تفاوت فنی اواپراتور سردخانه بالای صفر و زیر صفر؛ معماری کویل، فاصله فین و دیفراست
تفاوت اواپراتور سردخانه بالای صفر و زیر صفر فقط به دمای کاری مربوط نیست. در عمل، تفاوت طراحی کویل در سردخانه بالای صفر و زیر صفر به رفتار رطوبت، نرخ تشکیل برفک، افت فشار هوا، فاصله فین اواپراتور و منطق دیفراست وابسته است. به همین دلیل، انتخاب اواپراتور سردخانه باید بر اساس ظرفیت واقعی در شرایط بهرهبرداری انجام شود، نه صرفا ظرفیت نامی و کاتالوگی. آسه تجارت به عنوان مجموعهای فنی و مهندسی، طراحی و تامین تجهیزات برودتی را با تمرکز بر این جزییات فنی انجام میدهد تا کارکرد پایدار سیستم تضمین شود.

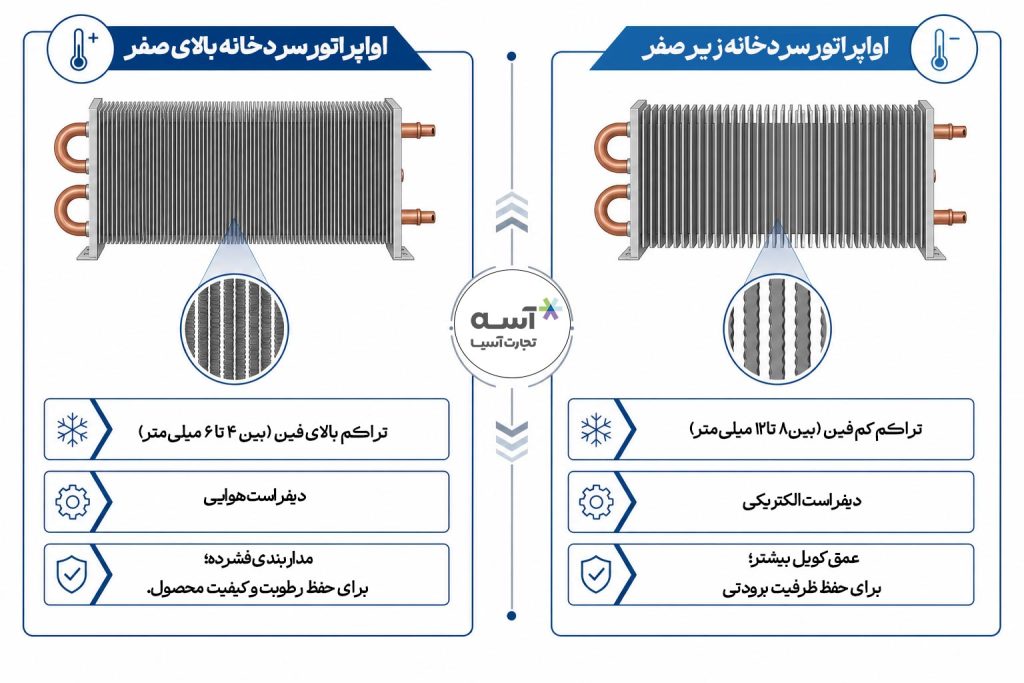

تفاوت اواپراتور سردخانه بالای صفر و زیر صفر فقط در دما نیست
در تحلیل مهندسی سیستمهای تبرید، اواپراتورها بر اساس چگونگی برخورد با فاز مایع و جامد رطوبت هوا طراحی میشوند. در اواپراتور سردخانه بالای صفر، رطوبت موجود در هوا پس از برخورد با سطح کویل، تقطیر شده و به صورت مایع تخلیه میشود (مگر در دماهای نزدیک به صفر که یخزدگی موضعی رخ میدهد).
اما در اواپراتور سردخانه زیر صفر، دمای سطح کویل همواره زیر نقطه انجماد است. رطوبت هوا پس از برخورد با فینها و لولهها، مستقیماً از فاز گاز به جامد (برفک) تبدیل میشود. این تجمع مداوم برفک، دینامیک جریان هوا و انتقال حرارت را تغییر میدهد. بنابراین، تفاوت اصلی این دو تجهیز در نحوه مدیریت تشکیل برفک، کنترل افت فشار هوا و مکانیزمهای بازیابی توان حرارتی کویل است.
فاصله فین مناسب اواپراتور سردخانه چگونه تعیین میشود؟
فاصله فین اواپراتور (Fin Pitch) ابزاری برای بهینهسازی نسبت «سطح تبادل حرارتی به حجم کویل» و «مقاومت در برابر انسداد» است. کویل متراکمتر میتواند در حجم کمتر، سطح تبادل بالاتری ایجاد کند؛ اما در سرویسهای یخزننده، حساسیت بیشتری به انسداد برفکی و افت زودهنگام ظرفیت واقعی دارد.
در مقابل، فین بازتر سطح آزاد بیشتری برای تداوم عبور هوا در طول رشد برفک فراهم میکند و در بسیاری از کاربردهای انجمادی، افت فشار هوا را در فاصله بین دو دیفراست قابلکنترلتر نگه میدارد. انتخاب فاصله فین مناسب اواپراتور سردخانه حاصل یک موازنه فنی بین این دو عامل است و نمیتوان یک عدد واحد را برای تمامی پروژهها پیشنهاد داد.
فاصله فین مناسب اواپراتور سردخانه بالای صفر و زیر صفر
بازه فاصله فین بر اساس نیازهای حرارتی و رطوبتی هر پروژه تغییر میکند:
- بالای صفر معمولی: فاصله فین حدود 4.5 تا 6 میلیمتر (تقریباً معادل 6 FPI تا 4 FPI).
- بالای صفر مرطوب یا پیشسردکن: حدود 6 تا 8 میلیمتر و در شرایط خاص بار رطوبتی بالا تا 10 میلیمتر.
- زیر صفر معمولی: فاصله فین مناسب اواپراتور سردخانه زیر صفر در شرایط نگهداری استاندارد حدود 8 تا 10 میلیمتر (حدود 3 FPI) است.
- تونل انجماد یا شرایط سنگین: حدود 10 تا 12 میلیمتر یا بیشتر جهت به حداقل رساندن انسداد در بارهای برودتی شدید.
این بازهها صرفاً راهنمای اولیه هستند. انتخاب نهایی باید با ارزیابی دقیق دمای اتاق، دمای تبخیر، رطوبت نسبی، نوع محصول و همچنین تفاوت دمای مبرد و هوای ورودی (TD کویل) انجام شود. در برخی کاربریهای خاص صنعتی، طراحی کویل با فینپیچ متغیر (Variable Fin Spacing) انجام میشود تا در بخشهای ابتدایی ورود هوا که نرخ برفکزدن بالاتر است، فاصله فین بازتر و در انتهای کویل متراکمتر باشد.
تاثیر برفک بر عملکرد اواپراتور؛ از افت فشار هوا تا افت ظرفیت واقعی
برفک اواپراتور مانند یک عایق حرارتی با ضریب هدایت پایین روی فینها قرار میگیرد. اما تاثیر برفک بر عملکرد اواپراتور فراتر از کاهش ضریب انتقال حرارت است:
- افزایش افت فشار هوا: با کاهش فضای آزاد بین فینها، مقاومت در برابر عبور جریان هوا به شدت افزایش مییابد.
- کاهش دبی عبوری: افت فشار باعث حرکت نقطه کار فن روی منحنی عملکرد به سمت دبیهای کمتر میشود.
- کاهش پرتاب هوا (Air Throw): افت دبی و سرعت خروجی هوا، توزیع یکنواخت دما در سالن سردخانه را مختل میکند.
- افت ظرفیت واقعی اواپراتور: ترکیب کاهش دبی هوا و افزایش مقاومت حرارتی، ظرفیت واقعی را نسبت به ظرفیت اسمی کاتالوگ به شدت کاهش میدهد.
- افزایش مصرف انرژی: طولانیتر شدن کارکرد کمپرسور و نیاز به دورههای دیفراست مکرر، بازدهی کل سیستم تبرید را پایین میآورد.
در طراحی کویل اواپراتور، غیر از Fin Pitch چه چیزهایی مهم است؟
تغییر فاصله فین بهتنهایی برای تبدیل یک اواپراتور بالای صفر به زیر صفر کافی نیست. تفاوت طراحی کویل در سردخانه بالای صفر و زیر صفر شامل پارامترهای زیر است:
- مداربندی کویل (Circuiting): تعداد و طول مسیرهای عبور مبرد باید متناسب با افت فشار داخلی مبرد و حفظ سوپرهیت مناسب در دمای تبخیر پایین طراحی شود.
- تعداد ردیفها (Rows): افزایش ردیفها سطح را بیشتر میکند اما افت فشار سمت هوا را در شرایط برفکی به شدت بالا میبرد.
- مشخصات فنها: فنهای اواپراتور زیر صفر باید توان غلبه بر افت فشار استاتیکی بالاتر ناشی از تجمع برفک را داشته باشند.
- ابعاد سینی درین: سینی تخلیه باید فضای کافی برای جمعآوری حجم آب حاصل از دیفراست سریع را داشته باشد.
الگوی لولهگذاری کویل؛ Inline یا Staggered؟
آرایش لولهها در کویل اواپراتور معمولاً به دو روش انجام میشود:
- الگوی لولهگذاری Staggered (مثلثی/متقاطع): لولهها به صورت زیگزاگ قرار دارند. این الگو توربولانس (آشفتگی) بیشتری در جریان هوا ایجاد کرده و ضریب انتقال حرارت را افزایش میدهد. اما در مقابل، افت فشار هوا در این حالت بیشتر است و در صورت تشکیل برفک، مسیر عبور هوا سریعتر مسدود میشود.
- الگوی لولهگذاری Inline (موازی/ردیفی): لولهها دقیقاً پشت سر هم قرار میگیرند. این آرایش افت فشار کمتری ایجاد میکند و تمیزکاری یا دیفراست آن راحتتر است، اما نرخ انتقال حرارت کمتری نسبت به الگوی متقاطع در حجم یکسان دارد.
انتخاب الگوی لولهگذاری به طراحی هیدرولیکی کویل، سرعت خطی هوا و نرخ پیشبینیشده تشکیل برفک در پروژه بستگی دارد.
نقش دیفراست در اواپراتور سردخانه زیر صفر
در دمای زیر صفر، وجود یک سیستم دیفراست اواپراتور فعال برای حفظ کارکرد مداوم الزامی است. نقش دیفراست در اواپراتور سردخانه زیر صفر، ذوب کردن دورهای برفکهای انباشته شده و بازگرداندن مقاومت جریان هوا به حالت اولیه است.
روشهای متداول دیفراست شامل موارد زیر است:
- دیفراست الکتریکی (Electric Defrost): استفاده از المنتهای حرارتی مخصوص در داخل کویل و سینی درین. این روش نصب و کنترل سادهتری دارد اما مصرف انرژی الکتریکی سالن را افزایش میدهد.
- دیفراست گاز داغ (Hot Gas Defrost): هدایت گاز داغ خروجی از کمپرسور به داخل لولههای اواپراتور. این روش از نظر مصرف انرژی بسیار بهینهتر بوده و برفک را از داخل لوله (ریشه برفک) ذوب میکند که سرعت فرآیند را افزایش میدهد، اما نیاز به طراحی پیچیدهتر خطوط لولهکشی و شیرآلات کنترل دارد.
سینی درین، تخلیه آب و گرمایش در کاربردهای انجمادی
در اواپراتورهای زیر صفر، مدیریت آب حاصل از دیفراست به اندازه خود فرآیند ذوب برفک اهمیت دارد. اگر آب ذوب شده قبل از خروج از سردخانه مجدداً یخ بزند، باعث مسدود شدن مسیر تخلیه و آسیب به فینهای پایینی کویل میشود.
به همین دلیل، تجهیزات زیر صفر نیاز به سینی درین گرمشونده (دارای المنت سینی) و لولههای تخلیه مجهز به کابل حرارتی (Drain heater) دارند. شیب لوله درین باید تندتر از کاربردهای بالای صفر باشد و خروجی آن به اتمسفر خارج از سالن سردخانه هدایت شود تا از نفوذ هوای گرم و مرطوب به داخل اواپراتور جلوگیری گردد.
آیا تغییر فاصله فین برای تبدیل اواپراتور بالای صفر به زیر صفر کافی است؟
از نظر مهندسی تبرید، پاسخ این سوال منفی است. اصلاح فاصله فین بدون تغییر در ساختار مداربندی مبرد، حجم سینی تخلیه، توان استاتیکی فنها و تعبیه مکانیزمهای دیفراست گاز داغ یا الکتریکی، نمیتواند کارکرد یک کویل بالای صفر را در شرایط زیر صفر پایدار نگه دارد. اواپراتورهای زیر صفر به دلیل کارکرد در اختلاف دمای متفاوت و دانسیته پایینتر هوای سرد، به حجم جریان هوای متفاوت و سطح تبادل حرارتی متمایزی نیاز دارند.
دو سناریوی واقعی در انتخاب اواپراتور سردخانه
برای درک بهتر نحوه تاثیر متغیرهای عملیاتی بر طراحی کویل، دو پروژه متفاوت را بررسی میکنیم:
سناریوی اول: سالن پیشسردکن گوشت پرتردد (دمای اتاق: 2+ درجه سانتیگراد)
اگرچه دمای این سالن بالای صفر است، اما ورود لاشههای گرم و مرطوب همراه با تردد مداوم پرسنل و باز و بسته شدن مکرر دربها، بار رطوبتی بسیار سنگینی به اواپراتور تحمیل میکند. در این پروژه، استفاده از اواپراتور استاندارد بالای صفر با فین متراکم (مثلا 4 میلیمتر) به سرعت باعث یخزدگی موضعی و انسداد کویل در کمتر از چند ساعت میشود. تصمیم مهندسی در این سناریو، انتخاب فین باز (بین 6 تا 8 میلیمتر)، طراحی سیستم دیفراست فعال و کنترل دقیق TD کویل برای کاهش نرخ تقطیر شدید روی فینها است.
سناریوی دوم: سالن نگهداری محصولات منجمد کمتردد (دمای اتاق: 20- درجه سانتیگراد)
در این سالن، محصول قبلاً منجمد شده و تبخیر سطحی ندارد. تردد به واسطه سیستمهای اتوماتیک یا برنامهریزی محدود، بسیار کم است. با وجود دمای بسیار پایین اتاق، بار رطوبتی ورودی کم است. در اینجا، اواپراتوری با فاصله فین متداول زیر صفر (حدود 8 میلیمتر) همراه با دوره دیفراست طولانیتر، کارایی کاملی دارد و نیازی به استفاده از فینهای بسیار باز (مثل 12 میلیمتر) که ابعاد دستگاه و هزینه اولیه پروژه را بیهوده افزایش میدهند، نیست.
جدول مقایسه فنی کاربردهای اواپراتور سردخانه
جدول زیر مشخصات متداول طراحی اواپراتور را در سناریوهای مختلف نشان میدهد. مقادیر ذکر شده تجربی بوده و متناسب با شرایط هر پروژه تغییر میکنند:
| نوع کاربرد | بازه دمای اتاق (C°) | فاصله فین متداول (mm) | شدت تشکیل برفک | نوع دیفراست رایج | ملاحظات اصلی طراحی کویل |
| نگهداری بالای صفر | 0 تا 10+ | 4.5 تا 6 | کم تا متوسط | طبیعی (هوا) یا الکتریکی سبک | حفظ رطوبت نسبی سالن، کنترل افت فشار هوا در چیدمان فشرده |
| پیشسردکن یا بالای صفر مرطوب | 0 تا 8+ | 6 تا 8 (گاهی تا 10) | متوسط تا بالا | الکتریکی فعال یا گاز داغ | مدیریت بار رطوبتی شدید ناشی از محصول گرم، ظرفیت درین بالا |
| نگهداری زیر صفر | 18- تا 0 | 8 تا 10 | بالا | الکتریکی یا گاز داغ | کنترل افت فشار استاتیکی فن، المنت درین پن و لوله تخلیه آب |
| تونل انجماد | 25- تا 40- | 10 تا 12 (یا متغیر) | بسیار بالا | گاز داغ یا الکتریکی سنگین | حجم هوادهی بالا (High Air Flow)، مقاومت فین در برابر دفرمگی |
آسه تجارت چگونه اواپراتور مناسب هر پروژه را انتخاب یا طراحی میکند؟
مجموعه آسه تجارت به عنوان طراح و تولیدکننده اواپراتور، کندانسینگ یونیت، درب سردخانه و رکهای برودتی، فرآیند انتخاب تجهیزات را بر اساس متغیرهای واقعی سیستم انجام میدهد. تیم مهندسی آسه تجارت با تحلیل پارامترهای زیر، کویل اواپراتور را طراحی یا انتخاب میکند:
- محاسبه بار برودتی واقعی سالن با توجه به ساختار عایقبندی و نوع محصول.
- تعیین دمای تبخیر بهینه (SST) جهت حفظ رطوبت بهینه و جلوگیری از خشک شدن محصول.
- انتخاب فاصله فین (Fin Pitch) متناسب با نرخ پیشبینیشده تشکیل برفک.
- طراحی مداربندی لولهها جهت به حداقل رساندن افت فشار مبرد و تضمین برگشت روغن به کمپرسور.
- محاسبه دبی هوا و فشار استاتیک فنها برای دستیابی به پرتاب هوای مورد نیاز سالن.
این متدولوژی تضمین میکند که تجهیز انتخاب شده، کارکرد مداوم خود را در شرایط سخت زمستانی و تابستانی سردخانه حفظ خواهد کرد.
جمعبندی
انتخاب اواپراتور سردخانه نیازمند دید سیستمی و مهندسی است. تقلیل تفاوت اواپراتورهای بالای صفر و زیر صفر به فاصله فین یا دمای اتاق، منشا بسیاری از مشکلات عملیاتی در سردخانههای صنعتی است. برای دستیابی به راندمان بالا و طول عمر مفید تجهیزات، بررسی همزمان معماری کویل، افت فشار هوا تحت تاثیر برفک، مکانیزمهای دیفراست و ساختار تخلیه آب درین الزامی است.
