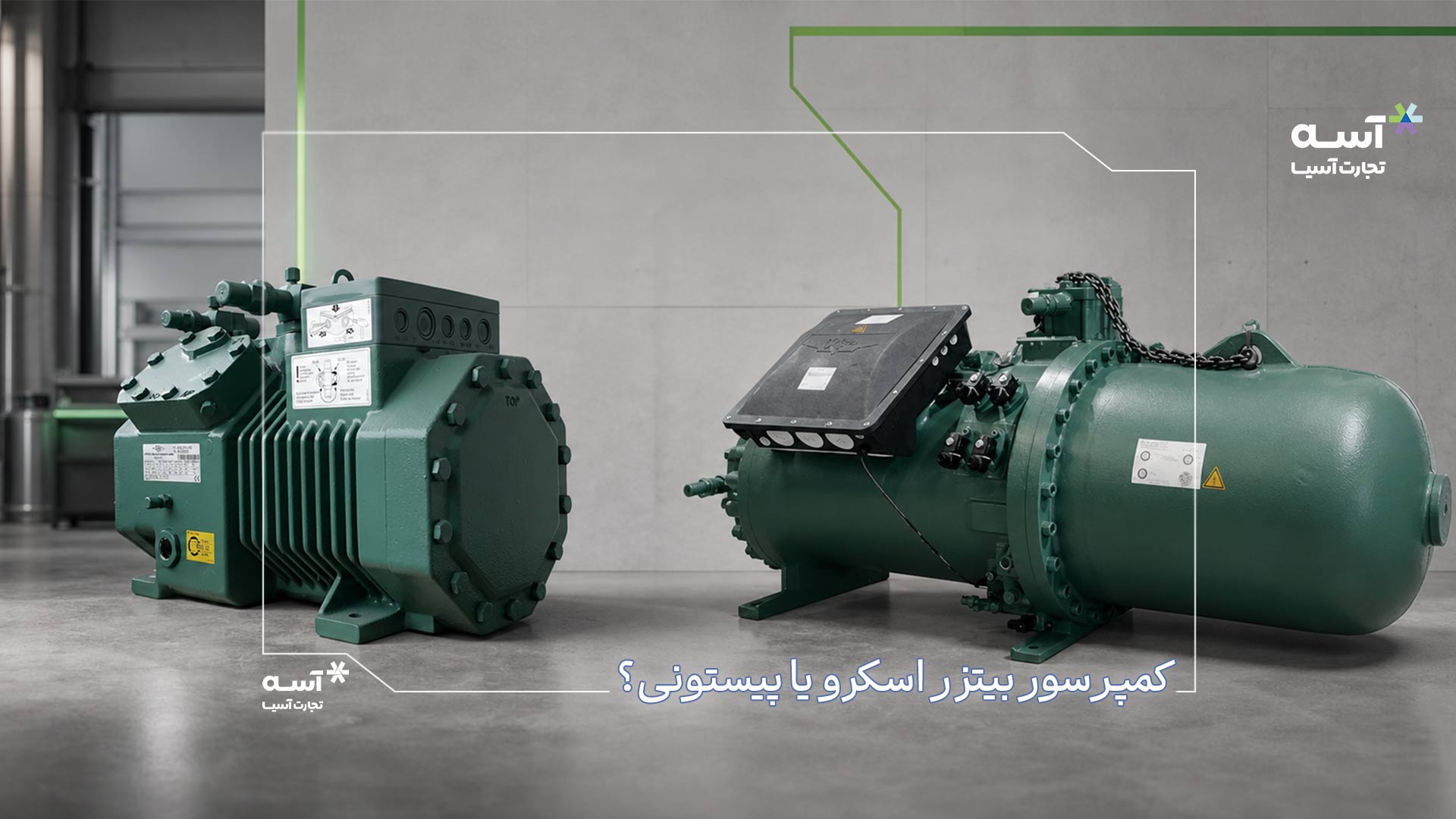

کمپرسور بیتزر پیستونی یا اسکرو؟ مقایسه فنی، کاربردها و راهنمای انتخاب

انتخاب بین کمپرسور بیتزر پیستونی یا اسکرو یکی از تصمیم‌های اثرگذار در طراحی سردخانه، تونل انجماد، چیلر صنعتی و سیستم‌های تبرید تجاری است. انتخاب نادرست فقط به افزایش هزینه خرید محدود نمی‌شود؛ می‌تواند باعث مصرف انرژی بالاتر، ناپایداری دمای سردخانه، استهلاک زودهنگام تجهیزات و دشواری در کنترل ظرفیت شود.

در این مقایسه، منظور از کمپرسور پیستونی و اسکرو، صرفاً تفاوت مکانیکی میان دو تجهیز نیست. باید ظرفیت برودتی واقعی، دمای تبخیر و تقطیر، مبرد، پروفایل بار، روش کنترل ظرفیت، شرایط نصب و هزینه چرخه عمر سیستم بررسی شود. بنابراین پاسخ دقیق به سؤال «کمپرسور بیتزر پیستونی یا اسکرو؟» وابسته به پروژه است، نه صرفاً قیمت یا ظرفیت اسمی کمپرسور.

نتیجه کوتاه: در بسیاری از پروژه‌های با ظرفیت پایین تا متوسط و بار متغیر، کمپرسور پیستونی بیتزر انتخاب منطقی‌تری است. در پروژه‌های صنعتی با ظرفیت بالاتر، ساعت کار زیاد و نیاز به کنترل ظرفیت پیوسته، کمپرسور اسکرو بیتزر معمولاً مزیت عملیاتی بیشتری دارد.

کمپرسور پیستونی بیتزر چیست و چگونه کار می‌کند؟

کمپرسور پیستونی بیتزر یا Reciprocating Compressor، با حرکت رفت‌وبرگشتی پیستون داخل سیلندر، بخار مبرد کم‌فشار را مکش، متراکم و به سمت کندانسور دهش می‌کند. این فناوری در صنعت تبرید سابقه طولانی دارد و همچنان برای بخش بزرگی از سردخانه‌ها، فروشگاه‌های زنجیره‌ای، چیلرها و کاربردهای دمای پایین استفاده می‌شود.

بیتزر کمپرسورهای پیستونی را در طراحی‌های مختلفی عرضه می‌کند؛ از جمله:

• پیستونی اوپن‌درایو (Open Drive)
• پیستونی نیمه‌هرمتیک (Semi-hermetic)
• مدل‌های تک‌مرحله‌ای
• مدل‌های دو‌مرحله‌ای برای کاربردهای دمای پایین
• مدل‌های سازگار با مبردهای متعارف، کم‌GWP، CO₂، آمونیاک و هیدروکربن‌ها؛ البته سازگاری دقیق همیشه تابع سری، مدل، روغن و محدوده عملکرد مجاز است.

در خانواده‌های پیستونی بیتزر، سری‌هایی مانند ECOLINE برای کاربردهای وسیع تبریدی شناخته‌شده‌اند. بیتزر اعلام می‌کند که این سری‌ها برای مبردهای HFC، HFO و مبردهای کم‌GWP بهینه‌سازی شده‌اند و در بار جزئی نیز می‌توانند عملکرد مناسبی داشته باشند.

مزایای کمپرسور پیستونی بیتزر

1. انعطاف‌پذیری در ظرفیت‌های پایین تا متوسط در بسیاری از سردخانه‌های کوچک و متوسط، چند کمپرسور پیستونی در یک رک یا یونیت می‌توانند ظرفیت را به‌خوبی پوشش دهند.
2. عملکرد مناسب در بار جزئی در کاربردهایی که بار برودتی ثابت نیست، مانند سردخانه‌هایی با ورود و خروج محصول، کنترل مرحله‌ای چند کمپرسور یا کنترل ظرفیت مکانیکی می‌تواند عملکرد اقتصادی‌تری ایجاد کند.
3. گزینه مناسب برای دماهای پایین مدل‌های دو‌مرحله‌ای پیستونی برای کاربردهای دمای پایین طراحی شده‌اند. این موضوع در پروژه‌هایی مانند سردخانه بستنی، تونل انجماد و نگهداری محصولات منجمد اهمیت دارد.
4. تنوع مدل و پیکربندی از نظر تعداد سیلندر، موتور، مبرد، طراحی نیمه‌هرمتیک یا اوپن‌درایو و قابلیت کنترل ظرفیت، تنوع قابل توجهی وجود دارد.
5. تعمیرپذیری و دسترسی فنی در بازار ایران، تکنسین‌های بیشتری با ساختار، سرویس و عیب‌یابی کمپرسورهای پیستونی آشنا هستند. البته این مزیت به معنای بی‌نیازی از نصب و راه‌اندازی اصولی نیست.

محدودیت‌های کمپرسور پیستونی

• برای رسیدن به ظرفیت‌های بسیار بالا، ممکن است تعداد کمپرسورها، لوله‌کشی و پیچیدگی رک افزایش یابد.
• وجود قطعات رفت‌وبرگشتی بیشتر، حساسیت به کیفیت روغن‌کاری، سوپرهیت، برگشت مایع و شرایط کاری نامناسب را مهم می‌کند.
• در پروژه‌هایی با کارکرد طولانی، بار پایدار و ظرفیت بالا، ممکن است اسکرو از نظر پایداری و روش کنترل ظرفیت انتخاب مناسب‌تری باشد.

کمپرسور اسکرو بیتزر چیست و چه تفاوتی دارد؟

در کمپرسور اسکرو بیتزر، فشرده‌سازی بخار مبرد از طریق دو روتور مارپیچی نر و ماده انجام می‌شود. با چرخش روتورها، حجم فضای حبس‌شده میان آن‌ها کاهش پیدا می‌کند و فشار بخار مبرد افزایش می‌یابد.

در بسیاری از کاربردهای صنعتی، کمپرسور اسکرو به دلیل ظرفیت جابجایی بالاتر، عملکرد پایدار در کارکرد مداوم و امکان کنترل ظرفیت، یک گزینه مهم است. سری‌های نیمه‌هرمتیک HS بیتزر از شناخته‌شده‌ترین نمونه‌های این خانواده هستند و برای حوزه‌هایی مانند تبرید دمای پایین و متوسط، تهویه مطبوع، پمپ حرارتی و کاربردهای صنعتی طراحی شده‌اند.

مزایای کمپرسور اسکرو بیتزر

1. مناسب برای ظرفیت‌های برودتی بالاتر وقتی بار برودتی پروژه بالا است، کمپرسور اسکرو می‌تواند به‌جای افزایش تعداد واحدهای پیستونی، با پیکربندی فشرده‌تری نیاز سیستم را پوشش دهد.
2. پایداری در کارکرد پیوسته در کارخانه‌ها، سردخانه‌های بزرگ، فرایندهای صنعتی و پروژه‌هایی که سیستم ساعت‌های زیادی در بار نسبتاً بالا کار می‌کند، اسکرو معمولاً انتخاب قابل اتکایی است.
3. کنترل ظرفیت نرم‌تر بسته به مدل و تجهیزات کنترلی، کمپرسور اسکرو می‌تواند کنترل ظرفیت مناسبی ارائه دهد. برای نمونه، راهکارهایی مانند VARIPACK بیتزر امکان کنترل دور و تنظیم ظرفیت را فراهم می‌کنند؛ با این حال محدوده واقعی کنترل به مدل، موتور، اینورتر و پیکربندی سیستم وابسته است.
4. کاهش تعداد کمپرسورها در پروژه‌های بزرگ در بعضی پروژه‌ها، استفاده از یک یا چند اسکرو می‌تواند معماری سیستم را در مقایسه با تعداد زیادی کمپرسور پیستونی ساده‌تر کند؛ هرچند طراحی مدار روغن، جداکننده روغن و کنترل‌ها باید دقیق‌تر انجام شود.
5. کاربرد گسترده در سیستم‌های صنعتی اسکروها در سیستم‌های تبرید صنعتی، چیلرهای بزرگ، فرایندهای تولیدی و پروژه‌هایی با ظرفیت بالا جایگاه پررنگی دارند.

محدودیت‌های کمپرسور اسکرو

• هزینه اولیه معمولاً از گزینه‌های پیستونی بالاتر است.
• طراحی سیستم روغن، کنترل ظرفیت، حفاظت موتور و راه‌اندازی به تخصص بیشتری نیاز دارد.
• انتخاب اشتباه نسبت حجمی داخلی، شرایط تبخیر و تقطیر یا نوع روغن می‌تواند راندمان و عمر تجهیز را کاهش دهد.
• برای پروژه کوچک با بار متغیر، لزوماً اقتصادی‌ترین انتخاب نیست.

تفاوت کمپرسور پیستونی و اسکرو بیتزر از نظر فنی

این جدول یک راهنمای اولیه است، نه مبنای نهایی انتخاب. به‌عنوان مثال، یک سردخانه زیر صفر با ظرفیت متوسط ممکن است با یک کمپرسور پیستونی دو‌مرحله‌ای انتخاب خوبی داشته باشد؛ اما همان ظرفیت، اگر دارای بار پیوسته، توسعه آتی و ساعات کارکرد بالا باشد، ممکن است با سیستم اسکرو توجیه بهتری پیدا کند.

راندمان انرژی؛ پیستونی بهتر است یا اسکرو؟

پاسخ علمی این است: راندمان را نمی‌توان فقط بر اساس نوع کمپرسور قضاوت کرد.

راندمان واقعی یک سیستم تبرید تابع مجموعه‌ای از عوامل است:

• دمای تبخیر $T_e$Te​
• دمای تقطیر $T_c$Tc​
• نوع مبرد
• میزان سوپرهیت و سابکولینگ
• روش کنترل ظرفیت
• تطابق ظرفیت کمپرسور با بار واقعی
• کیفیت کندانسور و اواپراتور
• طراحی خط مکش، دهش و روغن
• تعداد ساعات کار در بار جزئی

از نظر ترمودینامیکی، هرچه اختلاف فشار مکش و دهش بیشتر شود، نسبت تراکم افزایش پیدا می‌کند و توان مصرفی کمپرسور نیز بالا می‌رود. به‌صورت ساده:

$$\text{نسبت تراکم} = \frac{P_{discharge}}{P_{suction}}$$نسبت تراکم=Psuction​Pdischarge​​

در کاربردهای دمای پایین، فشار مکش پایین‌تر است؛ بنابراین انتخاب مدل، مبرد، موتور و کنترل ظرفیت اهمیت بیشتری پیدا می‌کند.

کمپرسور پیستونی در بارهای متغیر می‌تواند با کنترل مرحله‌ای چند کمپرسور یا تجهیزات کنترل ظرفیت عملکرد مناسبی داشته باشد. در طرف دیگر، کمپرسور اسکرو در پروژه‌های با بار نسبتاً پیوسته و ظرفیت بالا، به‌ویژه با کنترل دور مناسب، می‌تواند کنترل نرم‌تر و پایدارتری ارائه دهد.

بنابراین جمله‌هایی مانند «اسکرو همیشه کم‌مصرف‌تر است» یا «پیستونی همیشه ارزان‌تر و بهتر است» از نظر مهندسی قابل دفاع نیستند.

برای سردخانه، کمپرسور بیتزر پیستونی یا اسکرو؟

سردخانه‌های کوچک و متوسط

برای سردخانه‌های میوه، لبنیات، پروتئین، دارو یا محصولات بالای صفر با ظرفیت پایین تا متوسط، کمپرسور پیستونی بیتزر اغلب گزینه مناسبی است؛ به‌ویژه اگر:

• بودجه اولیه محدودتر باشد؛
• بار سردخانه نوسان داشته باشد؛
• امکان استفاده از چند کمپرسور در رک وجود داشته باشد؛
• سرویس‌پذیری ساده‌تر اولویت داشته باشد.

سردخانه‌های زیر صفر و تونل انجماد

در پروژه‌های زیر صفر، نمی‌توان فقط با معیار ظرفیت تصمیم گرفت. دمای تبخیر پایین، نسبت تراکم بالاتر و خطر دمای دهش زیاد، انتخاب را حساس می‌کند.

برای بخشی از پروژه‌های دمای پایین، کمپرسورهای پیستونی دو‌مرحله‌ای می‌توانند انتخاب بسیار خوبی باشند. اما در ظرفیت‌های بالاتر، ساعات کارکرد زیاد و فرایندهای انجماد صنعتی، کمپرسور اسکرو بیتزر نیز می‌تواند گزینه مناسب‌تری باشد؛ مشروط به اینکه طراحی سیستم، مدیریت روغن و کنترل ظرفیت به‌درستی انجام شود.

سردخانه‌های صنعتی بزرگ

اگر پروژه دارای بار برودتی بالا، چند سالن، توسعه آتی، بار نسبتاً ثابت و کارکرد 24 ساعته است، بررسی کمپرسور اسکرو ضروری است. اما تصمیم نهایی باید با محاسبه ظرفیت در شرایط واقعی انجام شود، نه بر اساس ظرفیت اسمی یا تجربه پروژه‌ای دیگر.

انتخاب بر اساس مبرد؛ یک عامل تعیین‌کننده

در انتخاب کمپرسور بیتزر پیستونی یا اسکرو، نوع مبرد یک متغیر فرعی نیست؛ بلکه بخشی از هسته تصمیم مهندسی است.

بیتزر برای خانواده‌های مختلف، راهکارهایی برای مبردهای زیر ارائه می‌کند:

• HFCها
• HFOها
• مبردهای کم‌GWP
• CO₂ یا R744
• آمونیاک یا NH₃ در مدل‌ها و پیکربندی‌های مشخص
• هیدروکربن‌ها مانند R290 و R1270 در سری‌های مناسب

اما نباید از عبارت «این کمپرسور با فلان مبرد کار می‌کند» نتیجه‌گیری ساده کرد. برای تأیید سازگاری باید موارد زیر کنترل شود:

1. مدل دقیق کمپرسور
2. بازه عملکرد مجاز
3. نوع روغن تأییدشده
4. دمای تبخیر و تقطیر
5. نوع موتور و ولتاژ
6. نیاز یا عدم نیاز به تزریق مایع، اکونومایزر یا تجهیزات جانبی
7. الزامات ایمنی مبردهای قابل اشتعال یا فشاربالا

به‌خصوص در سیستم‌های CO₂، انتخاب کمپرسور، روغن، کنترل و حفاظت فشار باید مطابق مدار subcritical یا transcritical انجام شود.

چک‌لیست انتخاب نهایی کمپرسور بیتزر

پیش از انتخاب پیستونی یا اسکرو، این اطلاعات باید مشخص باشد:

• ظرفیت برودتی موردنیاز بر حسب kW یا TR
• دمای طراحی اواپراتور
• دمای طراحی کندانسور
• نوع مبرد
• بار حداقل، نامی و پیک سیستم
• ساعات کارکرد روزانه و سالانه
• کاربرد بالای صفر، زیر صفر یا انجماد
• محدودیت برق، فضای نصب و سطح صدا
• امکان توسعه ظرفیت در آینده
• بودجه خرید، نصب، سرویس و انرژی
• شرایط محیطی محل نصب

سپس باید مدل منتخب در نرم‌افزار انتخاب سازنده بررسی شود. خروجی نرم‌افزار باید شامل ظرفیت، توان مصرفی، جریان، دمای دهش، محدوده عملکرد، نوع روغن و تجهیزات جانبی موردنیاز باشد.

کمپرسور بیتزر پیستونی یا اسکرو؟

اگر پروژه شما ظرفیت پایین تا متوسط، بار متغیر، بودجه اولیه کنترل‌شده و نیاز به سرویس‌پذیری ساده‌تر دارد، کمپرسور پیستونی بیتزر در بسیاری از موارد انتخاب منطقی‌تری است.

اگر پروژه صنعتی، ظرفیت‌بالا، دارای ساعت کارکرد طولانی و نیازمند کنترل ظرفیت پایدارتر است، کمپرسور اسکرو بیتزر باید با جدیت بررسی شود.

اما انتخاب نهایی نباید بر پایه این جمله باشد که «پیستونی بهتر است» یا «اسکرو مدرن‌تر است». راه درست، سایزینگ بر اساس نقطه کاری واقعی سیستم و کنترل محدوده عملکرد کمپرسور است.

منابع:

کمپرسورهای پیستونی BITZER؛ معرفی سری‌ها و کاربردها

کمپرسورهای اسکرو BITZER

سوالات متداول

آیا کمپرسور اسکرو بیتزر همیشه برای سردخانه بهتر است؟

خیر. اسکرو معمولاً در ظرفیت‌های بالاتر و کارکرد صنعتی مداوم مزیت دارد، اما برای بسیاری از سردخانه‌های کوچک و متوسط، پیستونی از نظر هزینه و انعطاف‌پذیری انتخاب مناسب‌تری است.

برای سردخانه زیر صفر، پیستونی بهتر است یا اسکرو؟

به ظرفیت، دمای تبخیر، مبرد و ساعات کارکرد وابسته است. مدل‌های پیستونی دو‌مرحله‌ای برای بخشی از کاربردهای دمای پایین مناسب‌اند، اما در ظرفیت‌های بالا باید گزینه اسکرو نیز مهندسی بررسی شود.

معیار اصلی انتخاب کمپرسور بیتزر چیست؟

ظرفیت برودتی در شرایط واقعی، دمای تبخیر و تقطیر، مبرد، بار جزئی، توان مصرفی، محدوده عملکرد مجاز و هزینه چرخه عمر سیستم.

آیا می‌توان فقط با ظرفیت اسمی کمپرسور انتخاب کرد؟

خیر. ظرفیت کمپرسور تابع شرایط کاری و مبرد است. یک مدل در دو شرایط تبخیر و تقطیر متفاوت، ظرفیت و توان مصرفی یکسانی ندارد.
