آسه تجارت، واردکننده اصلی مبرد در کشور جهت انتخاب تخصصی گاز مبرد و تأمین مستقیم پروژه، با تیم فنی ما در ارتباط باشید.
نوع مبرد موردنظر را انتخاب کنید
RIME · REFRIGERANTS
کد مبرد، وزن کپسول و کاربرد هر محصول را بررسی کنید. برای استعلام خرید عمده، بررسی موجودی و دریافت قیمت روز، مستقیماً با واحد فروش آسه تجارت در ارتباط باشید.
| کد گاز مبرد | وزن کپسول | کاربرد اصلی | وضعیت موجودی | خرید عمده |
|---|---|---|---|---|
|

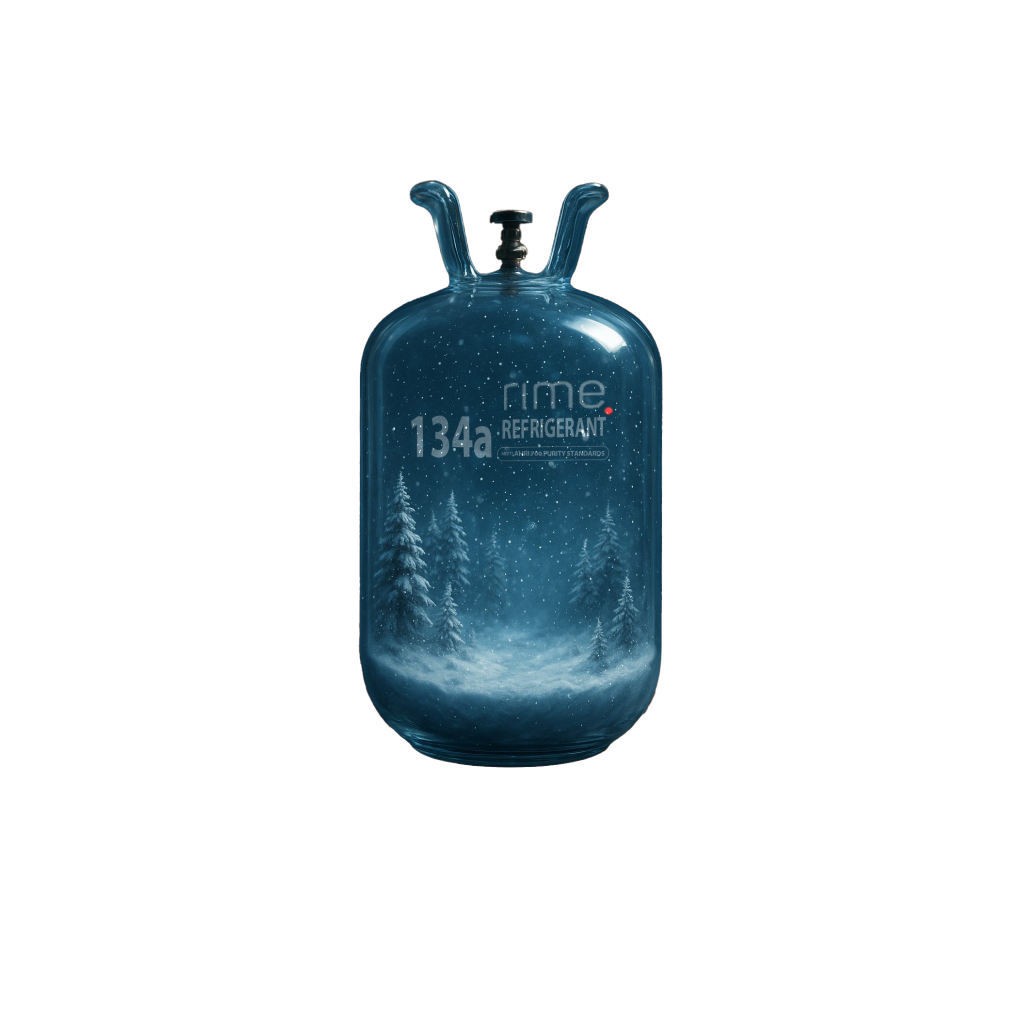

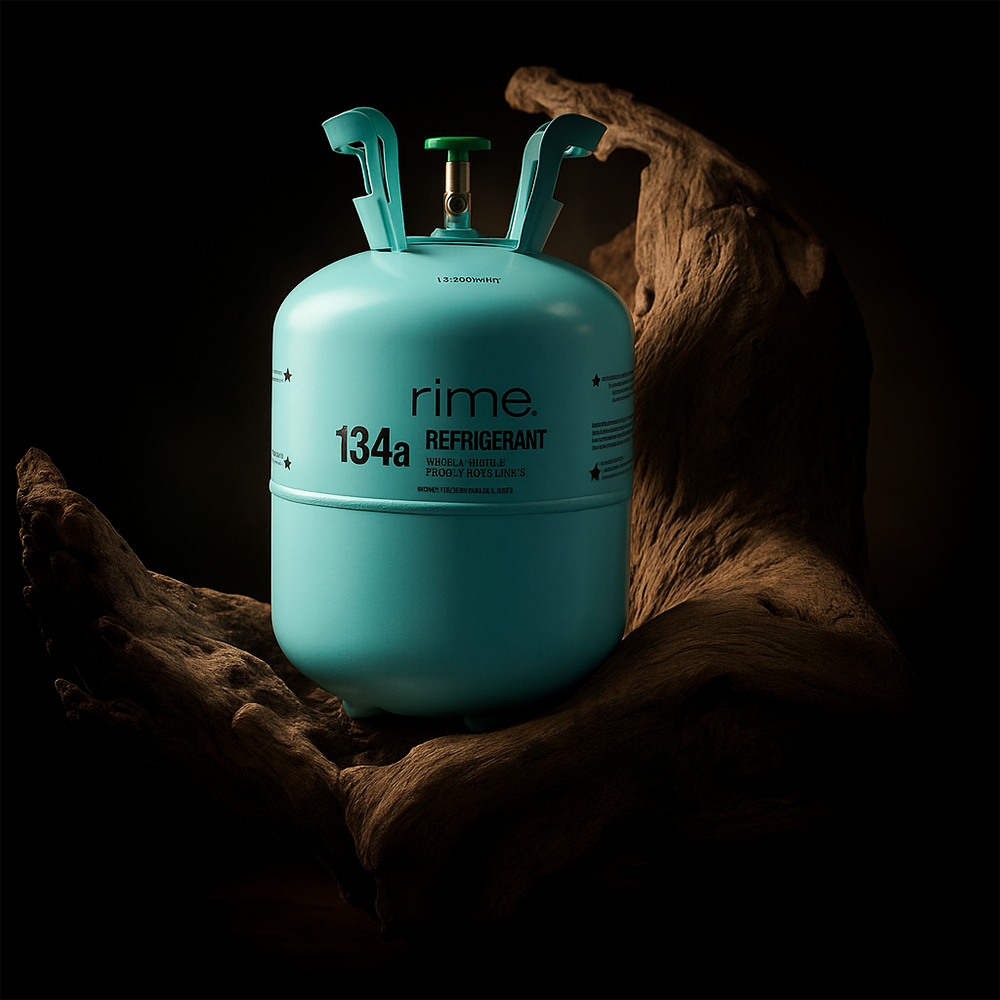

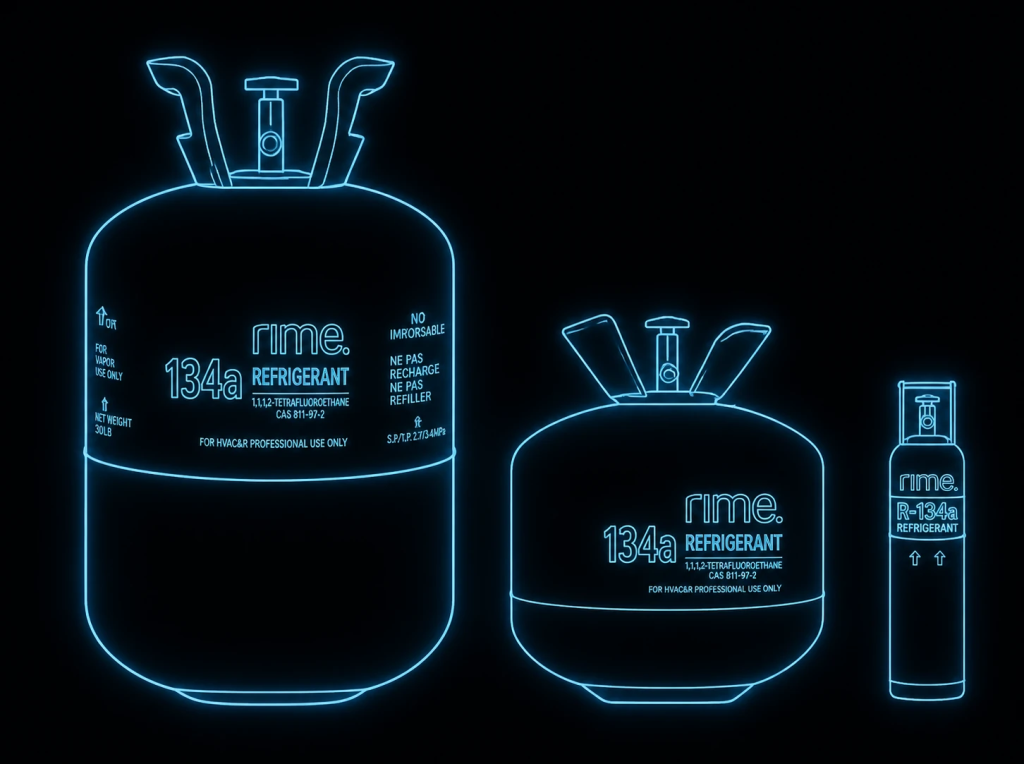

R134a
رایم · RIME
|
۱۳٫۶ کیلوگرم | کولر خودرو، یخچال‌های خانگی و تجاری | موجود در انبار | استعلام خرید عمده |
|
R404A
رایم · RIME
|
۱۰٫۹ کیلوگرم | سردخانه‌های زیر صفر و فریزرهای صنعتی | موجود در انبار | استعلام خرید عمده |
|

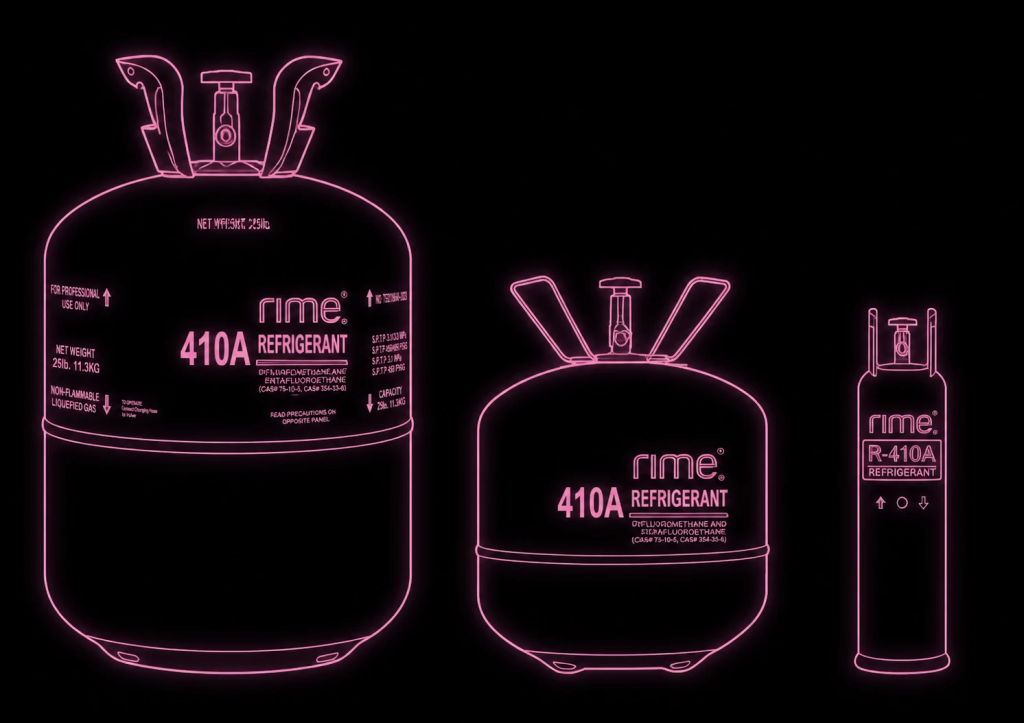

R410A
رایم · RIME
|
۱۱٫۳ کیلوگرم | کولرهای گازی و سیستمهای اسپلیت | موجود در انبار | استعلام خرید عمده |
|

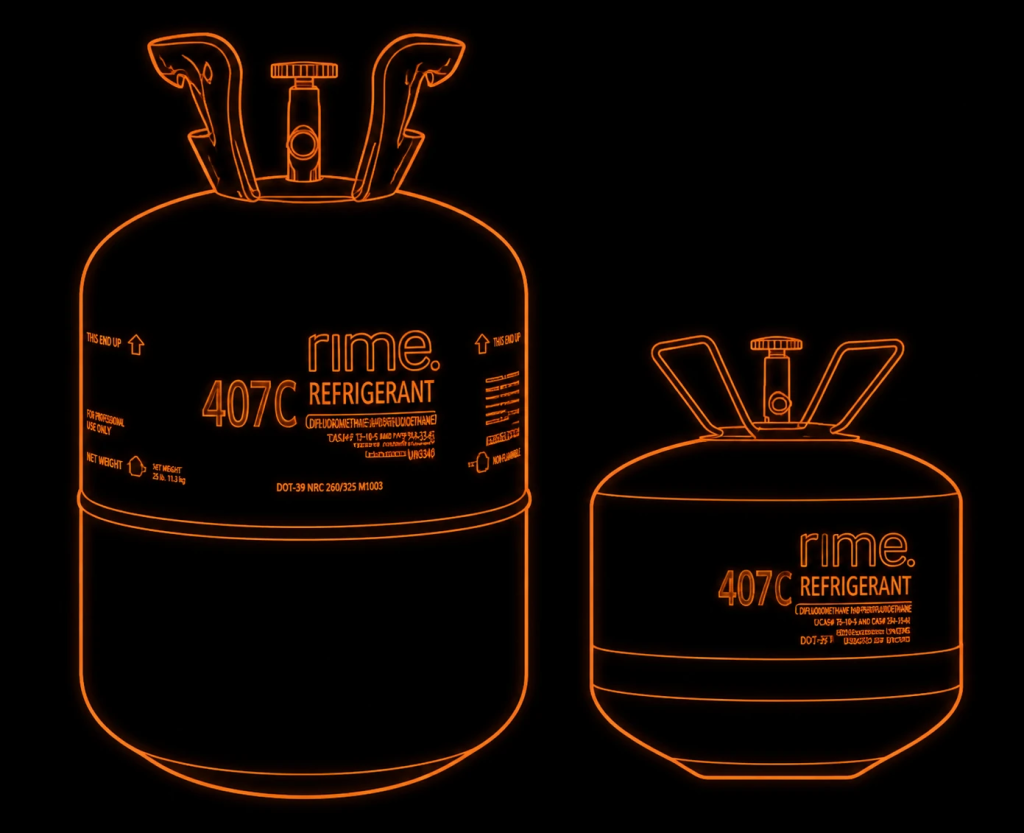

R407C
رایم · RIME
|
۱۱٫۳ کیلوگرم | چیلرها و سیستمهای تهویه مطبوع تجاری | موجود در انبار | استعلام خرید عمده |
|
R507A
رایم · RIME
|
۱۱٫۳ کیلوگرم | سیستمهای برودتی و تبرید دمای پایین | موجود در انبار | استعلام خرید عمده |
|
R600a
رایم · RIME
|
۶٫۵ کیلوگرم | یخچال‌های خانگی کم‌مصرف با مبرد ایزوبوتان | موجود در انبار | استعلام خرید عمده |
کولر خودرو، یخچال‌های خانگی و تجاری
سردخانه‌های زیر صفر و فریزرهای صنعتی
کولرهای گازی و سیستمهای اسپلیت
چیلرها و سیستمهای تهویه مطبوع تجاری
سیستمهای برودتی و تبرید دمای پایین
یخچال‌های خانگی کم‌مصرف با مبرد ایزوبوتان
نکته فنی: پیش از شارژ یا جایگزینی مبرد، سازگاری گاز با دستگاه و دستورالعمل سازنده را بررسی کنید. گاز R600a قابل اشتعال است و باید مطابق الزامات ایمنی مربوط به مبردهای قابل اشتعال استفاده شود.
معرفی برند و تأمین‌کننده رسمی
آسه تجارت آسیا، به عنوان تنها واردکننده مستقیم گازهای تبرید Rime در ایران، تمامی کپسول‌های مبرد را با پلمپ اصلی، برگه آنالیز کیفی معتبر و تضمین صددرصدی خلوص به بازار عرضه میکند. از سیستمهای تهویه خودرویی و یخچال‌های خانگی گرفته تا سردخانه‌های صنعتی عظیم زیر صفر و چیلرهای پتروشیمی، خانواده کامل مبردهای رایم (R134a، R404A، R410A، R407C، R507A و R600a) پاسخی دقیق و مطمئن برای نیازهای برودتی پروژه شماست.
REFRIGERANTS
رادار تعاملی گازهای مبرد رایم
RIME / SCANNER 01یک مدل را روی رادار انتخاب کن و با خانواده مبردها و کاربردهای آن‌ها آشنا شو.
SELECT / SCAN
مبردی که در برخی تجهیزات تبرید و سامانه‌های سرمایشی و تهویه مطبوع استفاده می‌شود. انتخاب نهایی به طراحی دستگاه و مشخصات سازنده بستگی دارد.
ارتباط مستقیم با آسه تجارت
برای استعلام قیمت روز گازهای مبرد رایم، بررسی موجودی و دریافت مشاوره متناسب با نیاز سیستم برودتی خود، مستقیماً با کارشناسان فروش آسه تجارت در ارتباط باشید.
شناخت علمی سیالات مبرد، بررسی تحول نسل‌های سردکننده و تحلیل معیارهای فنی و زیستمحیطی در سیستمهای تبرید تراکمی؛ از اصول پایه تا انتخاب مهندسی مبرد.
مبرد یا Refrigerant سیال عاملی است که با گردش در مدار تبرید، گرما را از محیط سرد جذب و به محیط گرم منتقل میکند. عملکرد آن به خواص ترمودینامیکی، فشار کاری و شرایط بهره‌برداری وابسته است.
در سیکل تبرید تراکمی بخار (Vapor-Compression Refrigeration Cycle)، مبرد در اواپراتور گرما جذب میکند، در کمپرسور متراکم می‌شود، در کندانسور گرما پس می‌دهد و پس از عبور از شیر انبساط، دوباره وارد اواپراتور می‌شود.
در این فرآیند، تغییر فاز و گرمای نهان تبخیر نقش مهمی دارند. بااین‌حال، ظرفیت سرمایش فقط به یک ویژگی وابسته نیست؛ اختلاف آنتالپی، دبی جرمی، شرایط تبخیر و چگالش و راندمان تجهیزات نیز بر عملکرد نهایی اثر میگذارند.
مبرد مناسب، بخشی از طراحی یکپارچه سیستم است؛ نه انتخابی مستقل از کمپرسور، روغن، فشار طراحی و شرایط محیطی.
تاریخچه مبردها بازتاب تغییر اولویت‌های صنعت تبرید است: ابتدا عملکرد و دسترس‌پذیری، سپس ایمنی، حفاظت از لایه اوزون و در نهایت کاهش اثرات اقلیمی. دوره‌های زیر تقریبی‌اند و نسل‌های مختلف در بسیاری از کاربردها هم‌پوشانی دارند.
اتر، آمونیاک (NH₃)، دی‌اکسید گوگرد (SO₂) و کلرومتان از سیالات مورد استفاده در دوره آغازین بودند. برخی از این مواد محدودیت‌هایی جدی از نظر سمیت، اشتعالپذیری یا خورندگی داشتند.
CFCها مانند R11 و R12 و HCFCهایی مانند R22 در صنعت گسترش یافتند. اثر ترکیبات کلردار بر لایه اوزون به شکل‌گیری محدودیتهای بین‌المللی، از جمله پروتکل مونترال در سال ۱۹۸۷، انجامید.
HFCهایی مانند R134a، R404A، R410A، R407C و R507A در کاربردهای مختلف جایگزین برخی مبردهای قدیمی شدند. این گروه عموماً ODP برابر صفر دارد، اما بسیاری از اعضای آن دارای GWP بالایی هستند.
HFOهایی مانند R1234yf و R1234ze و مبردهای طبیعی مانند R600a، R290، R744 و R717 در توسعه سامانه‌های کم‌اثرتر بر اقلیم نقش دارند. انتخاب آن‌ها باید با توجه به الزامات ایمنی، طراحی و استانداردهای مربوط انجام شود.
نکته فنی: جایگزینی مبرد، بدون بررسی تأییدیه سازنده، فشار طراحی، روغن، قطعات و کلاس ایمنی مجاز نیست. نسل جدید الزاماً به معنای جایگزینی مستقیم در سیستم موجود نیست.
برای ارزیابی اثرات زیستمحیطی مبردها، باید اثر بر لایه اوزون، پتانسیل گرمایش جهانی و انتشار ناشی از مصرف انرژی تجهیزات را در کنار هم بررسی کرد.
Ozone Depletion Potential اثر نسبی ماده بر تخریب اوزون را در مقایسه با مبرد مرجع R11 بیان میکند. مقدار مرجع R11 برابر یک است و بسیاری از مبردهای HFC دارای ODP صفر هستند.
Global Warming Potential اثر گرمایی انتشار یک واحد جرم گاز را طی یک بازه زمانی مشخص، معمولاً ۱۰۰ سال، نسبت به دی‌اکسید کربن می‌سنجد. مقادیر گزارش‌شده باید همراه با مرجع علمی و بازه زمانی مربوط باشند.
Total Equivalent Warming Impact اثر مستقیم نشت مبرد و اثر غیرمستقیم مصرف انرژی را طی عمر بهره‌برداری سامانه در یک چارچوب محاسباتی جمع میکند.
m_leak: نرخ سالانه نشت · m_charge: جرم شارژ · α_recovery: سهم بازیابی · E_annual: مصرف سالانه برق · β_CO₂: ضریب انتشار برق · n: عمر بهره‌برداری
برای محاسبه دقیق TEWI، تعریف نرخ نشت و واحدها اهمیت دارد. اگر جرم نشت از ابتدا به‌صورت مجموع دوره عمر محاسبه شده باشد، نباید مجدداً در تعداد سال‌ها ضرب شود. همچنین ضریب انتشار برق باید با شبکه یا منبع انرژی مورد بررسی مطابقت داشته باشد.
برای بررسی نیاز پروژه، انتخاب تجهیزات و دریافت مشاوره فنی و استعلام خرید، مستقیماً با واحد فروش آسه تجارت در ارتباط باشید.
درک ساختار شیمیایی مبرد، کدگذاری استاندارد، طبقهبندی ایمنی، رفتار تغییر فاز و سازگاری مبرد با روغن کمپرسور، از پایه‌های انتخاب و بهره‌برداری صحیح از تجهیزات تبرید است. در این راهنما، مبانی کارشناسی بر اساس چارچوب استاندارد ASHRAE 34 و اصول مهندسی سامانه‌های برودتی بررسی می‌شود.
بر اساس استاندارد ASHRAE Standard 34، نام‌گذاری بسیاری از مبردهای هیدروکربنی و هالوکربنی از یک شناسه عددی با پیشوند R پیروی میکند. برای ترکیبات متداول اشباع، رقم‌ها اطلاعاتی درباره تعداد اتم‌های کربن، هیدروژن و فلوئور ارائه می‌کنند و ظرفیت پیوندی باقی‌مانده با اتم‌های دیگر، از جمله کلر، تکمیل می‌شود.
نکته مهم: این قاعده برای بسیاری از هالوکربن‌های اشباع کاربرد دارد؛ اما تمام خانواده‌های مبرد، از جمله ترکیبات غیراشباع، ایزومرها و مخلوط‌ها، صرفاً با همین رابطه ساده توصیف نمی‌شوند. برای شناسایی دقیق هر مبرد باید قواعد مربوط به همان خانواده و شناسه استاندارد آن بررسی شود.
حروف کوچک انتهایی مانند a و b در برخی شناسه‌ها، ایزومرهای ساختاری را از یکدیگر متمایز می‌کنند. ایزومرها فرمول مولکولی یکسان، اما آرایش ساختاری متفاوتی دارند. این تفاوت میتواند بر خواص فیزیکی و عملکرد مبرد اثر بگذارد.
فرمول مولکولی این مبرد C₂H₂F₄ است. آرایش ساختاری آن را میتوان به شکل CF₃–CH₂F نمایش داد.
پسوند، هویت ایزومری را مشخص میکند. برای مثال، در ساختارهای مربوط به تترافلوئورواتان، آرایش اتم‌ها تعیین میکند که شناسه به کدام ایزومر تعلق دارد.
در نام‌گذاری متداول این خانواده، پسوند a در R134a به شناسایی ایزومر مشخص این ترکیب کمک میکند؛ بنابراین برای تفسیر ساختار مولکولی، صرفاً به تعداد ارقام کد اکتفا نکنید.
مخلوط چند مبرد خالص با رفتار تغییر فاز غیرهم‌دما. در شناسه‌هایی مانند R407C، حرف بزرگ انتهایی ترکیب مشخصی از اجزا را از نسخه‌های دیگر متمایز میکند.
مخلوط‌هایی که در شرایط آزئوتروپی، هنگام جوشش و میعان مانند ماده‌ای با ترکیب ثابت رفتار می‌کنند؛ نمونه: R507A.
این سری شامل برخی ترکیبات آلی و هیدروکربن‌هاست؛ برای نمونه، R600 بوتان و R600a ایزوبوتان است.
در این سری، عدد پس از ۷۰۰ در نام‌گذاری متداول با جرم مولی تقریبی ترکیب ارتباط دارد: آمونیاک R717، آب R718 و دی‌اکسید کربن R744.
تفاوت حرف بزرگ و کوچک: حروف بزرگ در شناسه مخلوط‌هایی مانند R407C برای تمایز ترکیب‌های مشخص به کار می‌روند؛ درحالی‌که حروف کوچک در شناسه برخی مبردهای خالص، مانند R600a، می‌توانند ایزومر ساختاری را مشخص کنند.
استاندارد ASHRAE 34 مبردها را با توجه به دو معیار اصلی سمیت و اشتعالپذیری دسته‌بندی میکند. حرف، گروه سمیت را مشخص میکند و عدد یا ترکیب عددی، سطح اشتعالپذیری را نشان می‌دهد. این طبقهبندی یکی از ورودی‌های مهم در ارزیابی ریسک، انتخاب تجهیزات و طراحی ایمن سیستم است.
گروه A به مبردهایی اشاره دارد که معیار سمیت آن‌ها در چارچوب استاندارد مربوط، پایین‌تر است. در توضیح رایج این طبقهبندی، حد OEL برابر یا بیشتر از 400 ppm مطرح می‌شود.
گروه B نشان‌دهنده طبقه سمیت بالاتر است؛ در معیار ذکرشده، OEL < 400 ppm مطرح می‌شود. آمونیاک R717 با طبقه ایمنی B2L نمونه‌ای شناختهشده است.
مبردهای کلاس ۱ در آزمون تعریف‌شده استاندارد، گسترش شعله ندارند و در گروه غیرقابل‌اشتعال طبقهبندی میشوند.
کلاس 2L نشان‌دهنده اشتعالپذیری پایین و سرعت سوزش آرام است؛ در معیار متداول، سرعت سوزش حداکثر 10 cm/s است. R32 و R1234yf نمونه‌اند.
این گروه از مبردها قابلیت اشتعال دارند؛ R152a نمونه‌ای از مبردهای کلاس ۲ است.
کلاس ۳ با اشتعالپذیری بالاتر شناخته می‌شود. برخی هیدروکربن‌ها مانند R600a و R290 در این گروه قرار می‌گیرند.
نکته مهندسی: کلاس ایمنی بهتنهایی برای تعیین مجازبودن یک مبرد در پروژه کافی نیست. مقدار شارژ، نوع فضا، تهویه، احتمال نشت، استانداردهای محلی و الزامات سازنده تجهیزات نیز باید بررسی شوند. جزئیات حدود سمیت و آزمون اشتعالپذیری را باید با نسخه معتبر استاندارد تطبیق داد.
در سیال خالصی مانند R134a یا R600a، دمای اشباع در یک فشار مشخص برای تغییر فاز تعریف‌شده است. مخلوط آزئوتروپیک مانند R507A نیز در شرایط آزئوتروپی، رفتار تغییر فازی نزدیک به یک ماده خالص دارد؛ به‌گونه‌ای که دمای نقطه حباب و نقطه شبنم آن در فشار ثابت عملاً برابر است.
نقطه حباب و نقطه شبنم برابرند.
تغییر فاز در بازه‌ای از دما رخ می‌دهد.
در مخلوط‌های زئوتروپیک، از جمله مبردهای سری ۴۰۰، اجزا می‌توانند نقاط جوش متفاوتی داشته باشند. به همین دلیل در فشار ثابت، تغییر فاز معمولاً در دمای واحدی اتفاق نمی‌افتد؛ دما در طول تبخیر یا میعان تغییر میکند. اختلاف دمای نقطه شبنم و نقطه حباب در فشار یکسان، لغزش دمایی (Temperature Glide) نام دارد.
در مخلوط‌های سری ۴۰۰، به‌ویژه R407C و R404A، اجزا فشار بخار یکسانی ندارند. اگر مخلوط از فاز گاز کپسول شارژ شود، ممکن است جزء فرارتر زودتر خارج شود و ترکیب شیمیایی باقی‌مانده تغییر کند. این تغییر ترکیب، Fractionation نام دارد و میتواند خواص مبرد را در کپسول و مدار تغییر دهد. بنابراین مبردهای زئوتروپیک باید مطابق دستورالعمل سازنده، معمولاً به صورت مایع از کپسول برداشت و شارژ شوند؛ شیوه شارژ باید طوری باشد که از ورود مایع به ورودی کمپرسور و آسیب ناشی از آن جلوگیری کند.
برای محاسبه سوپرهیت در خروجی اواپراتور، در مخلوط‌های دارای لغزش دمایی باید دمای نقطه شبنم در فشار تبخیر را به کار برد:
ΔTSH = Tsuction − Tdew(Pevap)برای محاسبه ساب‌کول در خروجی کندانسور، دمای نقطه حباب در فشار تقطیر استفاده می‌شود:
ΔTSC = Tbubble(Pcond) − Tliquid lineمبردهای دارای لغزش دمایی بالا، مانند R407C با لغزش تقریبی ۵ تا ۷ کلوین در برخی شرایط، ممکن است در اواپراتورهای غرقابی پوسته‌ولوله با مسائل جدایش ترکیبی و افت عملکرد انتقال حرارت مواجه شوند. مناسب‌بودن مبرد برای این نوع مبدل باید با توجه به طراحی و شرایط عملیاتی بررسی شود.
در مقابل، در مبدل‌های جریان متقابل (Counter-flow)، مانند مبدل‌های صفحه‌ای لحیم‌شده (Brazed Plate Heat Exchangers)، اگر طراحی صحیح باشد، تطابق پروفیل دمایی سیال ثانویه با لغزش دمایی مبرد میتواند اختلاف دمای موضعی را بهبود دهد و تولید آنتروپی و برگشت‌ناپذیری اگزرژتیک را کاهش دهد.
روغن کمپرسور علاوه بر روانکاری یاتاقان‌ها، در خنک‌کاری و آب‌بندی نیز نقش دارد. بخشی از روغن همراه جریان مبرد وارد مدار می‌شود؛ نسبت این گردش با عنوان Oil Circulation Ratio (OCR) شناخته می‌شود. برای جلوگیری از تجمع روغن در اواپراتور، به‌ویژه در سردترین نقطه مدار که ویسکوزیته روغن افزایش می‌یابد، بازگشت مناسب روغن به کارتر کمپرسور اهمیت زیادی دارد. امتزاج‌پذیری (Miscibility) مبرد و روغن یکی از عوامل مؤثر بر این فرآیند است؛ بااین‌حال طراحی لوله‌کشی، سرعت گاز و شرایط کارکرد نیز در بازگشت روغن نقش دارند.
روغن‌های معدنی (MO) و آلکیل‌بنزن (AB) ماهیت عمدتاً غیرقطبی دارند. این روغن‌ها با بسیاری از مبردهای CFC و HCFC سازگاری دارند و در سامانه‌های مبتنی بر هیدروکربن‌هایی مانند R600a نیز بسته به طراحی و مشخصات سازنده می‌توانند به کار روند. انتخاب نهایی باید بر مبنای توصیه سازنده کمپرسور و داده‌های سازگاری باشد.
بسیاری از مبردهای HFC مانند R134a، R404A، R410A، R407C و R507A با روغن معدنی سازگاری و امتزاج‌پذیری کافی ندارند. به همین دلیل روغن سنتتیک POE در بسیاری از سیستمهای تجاری و صنعتی تبرید و تهویه مطبوع استفاده می‌شود. روغن PAG نیز به‌طور گسترده در برخی کاربردهای خاص، از جمله کولر خودرو با R134a، کاربرد دارد. نوع دقیق روغن باید با الزام سازنده کمپرسور مطابقت داشته باشد.
روغن‌های POE به‌شدت رطوبت‌گیر (Hygroscopic) هستند و می‌توانند رطوبت هوا را جذب کنند؛ میزان جذب به نوع روغن و شرایط محیطی بستگی دارد. ورود آب به روغن در حضور دمای بالا میتواند موجب هیدرولیز استر و تشکیل اسیدهای کربوکسیلیک شود. این فرآیند به کیفیت روغن و شرایط کارکرد وابسته است و آلودگی رطوبتی باید جدی گرفته شود.
پیامدهای احتمالی: تشکیل اسید و تخریب روغن میتواند به خوردگی و آسیب قطعات منجر شود. پدیده مس‌اندود شدن (Copper Plating) روی قطعات متحرک و تخریب عایق سیم‌پیچ موتور در کمپرسورهای هرمتیک و سمی‌هرمتیک از خطرات شناختهشده آلودگی و تخریب شیمیایی مدار هستند؛ وقوع آن‌ها به شرایط سیستم و عوامل متعدد وابسته است.
از خواص مبرد تا هندسه کمپرسور
در تحلیل مهندسی پیشرفته، مبتنی بر نمودارهای فشار ـ آنتالپی (ln P-h) و دما ـ آنتروپی (T-s)، انتخاب مبرد مستقیماً ابعاد هندسی کمپرسور، قطر لوله‌کشی‌ها و ضخامت جداره مبدل‌ها را تعیین میکند.
یک سیکل تراکمی واقعی شامل چهار فرآیند اصلی است که توازن انرژی در هر مرحله، عملکرد نهایی سیستم را مشخص میکند.
کار ورودی ویژه کمپرسور (wcomp) با احتساب راندمان ایزنتروپیک (ηis) برابر است با:
این فرآیند شامل دی‌سوپرهیت، تقطیر و ساب‌کول است.
در شیر انبساط، فرآیند ایده‌آل از نظر انرژی با آنتالپی ثابت مدل می‌شود.
Isenthalpic Throttling
اثر تبرید ویژه (Refrigerating Effect - qL) عبارت است از:
Volumetric Cooling Capacity (qvol) بر حسب kJ/m³ نشان می‌دهد به ازای هر مترمکعب بخار مکششده در ورودی کمپرسور، چه مقدار برودت تولید می‌شود.
در این رابطه، v1 حجم مخصوص (m³/kg) و ρ1 چگالی بخار در مکش کمپرسور است.
نرخ جابجایی حجمی مورد نیاز کمپرسور، با توجه به دبی جرمی مبرد (ṁ)، حجم مخصوص مکش و راندمان حجمی تعیین می‌شود.
در این رابطه، Q̇evap ظرفیت تبرید موردنیاز سیستم و ηv راندمان حجمی کمپرسور است.
راندمان حجمی تابع نسبت فشار (Pr = Pcond / Pevap)، کسری حجم فضای مرده (C) و نمای پلیتروپیک گاز (n) است.
مبردهایی که فشار بخار پایین و در نتیجه حجم مخصوص مکش بسیار بالایی دارند، مانند R600a و پس از آن R134a، دارای qvol کوچک هستند؛ بنابراین برای تولید یک ظرفیت برودتی مشخص (Q̇evap)، به کمپرسوری با حجم جابجایی (سیلندر) بسیار بزرگتر نیاز دارند.
حجم مخصوص مکش بالا، ظرفیت تبرید حجمی کوچکتر و در نتیجه نیاز به حجم جابجایی بیشتر کمپرسور برای ظرفیت برودتی یکسان.
چگالی بخار مکش بالاتر (ρ1 بزرگتر) میتواند ظرفیت تبرید حجمی بالاتری ایجاد کند و امکان طراحی کمپرسور و لولهها با ابعاد کوچکتر را فراهم سازد.
نکته مهندسی: کوچکتر شدن ابعاد، از جمله کاهش تا ۴۰٪ ذکرشده در برخی مقایسهها، یک نتیجه عمومی برای تمام شرایط نیست؛ مقدار واقعی به دمای تبخیر و تقطیر، خواص مبرد، راندمان کمپرسور، افت فشار و معیار طراحی لوله‌کشی وابسته است.
دمای گاز خروجی از کمپرسور، در تقریب گاز ایده‌آل، به نسبت فشار و نمای آدیاباتیک وابسته است.
در این رابطه، T1 دمای مکش، T2s دمای خروجی در تراکم ایزنتروپیک، Pcond فشار تقطیر، Pevap فشار تبخیر و κ نسبت ظرفیتهای گرمایی ویژه است.
هرچه ساختار مولکولی مبرد پیچیدهتر و تعداد اتم‌های آن بیشتر باشد، ظرفیت گرمایی مولی (cp) آن معمولاً بالاتر رفته و نسبت κ = cp/cv میتواند به عدد ۱ نزدیکتر شود. با این حال، رفتار واقعی به خواص ترمودینامیکی مبرد در شرایط کاری نیز وابسته است.
در تحلیل ارائه‌شده، این مبردها به‌عنوان نمونههایی با مولکولهای سنگین و ظرفیت گرمایی بالا مطرح میشوند. مقدار κ کوچکتر میتواند در نسبت فشار یکسان، افزایش دمای ایزنتروپیک را کاهش دهد؛ موضوعی که در بررسی عملکرد فریزرها و کاربردهای با دمای تبخیر بسیار پایین اهمیت دارد.
R32 با فرمول شیمیایی CH2F2 و جرم مولی حدود ۵۲ g/mol، در ترکیبهایی مانند R410A حضور دارد. R410A ترکیبی با حدود ۵۰٪ وزنی R32 است؛ ویژگیهای گرمایی مخلوط و شرایط تراکم می‌توانند بر دمای تخلیه اثر بگذارند.
توجه: دمای تخلیه واقعی کمپرسور با دمای ایزنتروپیک یکسان نیست و به راندمان تراکم، انتقال حرارت، سوپرهیت مکش و شرایط عملکرد وابسته است. برای انتخاب نهایی، باید داده‌های سازنده و خواص معتبر مبرد در شرایط طراحی بررسی شوند.
دانشنامه مهندسی تبرید آسه تجارت
در این بخش، هر یک از ۶ مبرد را از دیدگاه ساختار شیمیایی، خواص ترمودینامیکی، نمودار ln P-h و ملاحظات طراحی مبدل و کمپرسور بررسی می‌کنیم.
محدوده عملکرد فشار و دما
از آنجا که نقطه جوش نرمال آن ۲۶٫۱- درجه سانتیگراد است، در دماهای تبخیر زیر ۲۶- درجه سانتیگراد فشار اواپراتور به زیر فشار اتمسفر (خلأ / Vacuum) سقوط میکند. کارکرد در فشار منفی ریسک نفوذ هوا و رطوبت از نقاط آب‌بندی به داخل مدار را به شدت افزایش می‌دهد. بنابراین R134a ذاتاً یک مبرد دمای متوسط و بالا (Medium & High Temperature - MBP/HBP) است.
رفتار در دماهای محیطی بسیار بالا (مناطق گرمسیری / Tropical)
به دلیل دمای بحرانی بسیار بالا (۱۰۱٫۰۶ درجه سانتیگراد) و فشار کاری ملایم (در دمای تقطیر ۵۵ درجه سانتیگراد فشار آن تنها حدود ۱۴٫۹ bar است)، R134a بهترین عملکرد و بالاترین COP را در چیلرهای هواخنک مناطق حارهای (دمای محیط بالای ۵۰ درجه سانتیگراد) و چیلرهای سانتریفیوژ و اسکرو صنعتی ارائه می‌دهد.
چالش طراحی
حجم مخصوص بخار مکش (v₁) نسبتاً بالاست؛ بنابراین به جابجایی حجمی کمپرسور بیشتری نسبت به R22 یا R404A نیاز دارد و قطر لوله خط مکش (Suction Line) باید بزرگتر در نظر گرفته شود تا افت فشار معادل دمایی از ۱ تا ۱٫۵ K تجاوز نکند.
جایگزین‌های نسل چهارم
R513A (مخلوط آزئوتروپ کلاس A1 با GWP = ۶۳۱)، R450A و مبردهای HFO خالص نظیر R1234yf و R1234ze(E) (کلاس A2L با GWP کمتر از ۷).
فلسفه طراحی شیمیایی

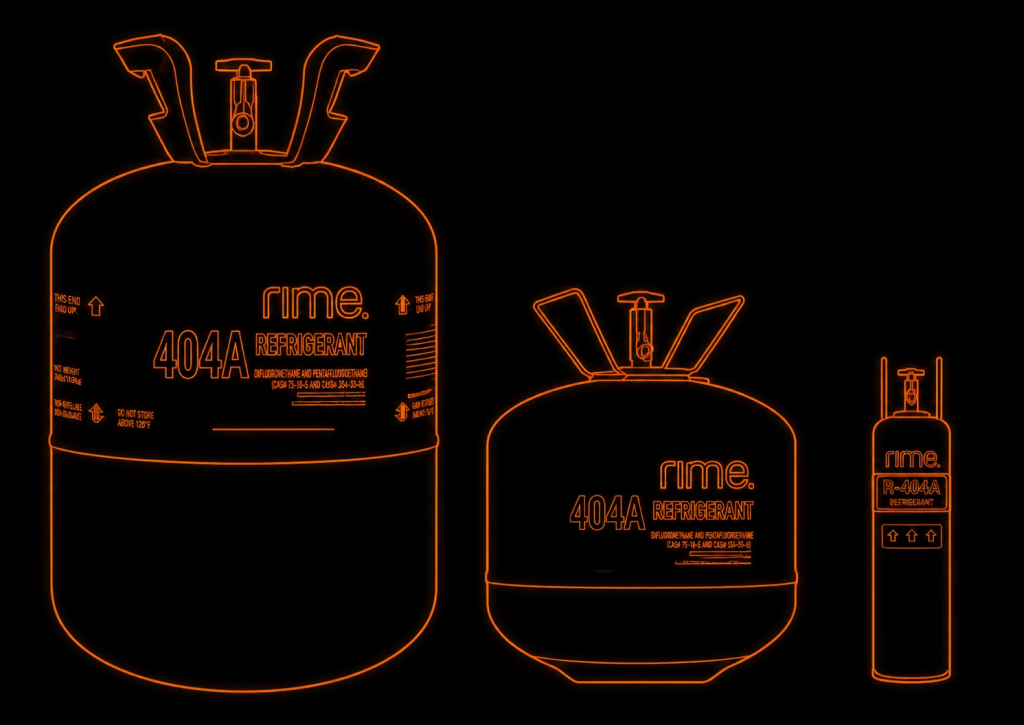

R404A برای جایگزینی مبردهای قدیمی R502 و R22 در سردخانه‌های زیر صفر طراحی شد. جزء اصلی آن R143a (۵۲٪) ظرفیت برودتی عالی در دمای پایین دارد اما به تنهایی قابل اشتعال (کلاس A2L) است. اضافه کردن R125 (۴۴٪) که غنی از فلوئور است، خاصیت اشتعالپذیری را کاملاً خنثی میکند و اضافه کردن R134a (۴٪) فشار کاری و دمای دیسشارژ کمپرسور را کاهش می‌دهد.
مزیت کلیدی در سردخانه‌های زیر صفر (LBP / MBP)
به دلیل ظرفیت گرمایی مولی بالا، ضریب آدیاباتیک آن پایین است (κ ≈ ۱٫۱۲). در نتیجه حتی در دماهای تبخیر بسیار پایین (مثلاً ۴۰- درجه سانتیگراد در تونلهای انجماد و فریزرهای صنعتی)، دمای دیسشارژ کمپرسور بسیار پایین‌تر از R22 و R407A/F است و نیازی به تزریق مایع (Liquid Injection) پیچیده ندارد.
پاشنه آشیل ترمودینامیکی (دمای بحرانی پایین)
دمای بحرانی R404A تنها ۷۲٫۰۵ درجه سانتیگراد است! هنگامی که در تابستان دمای تقطیر در کندانسورهای هواخنک به ۵۰ تا ۵۵ درجه سانتیگراد نزدیک می‌شود، سیکل به گلوگاه گنبد اشباع (نقطه بحرانی) نزدیک شده و عرض گنبد اشباع (h_fg) به شدت باریک می‌شود. در نتیجه:
محدودیتهای قانونی و جایگزینها
به دلیل GWP بسیار بالا (۳۹۲۲)، در اتحادیه اروپا (مقررات F-Gas) استفاده از آن ممنوع شده و با مبردهای R448A (Solstice N40) و R449A (Opteon XP40) با GWP حدود ۱۳۸۷ جایگزین گردیده است.

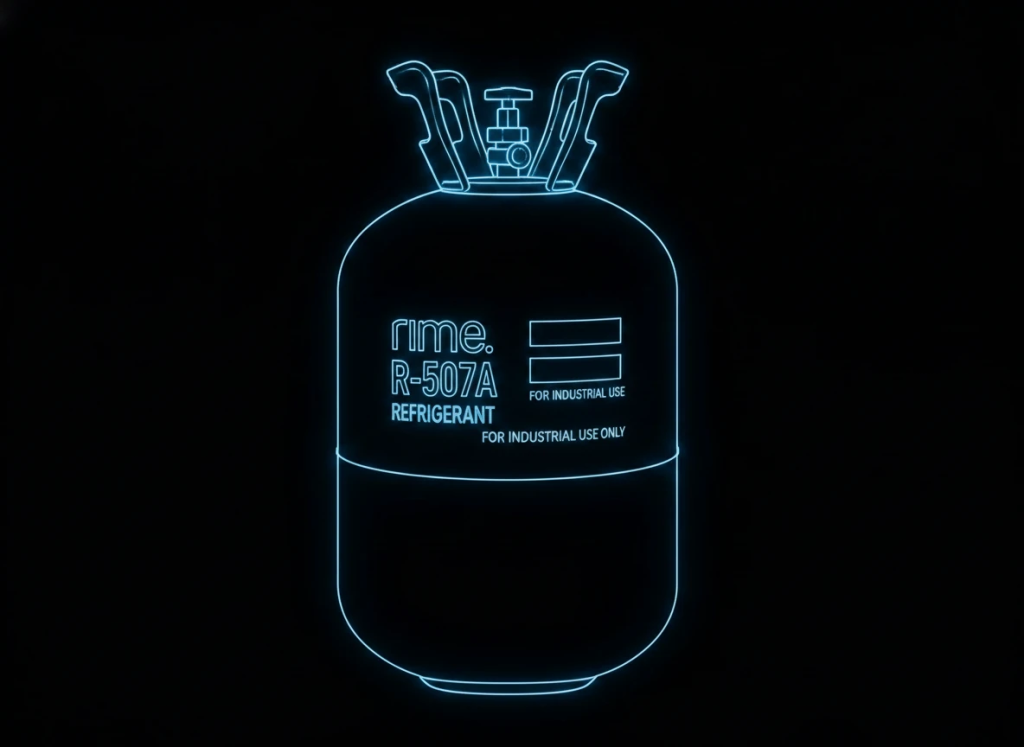

در نگاه اول، R507A همان R404A است که ۴٪ گاز R134a از آن حذف شده است. با این حال، همین تفاوت جزئی پیامدهای مهندسی مهمی در سیستمهای تبرید صنعتی بزرگ دارد:
رفتار آزئوتروپ خالص (Glide = ۰ K)
برخلاف R404A که حدود ۰٫۷ K لغزش دمایی دارد، R507A یک آزئوتروپ کامل است. این ویژگی باعث می‌شود که R507A برای اواپراتورهای غرقابی (Flooded Evaporators) و سیستمهای پمپ سیرکولاسیون مایع (Liquid Overfeed / Pumped Recirculation Systems) در سردخانه‌های بزرگ صنعتی کاملاً ایده‌آل باشد، زیرا هیچگونه تغییر غلظتی در درام جداکننده مایع (Surge Drum) رخ نمیدهد.
ظرفیت حجمی و فشار کمی بالاتر
به دلیل حذف R134a (که جزء کمفشار بود)، فشار بخار اشباع R507A حدود ۲ تا ۳ درصد بالاتر از R404A است و ظرفیت تبرید حجمی (qvol) کمی بالاتری در دماهای تبخیر زیر ۳۰- درجه سانتیگراد ارائه می‌دهد.
ضعف در دمای تقطیر بالا
دمای بحرانی آن (۷۰٫۶۲ درجه سانتیگراد) حتی حدود ۱٫۴ درجه سانتیگراد پایین‌تر از R404A است؛ بنابراین حساسیت آن به دمای بالای کندانسور و لزوم طراحی دقیق سابکولینگ در مناطق گرمسیر شدیدتر است.
انقلاب در چگالی انرژی و ظرفیت حجمی (qvol)
به لطف حضور ۵۰٪ وزنی از مبرد R32 (که دارای جرم مولی پایین و گرمای نهان تبخیر بسیار بالاست)، فشار کاری R410A حدود ۶۰ درصد بالاتر از R22 و بیش از دو برابر R134a است. این فشار بالا منجر به چگالی بخار مکش فوقالعاده زیاد و در نتیجه ظرفیت تبرید حجمی (qvol) حدود ۴۰ تا ۵۰ درصد بیشتر از R22 می‌شود.
چرا R410A هرگز یک مبرد جایگزین مستقیم (Drop-in / Retrofit) برای R22 نیست؟
در دمای تقطیر ۵۰ درجه سانتیگراد، فشار اشباع R22 حدود ۱۹٫۴ bar است، در حالی که فشار اشباع R410A به ۳۰٫۷ bar میرسد! بنابراین تجهیزات طراحی‌شده برای R22 یا R407C توان تحمل فشار R410A را ندارند. سیستمهای R410A نیازمند:
ضریب انتقال حرارت جابجایی بالا
ضریب هدایت حرارتی فاز مایع R32 بسیار بالاست و افت فشار اشباع معادل دمایی آن در لولههای اواپراتور و کندانسور بسیار کم است. این امر بازده مبدل‌های حرارتی فیندار و میکروکانال (Microchannel) را در سیستمهای اسپلیت، VRF و چیلرهای اسکرول به شدت افزایش می‌دهد.
محدودیت دمای بحرانی
مانند R404A، دمای بحرانی R410A نیز پایین است (۷۱٫۳۴ درجه سانتیگراد). بنابراین در دمای محیط بالای ۴۸ درجه سانتیگراد، چیلرهای هواخنک R410A دچار افت راندمان و افزایش شدید فشار دیسشارژ (نزدیک به قطع پرشرسوئیچ فشار بالا در حدود ۴۲ bar) میشوند.
جایگزین‌های نسل جدید
R32 خالص (GWP = ۶۷۵، کلاس A2L) و R454B (مخلوط ۶۸٫۹٪ R32 + ۳۱٫۱٪ R1234yf با GWP = ۴۶۶، کلاس A2L).
مهندسی معکوس برای شبیهسازی منحنی فشار-دمای R22
مبرد R407C به طور خاص طوری فرموله شد که منحنی فشار-دما و ظرفیت حجمی آن بسیار نزدیک به مبرد R22 باشد:
به همین دلیل، R407C رایجترین گزینه برای Retrofit (جایگزینی در سیستمهای موجود R22) در تهویه مطبوع و چیلرهای بالای صفر است (البته با شرط تعویض روغن معدنی سیستم با روغن POE و تعویض درایر و اورینگهای الاستومری).
تحلیل چالش بزرگ لغزش دمایی (۷ K Glide)
به دلیل اختلاف فاحش بین نقطه جوش R32 (۵۱٫۷- درجه سانتیگراد) و R134a (۲۶٫۱- درجه سانتیگراد)، این مبرد رفتار زئوتروپیک شدیدی دارد:
خطر انجماد در چیلرهای آبی: در یک چیلر R22 یا R134a، اگر فشار اواپراتور معادل دمای اشباع ۲+ درجه سانتیگراد باشد، تمام طول اواپراتور در دمای ۲+ درجه سانتیگراد است. اما در R407C، اگر دمای میانگین یا نقطه شبنم روی ۲+ درجه سانتیگراد تنظیم شود، دمای ورودی اواپراتور (بعد از شیر انبساط) حدود ۵ درجه سانتیگراد سردتر یعنی حدود ۳- درجه سانتیگراد خواهد بود! این موضوع در صورت کاهش دبی آب یا طراحی نامناسب مبدل میتواند باعث یخزدگی موضعی آب در ابتدای اواپراتور شود.
حساسیت شدید به نشتی مدار
در صورتی که یک سیستم R407C در بخش گازی دچار نشتی ۳۰ تا ۴۰ درصدی شود، اجزای پرفرار (R32 و R125) به سرعت خارج شده و آنچه در سیستم باقی میماند غنی از R134a خواهد بود. در نتیجه، با «سرشارژ کردن مجدد (Top-up)» سیستم دیگر به ظرفیت اسمی برنمیگردد و راندمان آن به شدت افت میکند. در نشتیهای عمده، کل مبرد باقی‌مانده باید تخلیه (Recovery) و وکیوم شده و شارژ کامل با مبرد جدید از فاز مایع انجام گیرد.
فیزیک کارکرد در فشار بسیار پایین و حجم جابجایی بالا

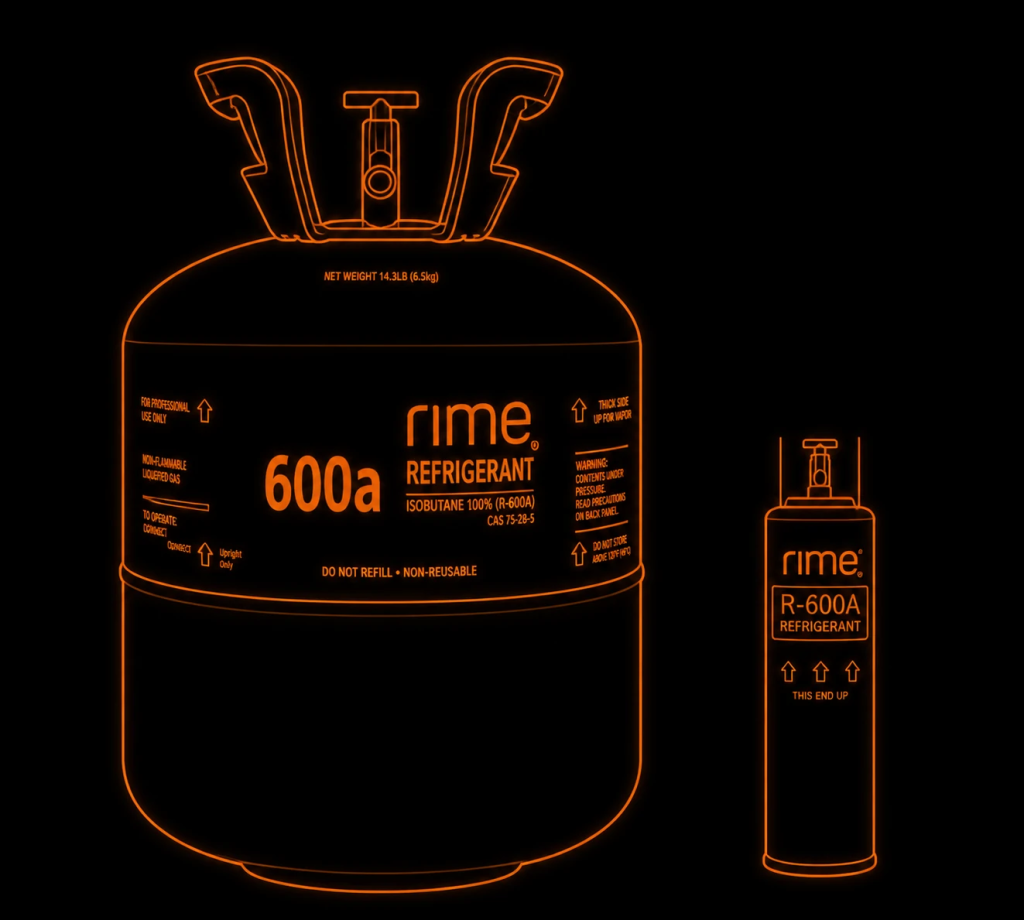

نقطه جوش نرمال R600a برابر با ۱۱٫۷- درجه سانتیگراد است. این بدان معناست که در یک یخچال-فریزر خانگی که دمای تبخیر اواپراتور آن حدود ۲۵- تا ۳۰- درجه سانتیگراد است، فشار مکش کمپرسور حدود ۰٫۴۵ تا ۰٫۵۸ bar absolute (در حالت خلأ نسبی نسبت به فشار جو) قرار دارد!
به دلیل این فشار بسیار پایین، چگالی بخار مکش کم بوده و ظرفیت تبرید حجمی (qvol) آن تنها حدود ۵۰ تا ۵۵ درصد مبرد R134a است.
بنابراین، برای گرفتن همان ظرفیت برودتی که یک کمپرسور R134a با حجم سیلندر ۵ cm³ تولید میکند، کمپرسور R600a باید حجم جابجایی پیستون حدود ۹ تا ۱۰ cm³ داشته باشد.
چرا با وجود کمپرسور بزرگتر، COP و راندمان انرژی R600a بالاتر از R134a است؟
گرمای نهان تبخیر فوقالعاده بالا (hfg): به دلیل جرم مولی پایین (۵۸٫۱۲ g/mol) و ساختار هیدروکربنی، گرمای نهان تبخیر R600a در دمای ۲۵- درجه سانتیگراد حدود ۳۷۶ kJ/kg است، در حالی که برای R134a تنها حدود ۲۱۶ kJ/kg است!
وزن شارژ بسیار کم: به دلیل چگالی پایین فاز مایع (حدود ۵۵۰ kg/m³ در برابر ۱۲۰۰ kg/m³ برای R134a) و گرمای نهان بالا، وزن شارژ مبرد در یخچال خانگی حدود ۴۰ تا ۴۵ درصد وزن شارژ R134a است (معمولاً بین ۴۰ تا ۸۰ grams).
کاهش تلفات مکانیکی و اصطکاکی در کمپرسور: از آنجا که اختلاف فشار بین دیسشارژ و ساکشن (ΔP = Pcond − Pevap) در R600a بسیار کمتر از R134a است، نیروی وارده بر پیستون، شاتون و یاتاقانهای کمپرسور بسیار کمتر بوده و تلفات اصطکاکی و نشتی داخلی شیرهای کمپرسور کاهش می‌یابد. همچنین سطح صدای (Noise Level) کمپرسورهای R600a به طور محسوسی کمتر است.
الزامات ایمنی ضدانفجار (استاندارد IEC 60335-2-24)
به دلیل کلاس اشتعال A3، حداکثر شارژ مجاز در سیستمهای بسته خانگی/تجاری کوچک معمولاً به ۱۵۰ grams محدود می‌شود. کلیه قطعات الکتریکی (رله استارت، اورلود، ترموستات، فن و لامپ) باید از نوع جرقهنزن (Spark-free / Solid-state PTC) یا کاملاً ایزوله از محفظه عبوری لولههای مبرد باشند. همچنین در زمان تعمیرات، استفاده از کاتر لوله (به جای هواگاز) و پرج نیتروژن یا استفاده از اتصالات پرسی (Lokring) الزامی است.
مرجع فنی آسه تجارت · داده‌های ترمودینامیکی
مقایسه مشخصات فیزیکی، شیمیایی، زیستمحیطی، فشارهای اشباع و پارامترهای عملکردی مبردهای پرکاربرد در سیستمهای تبرید و تهویه مطبوع.
| پارامتر / ویژگی | R134a | R404A | R507A | R410A | R407C | R600a |
|---|---|---|---|---|---|---|
| ترکیب شیمیایی (وزنی) | 100% CF₃CH₂F | R125/143a/134a44/52/4 | R125/143a50/50 | R32/12550/50 | R32/125/134a23/25/52 | 100% i-C₄H₁₀ |
| گروه شیمیایی | HFC خالص | مخلوط HFC (زئوتروپ) | مخلوط HFC (آزئوتروپ) | مخلوط HFC (زئوتروپ) | مخلوط HFC (زئوتروپ) | هیدروکربن طبیعی (HC) |
| جرم مولی (g/mol) | 102.03 | 97.60 | 98.86 | 72.58 | 86.20 | 58.12 |
| نقطه جوش نرمال (NBP at 1 atm) | −26.1 °C | −46.5 °C | −46.7 °C | −51.4 °C | −43.6 °C | −11.7 °C |
| دمای بحرانی (Tc) | 101.06 °C | 72.05 °C | 70.62 °C | 71.34 °C | 86.03 °C | 134.66 °C |
| فشار بحرانی (Pc, bar abs) | 40.59 | 37.29 | 37.05 | 49.01 | 46.25 | 36.29 |
| لغزش دمایی (Temperature Glide) | 0.0 K | ≈ 0.7 K | 0.0 K | < 0.15 K | 5.0 تا 7.0 K | 0.0 K |
| کلاس ایمنی (ASHRAE 34) | A1 | A1 | A1 | A1 | A1 | A3 |
| پتانسیل تخریب اوزون (ODP) | 0 | 0 | 0 | 0 | 0 | 0 |
| GWP₁₀₀ (طبق IPCC AR4) | 1430 | 3922 | 3985 | 2088 | 1774 | ≈ 3 |
| روغن روانکار استاندارد | POE / PAG | POE | POE | POE | POE | Mineral (MO) / AB |
| حالت شارژ از سیلندر | گاز یا مایع | فقط مایع | مایع (یا گاز) | فقط مایع | فقط مایع | گاز یا مایع (برحسب وزن) |
راهنمای خواندن داده‌ها: مقادیر این جدول برای مقایسه مهندسی ارائه شده‌اند. کلاس ایمنی، نوع مخلوط، سازگاری روغن و روش شارژ باید متناسب با مشخصات سازنده تجهیزات و الزامات ایمنی پروژه بررسی شوند.
| پارامتر عملکردی | R134a | R404A | R507A | R410A | R407C | R600a |
|---|---|---|---|---|---|---|
| فشار اشباع در −25 °C (bar abs) | 1.06 | 2.50 | 2.61 | 3.28 | 1.93 (Dew) | 0.58 (خلأ) |
| فشار اشباع در −10 °C (bar abs) | 2.01 | 4.34 | 4.52 | 5.73 | 3.54 (Dew) | 1.08 |
| فشار اشباع در +5 °C (bar abs) | 3.50 | 7.06 | 7.33 | 9.34 | 5.97 (Dew) | 1.87 |
| فشار اشباع در +45 °C (bar abs) | 11.60 | 20.47 | 21.17 | 27.32 | 19.16 (Bubble) | 6.04 |
| فشار اشباع در +55 °C (bar abs) | 14.91 | 25.73 | 26.62 | 34.33 | 24.47 (Bubble) | 7.79 |
| چگالی مایع در +25 °C (kg/m³) | 1206 | 1044 | 1040 | 1062 | 1134 | 551 |
| گرمای نهان تبخیر hfg در −15 °C (kJ/kg) | 209.5 | 179.2 | 176.4 | 236.8 | 221.3 | 368.5 |
| ظرفیت حجمی نسبی (qvol نسبت به R134a) | 1.00 (مرجع) | ≈ 1.75 | ≈ 1.82 | ≈ 2.45 | ≈ 1.55 | ≈ 0.54 |
| دمای دیسشارژ کمپرسور (نسبی) | پایین | بسیار پایین | بسیار پایین | بالا | متوسط به بالا | بسیار پایین |
فشارها بر حسب بار مطلق (bar abs) گزارش شده‌اند؛ برای تبدیل به فشار گیج حدود 1.013 bar کسر شود. برای مخلوط‌های زئوتروپ، فشار در دمای نقطه شبنم/حباب استاندارد لحاظ شده است.
یادداشت مرجع: مقادیر فوق مطابق داده‌های محتوای ارائه‌شده تنظیم شده‌اند و پیش از استفاده در طراحی، انتخاب مبرد یا محاسبات نهایی باید با نسخه معتبر منابع مرجع و نرم‌افزار ترمودینامیکی کنترل شوند.
برای بررسی شرایط کاری، فشارها و سازگاری مبرد با تجهیزات، مستقیماً با واحد فروش آسه تجارت تماس بگیرید.
انتخاب مبرد را بر اساس نوع کاربری، شرایط کاری و الزامات تجهیزات بررسی کنید. برای مشاهده جزئیات هر گزینه، روی سلول‌های فعال ماتریس بزنید.
حرکت خودکار فقط روی سلول‌هایی انجام می‌شود که محتوای واقعی دارند. با انتخاب هر سلول، توضیحات فنی آن در این قسمت نمایش داده می‌شود.
وکیوم باید مطابق دستورالعمل سازنده و با ابزار اندازه‌گیری مناسب انجام شود. برای سامانه‌های دارای روغن POE، کنترل رطوبت، آزمون پایداری وکیوم و انتخاب فیلتر درایر سازگار اهمیت ویژه دارد. مقدار هدف وکیوم باید از مشخصات فنی معتبر تعیین شود.
شیر انبساط باید با مبرد، ظرفیت و محدوده کاری سیستم سازگار باشد. استفاده از شیر طراحی‌شده برای R22 در سامانه R407C صرفاً با تنظیم سوپرهیت قابل تأیید نیست؛ قطعه و روش تبدیل باید بر اساس دستورالعمل فنی بررسی شوند.
پیش از شارژ یا تبدیل مبرد، سازگاری کمپرسور، روغن، شیر انبساط، آببندها و ابزار سرویس را بررسی کنید. مبردهای قابل اشتعال یا سامانه‌های پرفشار به تجهیزات و رویه‌های ایمنی متناسب نیاز دارند.
برای بررسی مشخصات سیستم و استعلام، مستقیماً با واحد فروش آسه تجارت در ارتباط باشید.
پیش از انتخاب و خرید گاز مبرد، شناخت نوع مبرد، سازگاری آن با تجهیزات، شرایط نگهداری و اصالت محصول اهمیت زیادی دارد. پاسخ پرسش‌های متداول درباره گازهای مبرد رایم را در این راهنما بخوانید و برای بررسی نیاز پروژه خود از مشاوره تخصصی آسه تجارت آسیا استفاده کنید.
پاسخ سریع به پرسش‌های فنی، خرید و نگهداری گازهای مبرد

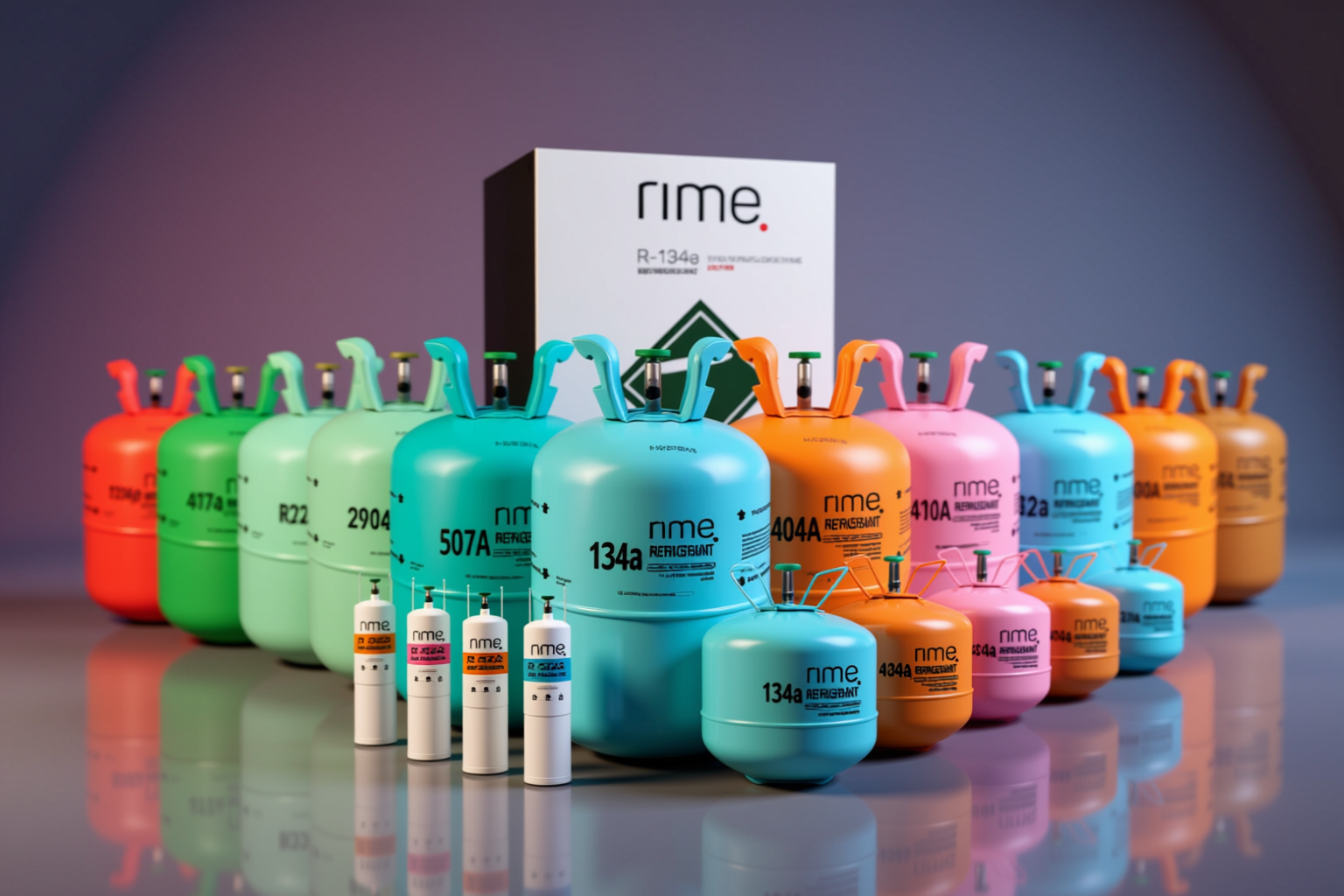

گاز مبرد رایم نام تجاری محصولات مبرد عرضهشده با این برند است که بسته به نوع و مشخصات محصول، در برخی سیستمهای سرمایشی، تهویه مطبوع و تجهیزات برودتی کاربرد دارند. انتخاب مبرد باید بر اساس طراحی دستگاه، مشخصات فنی سازنده و الزامات ایمنی انجام شود؛ نام تجاری بهتنهایی برای تعیین سازگاری کافی نیست.

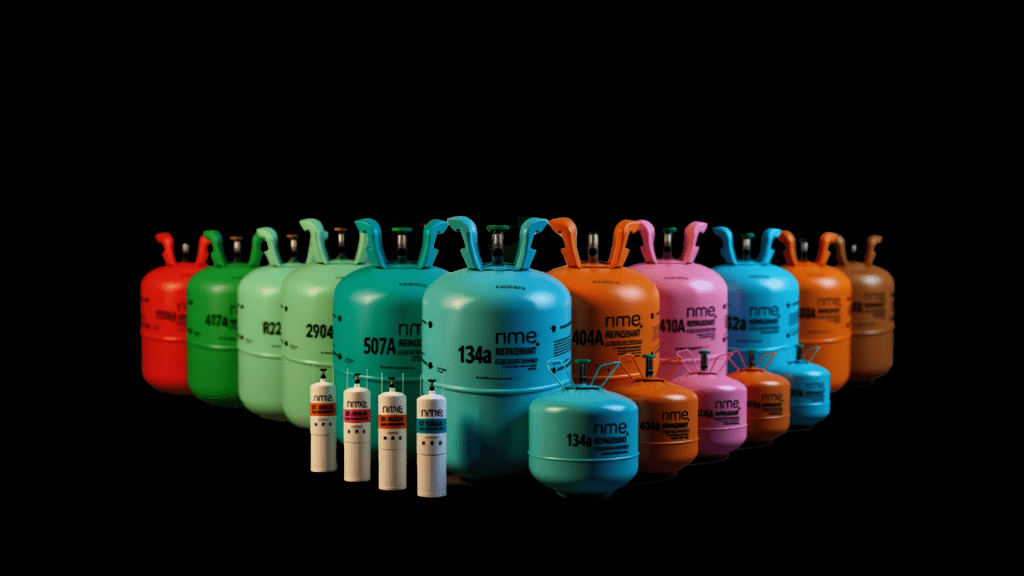

از مبردهای شناختهشده در این گروه میتوان به R134a، R404A، R410A، R407C، R507A و R600a اشاره کرد. موجودی واقعی، نوع بستهبندی و مشخصات هر محصول باید هنگام استعلام بررسی شود. این مبردها جایگزین مستقیم یکدیگر نیستند و هر کدام کاربردها و محدودیتهای مخصوص خود را دارند.
این مبردها از نظر ترکیب شیمیایی، فشار کاری، ویژگیهای ترمودینامیکی، کاربرد متداول و الزامات تجهیزاتی متفاوتاند. برای مثال، R410A در بسیاری از سامانه‌های تهویه مطبوع طراحی‌شده برای این مبرد استفاده می‌شود؛ R404A در برخی کاربردهای تبرید تجاری و R134a در گروهی از سامانه‌های سرمایشی کاربرد داشته است.
نکته مهم: انتخاب نهایی باید با توجه به پلاک دستگاه، دستورالعمل سازنده، فشار طراحی، روغن کمپرسور و مقررات مربوط انجام شود.
خیر؛ جایگزینی مبرد صرفاً به دلیل شباهت کاربرد یا در دسترس بودن محصول مجاز نیست. فشار کاری، ظرفیت سرمایشی، سازگاری روغن، آببندها، شیر انبساط و شرایط عملکرد باید بررسی شوند. هرگونه تبدیل سیستم باید بر اساس تأیید سازنده و ارزیابی فنی متخصص انجام شود.
مبرد مناسب به دمای تبخیر و تقطیر، ظرفیت موردنیاز، نوع کمپرسور، طراحی مدار، شرایط محیطی و الزامات قانونی بستگی دارد. بدون بررسی مشخصات فنی سردخانه نمی‌توان یک مدل را برای همه پروژه‌ها بهترین گزینه دانست. برای انتخاب دقیق، اطلاعات پلاک کمپرسور و شرایط کاری سیستم را آماده کنید.
خلوص و انطباق ترکیب مبرد با مشخصات فنی موردنیاز میتواند بر عملکرد پایدار سیستم اثر بگذارد. وجود آلودگی، رطوبت یا ترکیب نامناسب ممکن است موجب اختلال در عملکرد، افزایش ریسک خرابی و دشوار شدن عیبیابی شود. برای ارزیابی کیفیت، مشخصات محصول و مستندات معتبر آن را بررسی کنید.
بله. سازگاری مبرد و روغن برای روانکاری، برگشت روغن و عملکرد مطمئن کمپرسور اهمیت دارد. نوع روغن مجاز را باید از مستندات سازنده کمپرسور و مشخصات طراحی سیستم استخراج کرد. استفاده از روغن نامناسب یا تغییر مبرد بدون بررسی سازگاری میتواند به عملکرد سیستم آسیب بزند.
روش صحیح به نوع سیستم و دستورالعمل سازنده وابسته است. در بسیاری از تجهیزات، وزنکردن مبرد و رعایت مقدار شارژ تعیینشده اهمیت زیادی دارد؛ فشار بهتنهایی معیار کافی برای تعیین مقدار شارژ نیست. دما، بار حرارتی، وضعیت جریان هوا و شرایط عملکرد نیز بر قرائت فشار اثر میگذارند. عملیات شارژ باید توسط تکنسین واجد صلاحیت انجام شود.
علت میتواند شارژ نامناسب، وجود نشتی، آلودگی مدار، رطوبت، گرفتگی مسیر، اشکال در جریان هوا یا آب، تنظیم نبودن شیر انبساط و مشکلات کمپرسور باشد. صرفاً افزودن مبرد بدون تشخیص علت اصلی توصیه نمیشود. بررسی فشارها، دماها، نشتی و شرایط کارکرد باید مطابق دستورالعمل فنی سیستم انجام شود.
ویژگیهای مبرد و تطابق آن با طراحی سیستم بر راندمان اثر دارند؛ اما مصرف برق تنها به نوع گاز وابسته نیست. بار حرارتی، عایقکاری، دمای محیط، انتخاب کمپرسور، کندانسور و اواپراتور، تنظیمات کنترلی و نگهداری دوره‌ای نیز نقش مهمی دارند. مبرد جایگزین باید از نظر فنی برای همان سیستم تأیید شده باشد.
سیلندر باید طبق دستورالعمل سازنده و برگه اطلاعات ایمنی محصول، در محل مناسب، دارای تهویه و دور از گرمای شدید نگهداری شود. از ضربه، آسیب به شیر، قرار گرفتن در معرض شعله و افزایش دمای بیش از محدوده مجاز جلوگیری کنید. سیلندرها باید با روش مناسب جابه‌جا و در برابر سقوط مهار شوند.
خیر. ویژگی اشتعالپذیری میان مبردها متفاوت است. برای نمونه، R600a قابل اشتعال است و به رعایت الزامات ویژه تهویه، کنترل منابع اشتعال و استفاده از تجهیزات مناسب نیاز دارد. طبقهبندی ایمنی هر مبرد باید از برچسب سیلندر و برگه اطلاعات ایمنی همان محصول بررسی شود.
از تنفس مستقیم گاز و تماس با مایع مبرد خودداری کنید و افراد را از محدوده خطر دور نگه دارید. در صورت امکان، بدون به خطر انداختن افراد، محل را تهویه کنید و دستورالعمل اضطراری و برگه اطلاعات ایمنی همان مبرد را اجرا کنید. در مورد مبردهای قابل اشتعال، منابع اشتعال را کنترل کنید؛ فقط افراد آموزشدیده و مجهز باید برای مهار نشتی اقدام کنند.
پرکردن مجدد فقط در صورت مجاز بودن سیلندر، رعایت مقررات مربوط، انجام بازرسیهای لازم و استفاده از تجهیزات تخصصی مجاز است. سیلندرهای یکبارمصرف نباید دوباره پر شوند. از انتقال مبرد به ظروف نامناسب یا سیلندرهایی که وضعیت فنی و مجاز بودن آن‌ها مشخص نیست، خودداری کنید.
تخلیه مبرد به محیط میتواند پیامدهای زیستمحیطی و ایمنی داشته باشد و در بسیاری از شرایط تابع محدودیتهای قانونی است. بازیابی مبرد باید با دستگاه و مخزن مناسب و توسط نیروی آموزشدیده انجام شود. روش جمع‌آوری، بازیافت یا دفع باید با نوع مبرد و مقررات محل کار سازگار باشد.
نام و مشخصات محصول، سلامت سیلندر، پلمب، برچسبها و اطلاعات قابل رهگیری را بررسی کنید. در صورت ارائه، مستندات کیفی و برگه آنالیز مرتبط با محصول را نیز درخواست کنید. ظاهر بستهبندی بهتنهایی تضمین قطعی اصالت نیست؛ خرید از تأمین‌کننده معتبر و امکان بررسی مدارک اهمیت دارد.
نوع مبرد، وزن و نوع بستهبندی، موجودی بازار، شرایط تأمین، هزینههای حمل و مقدار سفارش بر قیمت اثر میگذارند. به همین دلیل، برای دریافت قیمت قابل اتکا باید مدل دقیق مبرد و مقدار موردنیاز مشخص شود. برای استعلام قیمت روز و شرایط فروش با واحد فروش آسه تجارت آسیا تماس بگیرید.
برای بررسی دقیق‌تر، اطلاعات زیر را آماده کنید:
ارائه این اطلاعات به بررسی موجودی، شرایط تأمین و تهیه پیش‌فاکتور متناسب با سفارش کمک میکند.
بله. برای شروع مشاوره، مدل دستگاه یا کمپرسور، نوع کاربرد، دمای کاری و مبرد توصیهشده توسط سازنده را در اختیار واحد فروش قرار دهید. این اطلاعات به مشخص شدن نیاز پروژه و جلوگیری از انتخاب مبرد ناسازگار کمک میکند. تصمیم نهایی فنی باید با مستندات سازنده و بررسی متخصص تطبیق داشته باشد.
برای استعلام قیمت روز، بررسی موجودی، خرید عمده و دریافت مشاوره درباره گازهای مبرد رایم میتوانید مستقیماً با واحد فروش آسه تجارت آسیا تماس بگیرید.
شماره تماس مستقیم: ۰۹۱۰۸۱۱۲۴۹۶
چک‌لیست تخصصی بررسی سیلندرهای گاز مبرد Rime؛ هفت نقطه کنترل برای بررسی کد رهگیری، نشان تجاری، اطلاعات شیمیایی، شیر، علائم ایمنی، پوشش بدنه و وزن خالص محصول.
مشخصه: یک کد فنی اختصاصی مانند HJ220307A یا HJ220304B به‌صورت لیزری یا نقطه‌ای (Dot-peen)، دقیق و تمیز روی فلز درج شده است.
کد را با سوابق بچ و مدارک تأمین‌کننده تطبیق دهید. خوانا بودن کد بهتنهایی اثبات‌کننده اصالت نیست.
جزئیات حروف: به اتصال حرف r و i و به‌ویژه نقطه متمایز انتهای نام، یعنی rime. دقت کنید.
نشان تجاری را با تصاویر رسمی بستهبندی همان مدل و سری تولید مقایسه کنید؛ لوگوی مشابه نیز میتواند کپی شده باشد.
مشخصات شیمیایی و UN Number: اطلاعات زیر مطابق موارد ذکرشده در راهنمای اولیه هستند و باید با برچسب معتبر، برگه اطلاعات ایمنی و مشخصات واقعی محصول تطبیق داده شوند.
محافظ شیر (Collar Handle): دستههای فلزی دوطرفه با برشهای زاویهدار و ارگونومیک به بدنه متصل شده‌اند و با پوشش رنگ پودری الکترواستاتیک، همرنگ سیلندر هستند.
برای بررسی، شیر را باز نکنید و دستکاری نکنید. در صورت مشاهده نشتی یا آسیب، الزامات ایمنی مربوط را رعایت کنید.
فلشهای راهنما: طبق مشخصات توصیفشده در راهنمای اولیه، در سمت چپ بدنه دو نشانگر صنعتی درج شده است.
سیلندرهای توصیفشده در راهنمای اولیه دارای پوشش رنگ الکترواستاتیک یکدست و براق هستند؛ بدون شره رنگ یا پوستهشدن مشهود.
وزن خالص درج‌شده روی سیلندر باید با مشخصات همان محصول، ظرفیت بستهبندی و اطلاعات مستند سازنده مطابقت داشته باشد. وزن سیلندر پر با وزن خالص مبرد یکسان نیست.
برای استعلام مشخصات محصول، مدارک کیفی و مشاوره فنی با واحد فروش آسه تجارت در ارتباط باشید.
آسه تجارت آسیا · راهنمای کنترل اولیه کیفیت و مشخصات ظاهری مبردهای Rime
منابع دانش فنی و استانداردهای جهانی
برای مطالعه عمیق‌تر، استخراج جداول ترمودینامیکی دقیق و بررسی استانداردهای جهانی، میتوانید به مراجع درجه یک زیر مراجعه نمایید:
تماس مستقیم با واحد فروش | 09108112496
