Technical Specification

سیستم سرمایش مرکزی رک

مشخصات فنی سیستم‌های تبرید شامل ظرفیت سرمایش، محدوده دمای اواپراتور، تعداد و نوع کمپرسورها و مبردهای قابل استفاده.

SYSTEM SPECIFICATIONS

نمای کلی ظرفیت سرمایش

01 / CAPACITY
ظرفیت سرمایش MT
30 تا 700 kW
ظرفیت سرمایش LT
20 تا 500 kW

کمپرسورها

02 / COMPRESSORS
تعداد کمپرسورها

2 تا 6

نوع کمپرسور

بیتزر پیستونی سری ECOLINE

نوع دوم

بیتزر اسکرو سری HS

Compressor Capacity

2 — 6 Units

دمای اواپراتور

03 / TEMP
MT MEDIUM TEMP
−8 °C
LT LOW TEMP
−25 °C
FREEZER BLAST FREEZER
−40 °C
-8° MT
-25° LT
-40° FREEZER

مبردها

04 / REFRIGERANTS
R134a R404a R507a R22
EVAP / MT / LT / FREEZER
```
نوآوری آسه در خدمت دوام و اطمینان

فرا‌تر از طراحی؛ تجربه‌ی مهندسی‌شده

دسترسی آسان

بدون بازکردن دستگاه

algoritm
الگوریتم‌های هوشمند

کنترل یکپارچه فشار، جریان و دما

calm
عملکرد آرام و مطمئن

مناسب برای Cold Room

فریم مستحکم

ساختار مقاوم، ضد لرزش

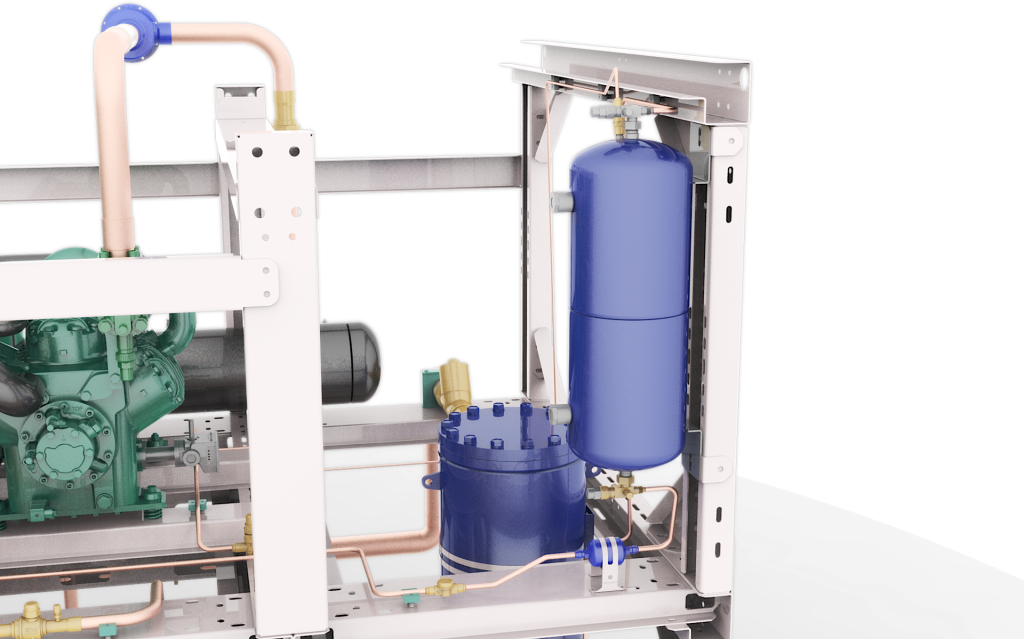

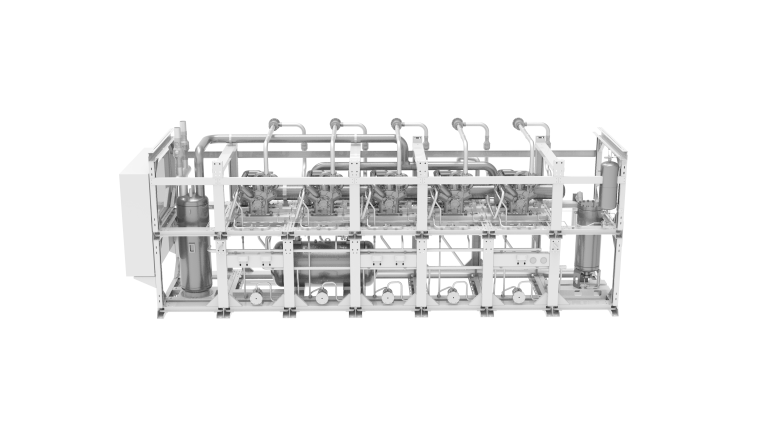

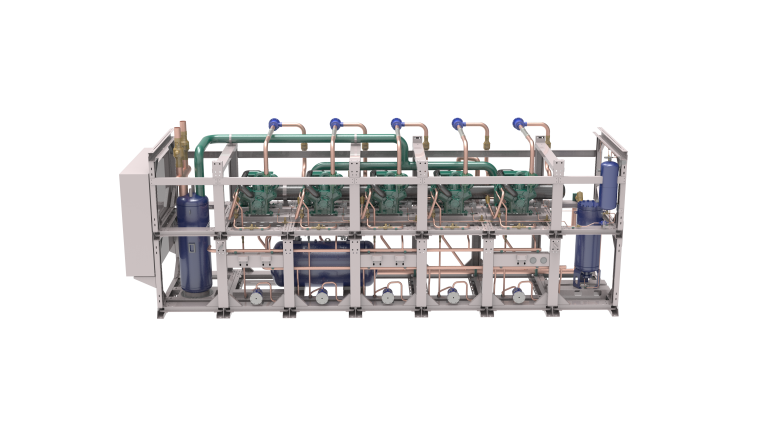

TYPE RACK SYSTEMS

CORE COMPONENTS (01-05)

سیستم مدیریت روغن فشار پایین

  • جداکننده، مخزن و فیلتر روغن
  • نگهداری پایدار خط روغن و حذف ناخالصی‌ها
  • شیشه بازدید روغن اختصاصی

تابلو برق صنعتی

  • کنترل‌کننده Carel pRack
  • بهینه‌سازی الکترومغناطیسی کنترل ظرفیت
  • رابط کاربری آسان (Easy Ops)

فریم نصب و سازه

  • مقاوم در برابر ارتعاش با گالوانیزه A1
  • رنگ الکترواستاتیک پودری
  • ساختار تمام استیل ضد زنگ

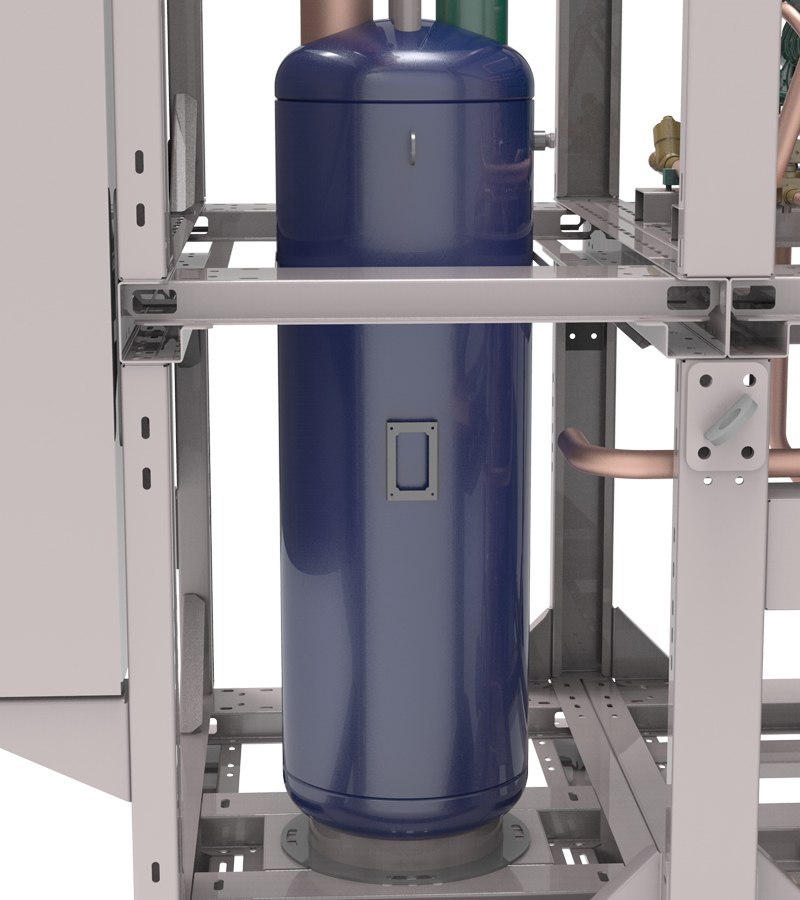

مخزن مایع (Receiver)

  • شیر اطمینان و شیشه بازدید
  • استاندارد ASME Sec VIII / گواهینامه GVN

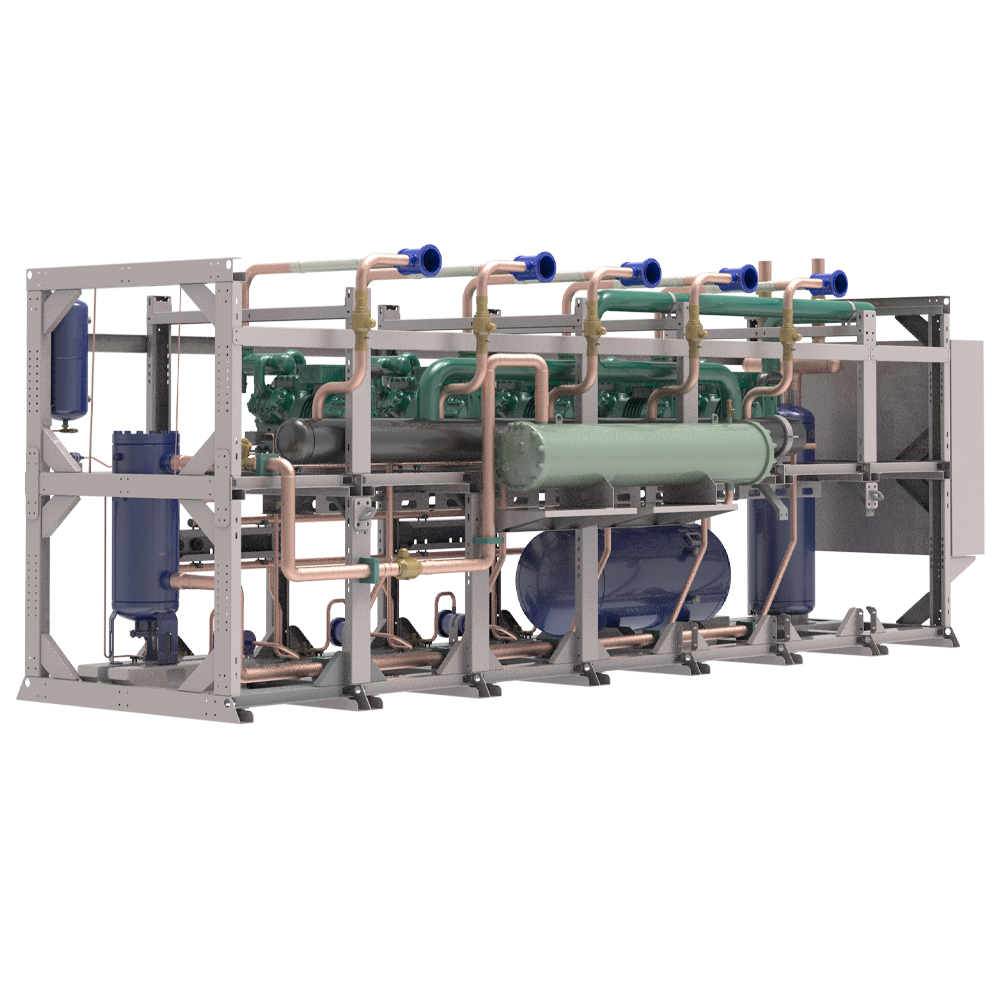

Piston Rack
LIVE STATUS
● ACTIVE TEMP: -25°C LOAD: 78%
ADVANCED FEATURES (06-11)

تنظیم‌کننده سطح روغن

  • مدل‌های مکانیکی و برقی هوشمند

فیلترها و محافظت

  • فیلتر خط مکش با هسته قابل تعویض
  • فیلتر خشک‌کن خط مایع (اندازه بهینه)

کمپرسور بیتزر ECOLINE

  • رفت و برگشتی با قابلیت اطمینان و عملکرد آرام

هدر مکش و لرزه‌گیر

  • توزیع یکنواخت مبرد و عایق‌بندی حرفه‌ای
  • مهار کامل ارتعاشات مکانیکی

شیرآلات صنعتی

  • شیر مکش و شیر یک‌طرفه خط پرچ
DESIGNED FOR ARIA REFRIGERATION
DATA INTERFACE V6.0 // SYSTEM: STABLE
کیفیت واقعی در جزئیات شکل می‌گیرد

کیفیت، از نگاه دقیق آغاز می‌شود.

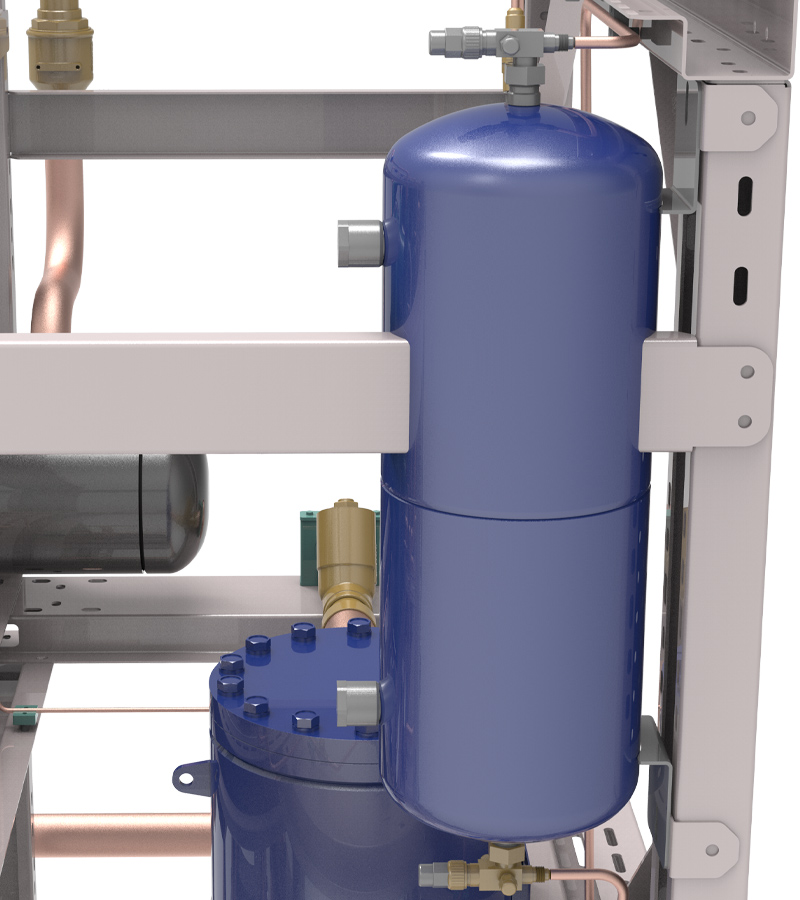

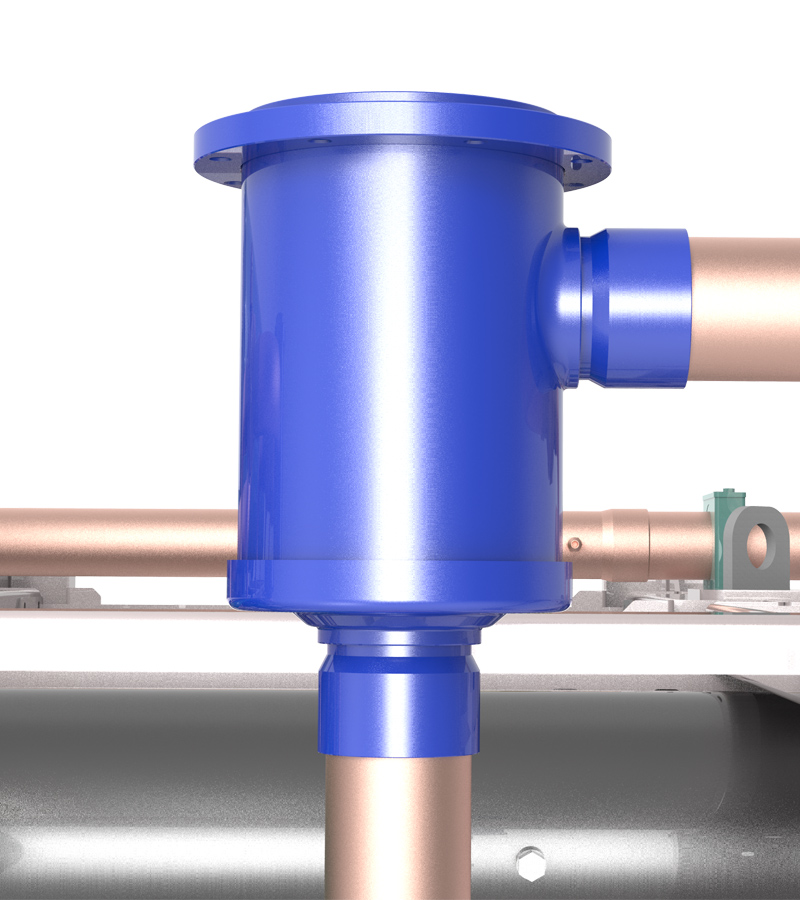

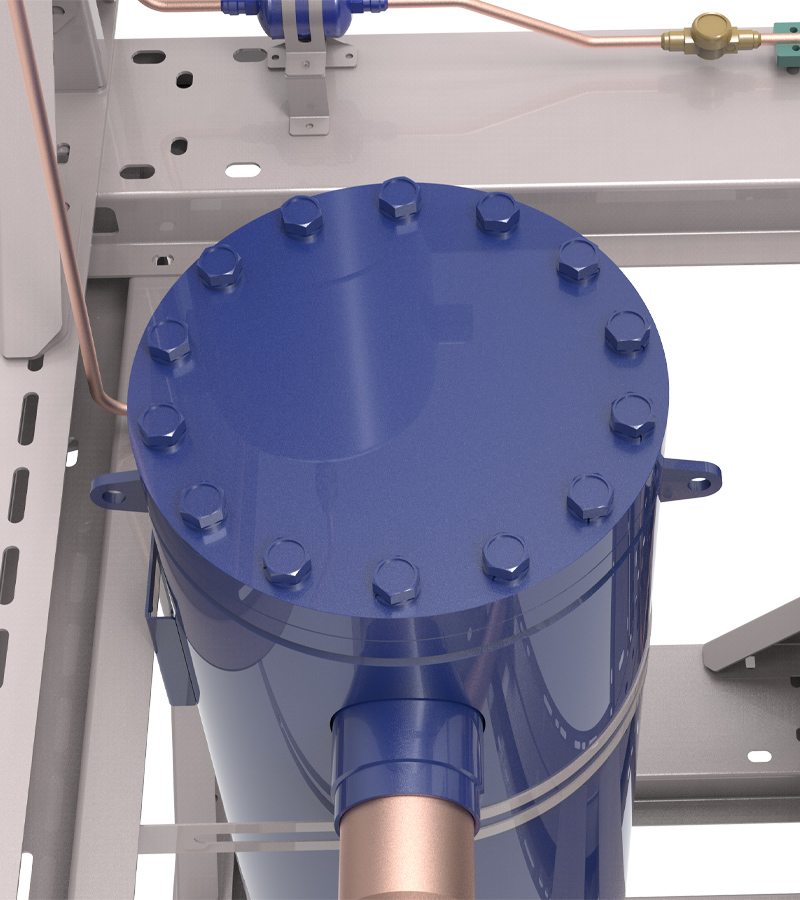

oil separator

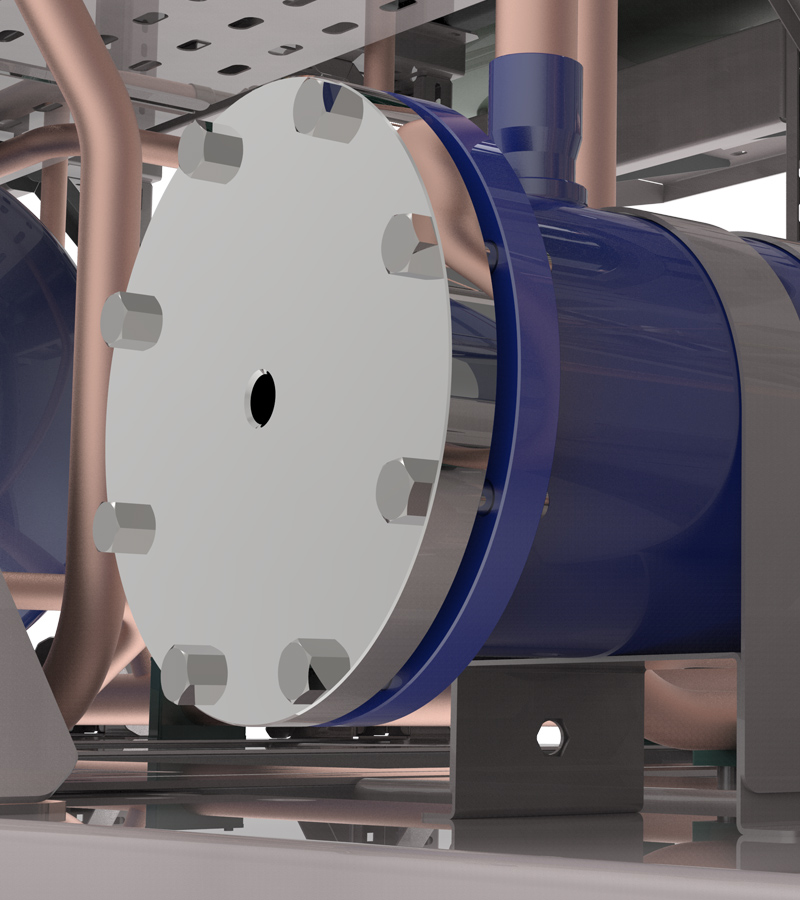

oil reservoir

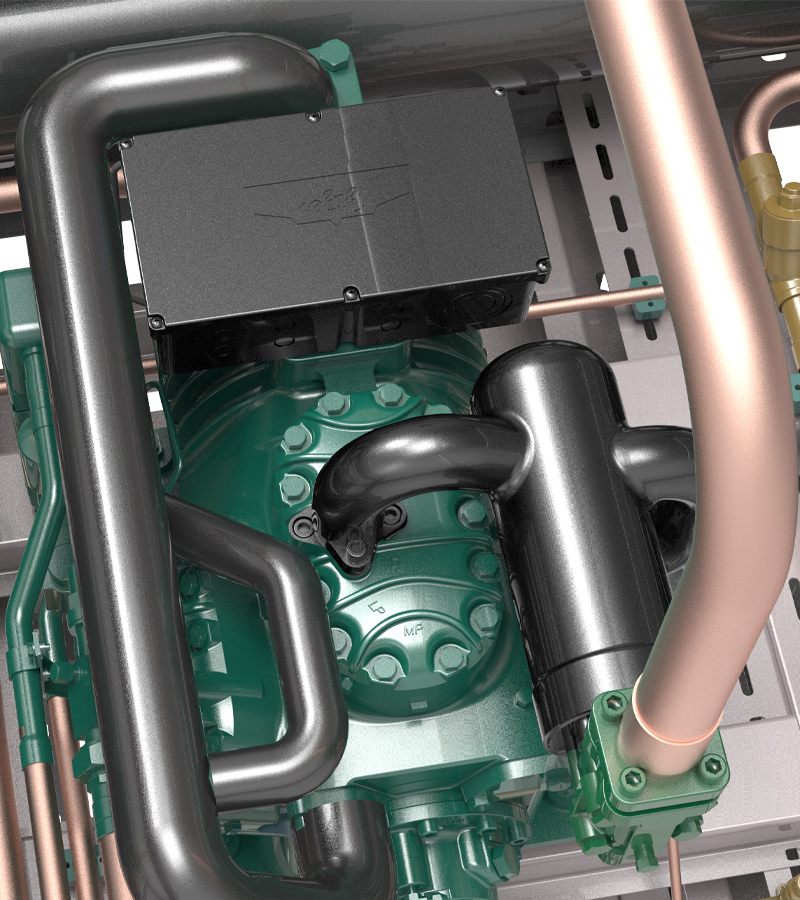

bitzer compressor

filter suction

liquid line filter drier

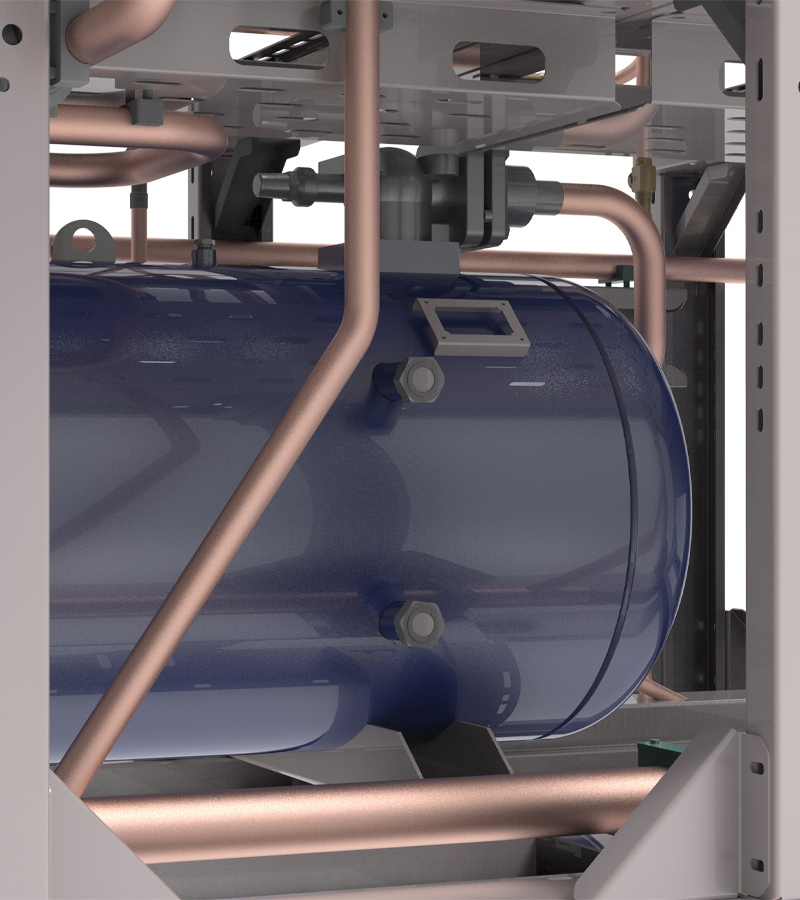

Liquid Receiver

Suction Accumulator

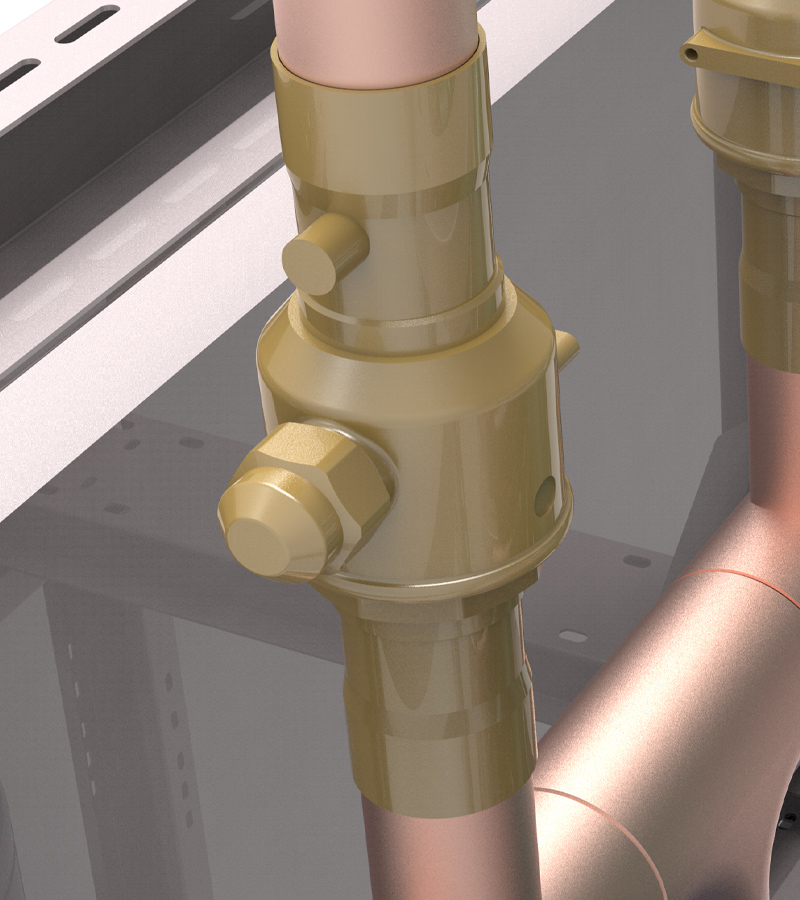

check valve

ویدئو معرفی رک آسه تجارت

گروه صنعتی ما با سه کارخانه تخصصی، زنجیره‌ای کامل از تولید تجهیزات برودتی را فراهم کرده است: کارخانه کندانسینگ یونیت با راندمان بالا و دوام طولانی، کارخانه کویل‌سازی با ظرفیت سالانه بیش از ۱۵۰,۰۰۰ دستگاه، و کارخانه درب سردخانه با بزرگ‌ترین خط تولید خاورمیانه برای ساخت انواع درب‌های لولایی و کشویی مطابق با استانداردهای جهانی.



دانشنامه تجهیزات برودتی
RACK REFRIGERATION INDUSTRIAL COOLING
راهنمای تخصصی سیستم‌های برودتی

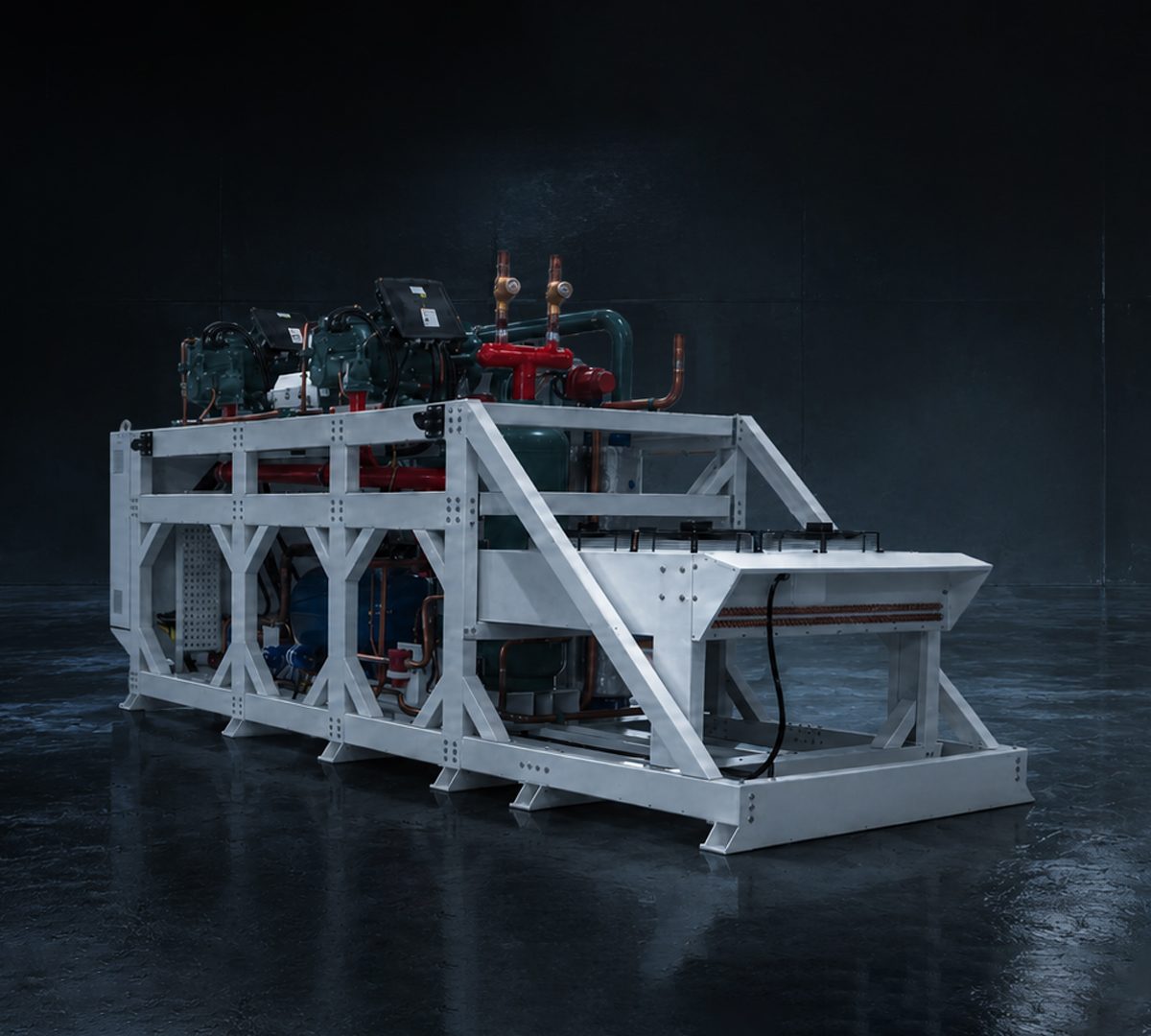

سیستم سرمایش مرکزی رک سردخانه چیست؟

سیستم سرمایش مرکزی رک سردخانه یکی از راهکارهای هوشمند برای مدیریت بار برودتی در سردخانه‌های صنعتی، فروشگاه‌های زنجیره‌ای و هایپرمارکت‌های مدرن است. این سیستم با استفاده از چند کمپرسور به‌صورت موازی، ظرفیت سرمایشی را متناسب با نیاز واقعی مجموعه تنظیم می‌کند.

ساختار چند کمپرسوری
کنترل ظرفیت پله‌ای و هوشمند
کاربرد صنعتی و فروشگاهی
01

سیستم سرمایش مرکزی رک سردخانه؛ راهکار هوشمند برای کاهش هزینه‌ها و افزایش بهره‌وری

سیستم سرمایش مرکزی رک (Rack Refrigeration System) به عنوان قلب تپنده سردخانه‌های صنعتی و هایپرمارکت‌های مدرن شناخته می‌شود. این سیستم با بهره‌گیری از آرایش موازی چندین کمپرسور در یک ساختار یکپارچه، امکان مدیریت هوشمند بار برودتی را فراهم می‌کند.

در این سیستم زمانی که پیک مصرف سردخانه شروع می‌گردد، تعداد کمپرسورهای بیشتری روشن شده و زمانی که نیاز به سرمایش کمتر باشد، تنها کمپرسورهای مورد نیاز شروع به کار می‌کنند. این فرآیند موجب کاهش مصرف انرژی و استهلاک تجهیزات می‌شود.

کنترل پله‌ای ظرفیت تنظیم ظرفیت سرمایشی براساس نیاز واقعی
افزایش عمر تجهیزات کاهش استارت و استاپ کمپرسورها
Redundancy حفظ عملکرد سیستم هنگام خرابی یک کمپرسور
02

چرا سیستم رک سردخانه جایگزین سیستم‌های سنتی شده است؟

در سیستم‌های سنتی، هر واحد تبرید به‌صورت مستقل عمل می‌کند که می‌تواند منجر به افزایش مصرف انرژی و هزینه‌های تعمیرات شود. اما در سیستم سرمایش مرکزی رک، کمپرسورها با استفاده از یک خط مکش و تخلیه مشترک، بارهای حرارتی متغیر را مدیریت می‌کنند.

این معماری امکان کنترل دقیق‌تر ظرفیت، کاهش استهلاک کمپرسورها و افزایش پایداری عملیاتی سیستم سرمایش را فراهم می‌کند.

03

انواع رک سردخانه بر اساس تکنولوژی کمپرسور

انتخاب نوع رک سردخانه به ظرفیت، شرایط پروژه، نوع محصول، دمای مورد نیاز و کاربری سیستم بستگی دارد.

نوع رک کاربرد اصلی ویژگی کلیدی مناسب برای
رک پیستونی سردخانه‌های متوسط قابلیت تعمیر و سرویس آسان پروژه‌های متوسط MID
رک اسکرال فروشگاه‌ها و سردخانه‌های بالای صفر کم‌صدا و پربازده فروشگاهی RETAIL

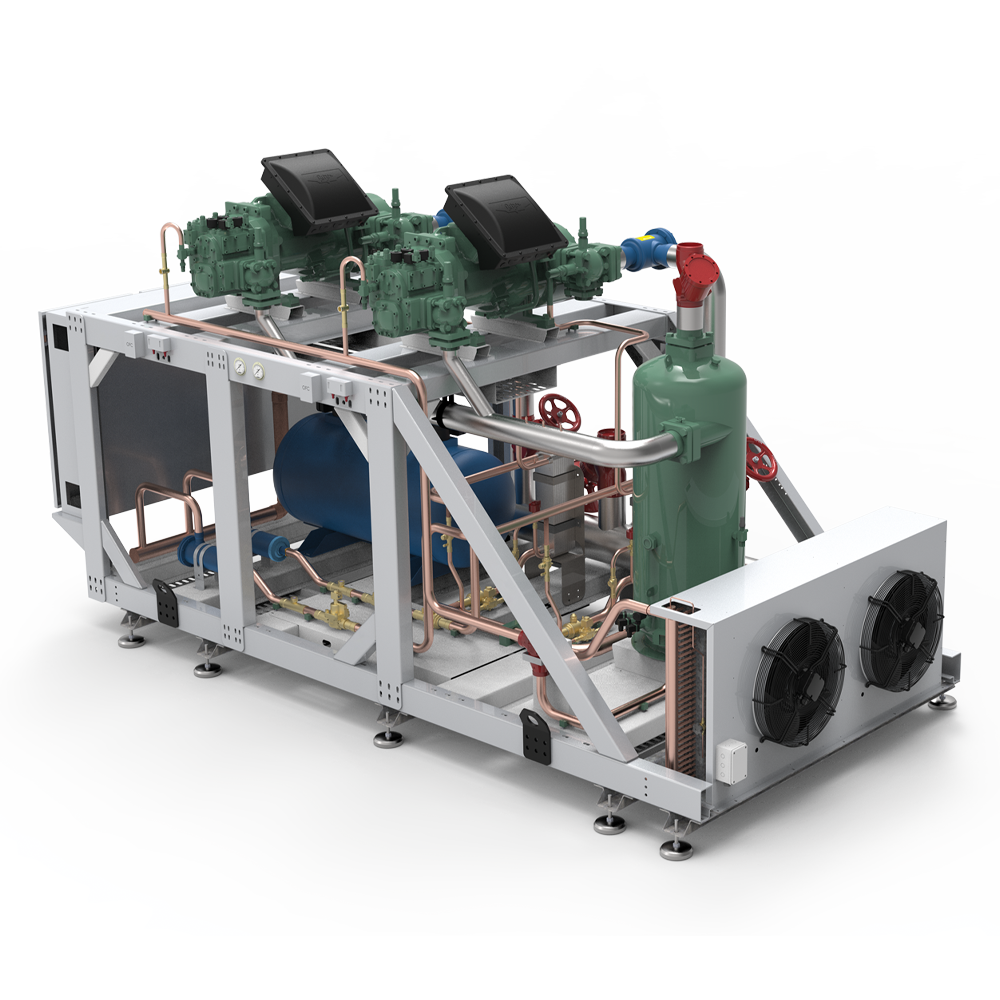

رک اسکرو سردخانه‌های بزرگ صنعتی ظرفیت بالا و کنترل بار پروژه‌های صنعتی HEAVY
انتخاب رک مناسب، فقط انتخاب کمپرسور نیست. ظرفیت، نوع کاربری، شرایط دمایی و الگوی مصرف باید هم‌زمان در طراحی سیستم سرمایش بررسی شوند.
● SMART REFRIGERATION

چرا سیستم رک سردخانه جایگزین سیستم‌های سنتی شده است؟

مقایسه عملکرد سیستم تک‌کمپرسوری با رک موازی در مدیریت بارهای حرارتی متغیر.

نمودار مدیریت مصرف انرژی

Load Balancing

اینفوگرافیک عملکرد رک موازی

Redundancy

سیستم سنتی

کمپرسور واحد 100%
عدم انعطاف بار High
ریسک توقف کامل Risk

رک مرکزی موازی

کمپرسور ۱ ON
کمپرسور ۲ ON
کمپرسور ۳ Standby
خط مکش و تخلیه مشترک PLC
