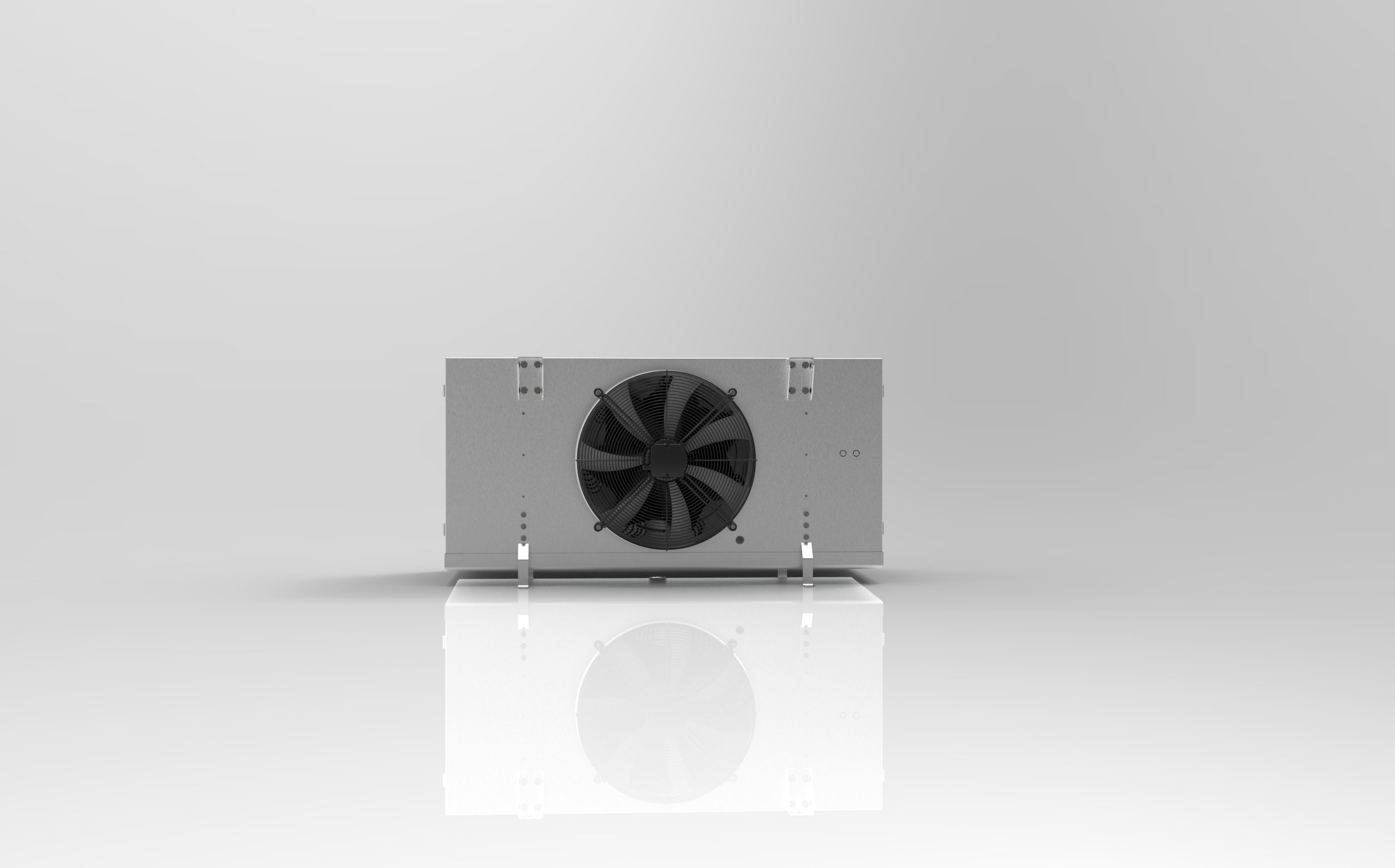

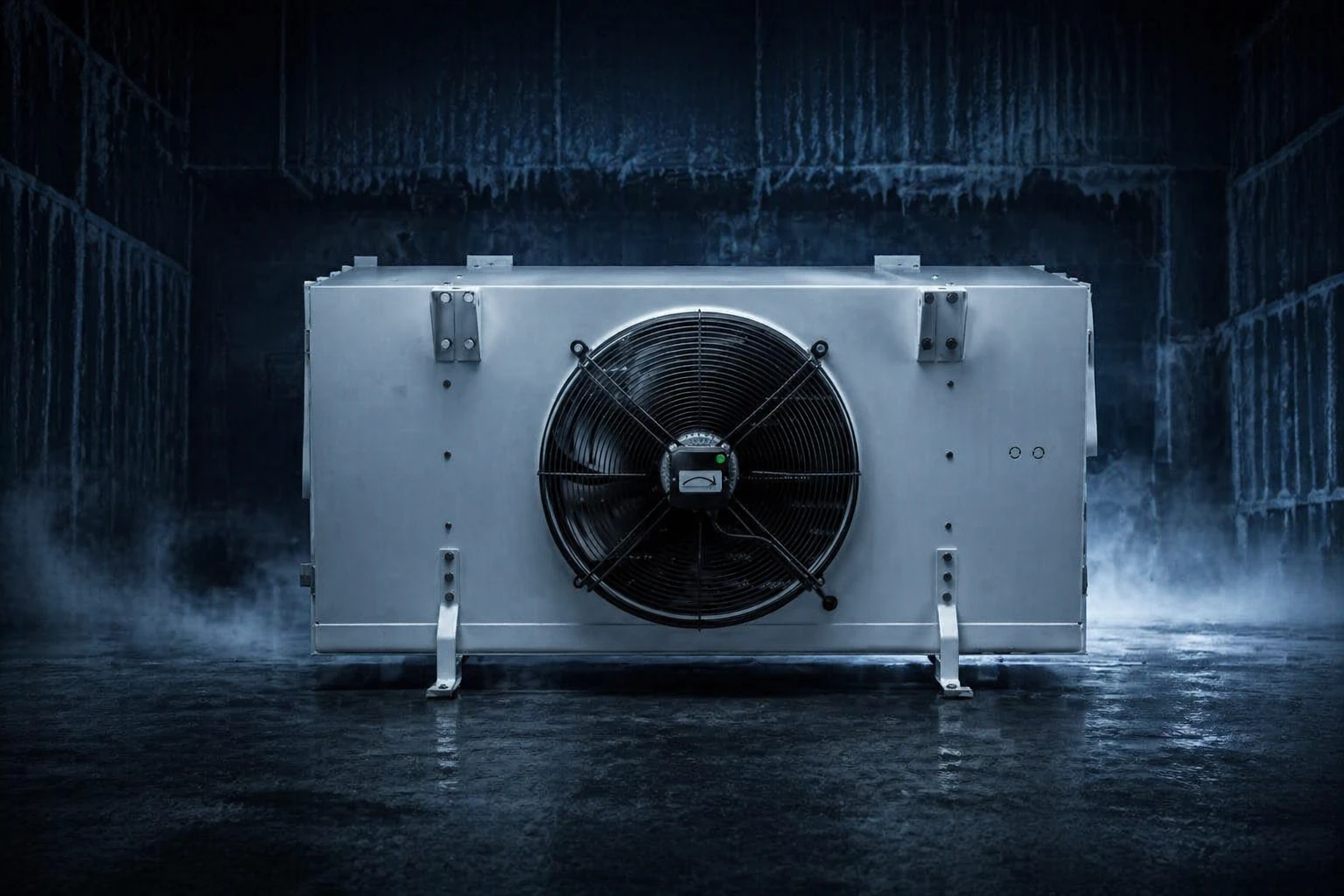

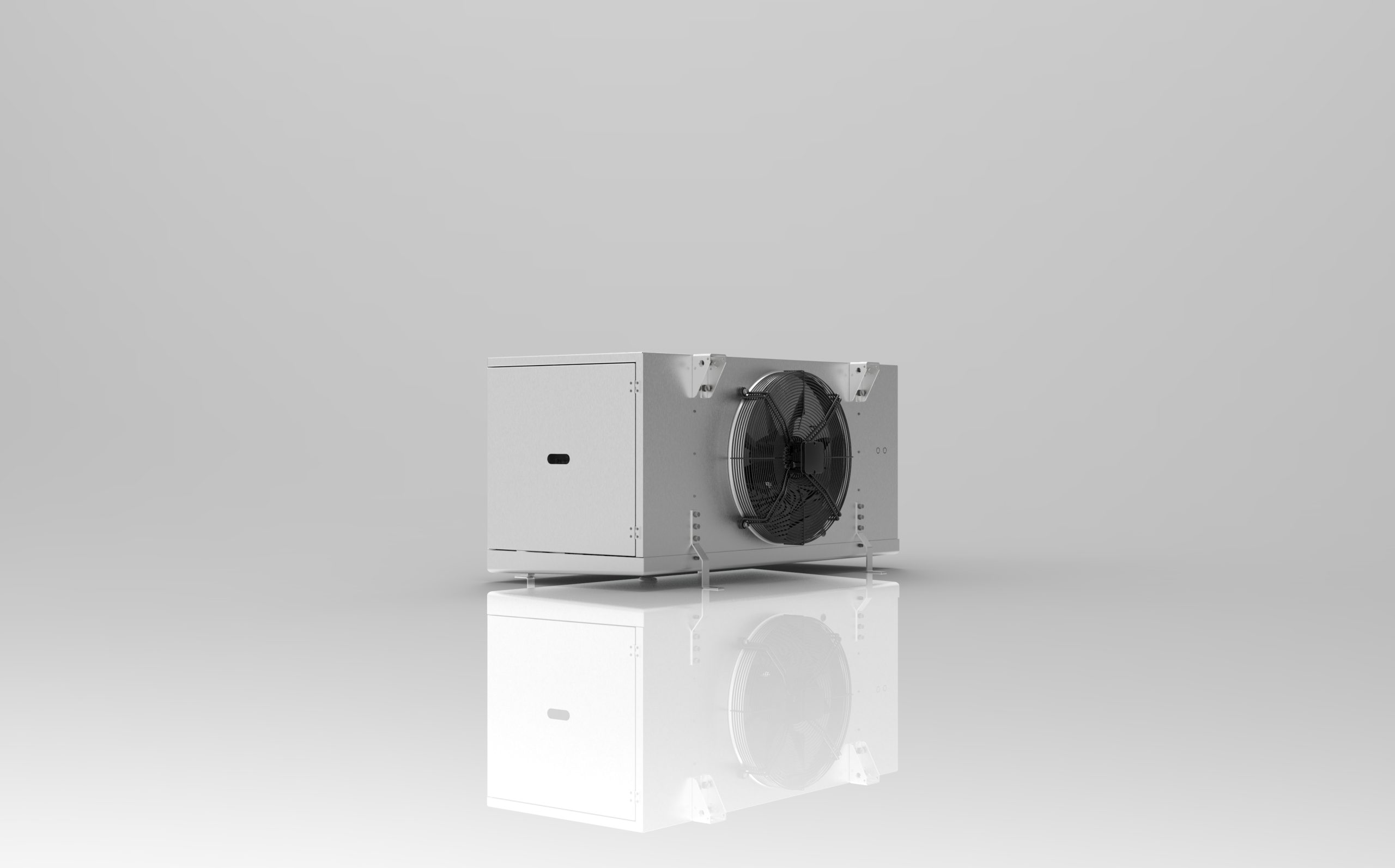

اواپراتور سردخانه آسه – مدل ACE130.6.4 (فن ۳۰۰mm)

اواپراتور سردخانه آسه ۵ اسب بخار مدل ACE130.6.4

اواپراتور سردخانه ACE130.6.4 از سری محصولات مکعبی شرکت آسه تجارت آسیا، گزینه‌ای مناسب برای تأمین سرمایش پایدار در سردخانه‌های بالای صفر و فضاهای صنعتی و تجاری با بار برودتی متوسط محسوب می‌شود. این مدل با ظرفیت اسمی ۵ اسب بخار، برای نصب به‌صورت آویز از سقف طراحی شده و به‌دلیل توزیع یکنواخت جریان هوا، عملکرد قابل‌اطمینانی را در کل فضای سردخانه ارائه می‌دهد.

ساختار مکعبی دستگاه به همراه پایه‌های جانبی، امکان نصب آسان و ایمن را فراهم کرده و باعث می‌شود اواپراتور بدون اشغال فضای مفید کف سردخانه مورد استفاده قرار گیرد. این ویژگی به‌خصوص در پروژه‌هایی که چیدمان تجهیزات اهمیت بالایی دارد، یک مزیت کاربردی به‌شمار می‌آید.

بدنه و طراحی ساختاری

بدنه اواپراتور ACE130.6.4 از ورق‌های مقاوم آلومینیومی یا فولاد گالوانیزه ساخته شده و با رنگ الکترواستاتیک کوره‌ای پوشش داده شده است. این نوع پوشش، مقاومت بالایی در برابر رطوبت، زنگ‌زدگی و شرایط خورنده محیط سردخانه ایجاد می‌کند و ظاهر یکنواخت و صنعتی دستگاه را در بلندمدت حفظ می‌نماید.

ضخامت ورق‌های بدنه به‌گونه‌ای انتخاب شده که ضمن حفظ استحکام مکانیکی، وزن دستگاه در محدوده استاندارد باقی بماند. همچنین طراحی سینی درین با شیب مناسب به سمت خروجی، باعث تخلیه آسان آب حاصل از دیفراست شده و از تجمع رطوبت یا یخ‌زدگی در زیر کویل جلوگیری می‌کند.

سیستم دیفراست

دیفراست اواپراتور ACE130.6.4 به‌صورت الکتریکی انجام می‌شود که برای کاربردهای بالای صفر، روشی مطمئن و قابل‌کنترل محسوب می‌گردد. این سیستم، ذوب یکنواخت برفک روی کویل را تضمین کرده و از افت راندمان حرارتی در طول زمان جلوگیری می‌کند. فاصله فین ۴.۵ میلی‌متر نیز به‌گونه‌ای انتخاب شده که ضمن حفظ راندمان بالا، تشکیل سریع برفک در شرایط کاری معمول را کاهش دهد.

کویل و تبادل حرارتی

کویل این اواپراتور از لوله‌های مسی 5.8 اینچ ساخته شده که به‌دلیل سطح مقطع مناسب، افت فشار کمی در مسیر مبرد ایجاد می‌کنند و به بهبود گردش مبرد و برگشت روغن کمک می‌نمایند. مداربندی لوله‌ها به‌صورت بهینه انجام شده تا جریان مبرد در تمام مدارهای کویل به‌شکل یکنواخت توزیع شود.

آرایش مثلثی (Staggered) لوله‌ها در مسیر جریان هوا، موجب افزایش سطح مؤثر تبادل حرارت شده و راندمان کلی سیستم را بهبود می‌بخشد. فین‌های آلومینیومی یقه‌دار نیز با استفاده از فرآیند اکسپند مکانیکی به لوله‌ها متصل شده‌اند تا تماس حرارتی کامل برقرار شود و انتقال حرارت با حداقل تلفات انجام گیرد.

تمامی کویل‌ها پیش از عرضه نهایی، تحت تست نشتی قرار گرفته و با مقدار مشخصی گاز نیتروژن شارژ می‌شوند تا از سلامت و کیفیت عملکرد دستگاه اطمینان حاصل شود. وجود والف سوزنی روی هدر مکش نیز امکان انجام تست‌های فنی و سرویس دوره‌ای را فراهم می‌کند.

فن و جریان هوا

اواپراتور ACE130.6.4 قابلیت تجهیز به فن‌های EBM ساخت آلمان یا DUNLI ساخت چین را دارد. این فن‌ها با ایجاد جریان هوای یکنواخت و پایدار، توزیع سرمایش را در سراسر فضای سردخانه تضمین می‌کنند. دبی هوادهی حدود ۱۴۸۰ مترمکعب بر ساعت، این مدل را برای سردخانه‌های بالای صفر و کاربردهای تجاری و صنعتی مناسب کرده است. انتخاب نوع فن، بر اساس نیاز پروژه و بودجه کارفرما انجام می‌شود و می‌تواند روی قیمت نهایی دستگاه تأثیرگذار باشد.

کاربرد اواپراتور ACE130.6.4

این اواپراتور عمدتاً در سردخانه‌های بالای صفر مورد استفاده قرار می‌گیرد. با توجه به فاصله فین ۴.۵ میلی‌متر، استفاده از این مدل در دماهای پایین‌تر از محدوده توصیه‌شده می‌تواند منجر به افزایش تشکیل برفک شود؛ بنابراین برای سردخانه‌های زیر صفری، انتخاب اواپراتورهایی با فاصله فین بیشتر پیشنهاد می‌شود.

ظرفیت جذب حرارتی

اواپراتور ACE130.6.4 در شرایط مختلف کاری، ظرفیت جذب حرارتی زیر را ارائه می‌دهد:

• در Tr = 0°C و ΔT = 10°C معادل 4.4 کیلووات
• در Tr = 0°C و ΔT = 8°C معادل 3.3 کیلووات

این مقادیر نشان می‌دهد که دستگاه قابلیت استفاده در طیف متنوعی از سیستم‌های تبرید بالای صفر را دارد و می‌تواند با توجه به شرایط پروژه، به‌درستی انتخاب و به‌کار گرفته شود.

مشخصات فنی و ابعاد

اواپراتور سردخانه آسه مدل ACE130.6.4 با وزن تقریبی 51 کیلوگرم و ابعاد استاندارد، امکان نصب آسان و بهره‌برداری مطمئن را فراهم می‌کند. ابعاد کلی دستگاه شامل طول ۹۵۰ میلی‌متر، عرض ۶۱۰ میلی‌متر و ارتفاع ۴۶۰ میلی‌متر است. سایز خروجی درین ۳/۴ اینچ در نظر گرفته شده تا تخلیه آب دیفراست بدون مشکل انجام شود.

قیمت اواپراتور سردخانه ACE130.6.4

قیمت اواپراتور سردخانه‌ای ACE130.6.4 با توجه به نوسانات بازار، نوع فن انتخابی و شرایط تأمین متغیر است. جهت دریافت قیمت به‌روز و مشاوره تخصصی، می‌توانید با واحد فروش شرکت آسه تجارت آسیا تماس بگیرید. این محصول با توجه به موجودی انبار، در کوتاه‌ترین زمان ممکن قابل تحویل خواهد بود.
