چیلرهای تراکمی آب‌خنک و هواخنک
در برخی چیلرهای تراکمی و تجهیزات تهویه مطبوع مرکزی که برای این مبرد طراحی یا تأیید شده‌اند، R407C برای سرمایش ساختمان‌های تجاری و صنعتی قابل استفاده است.

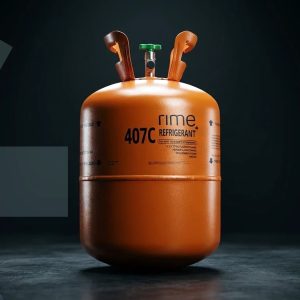

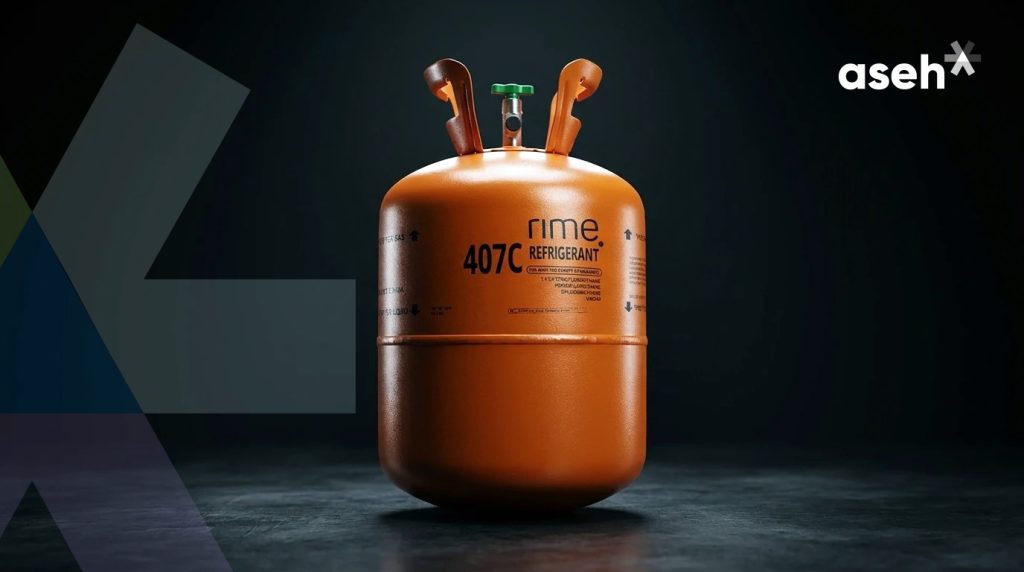

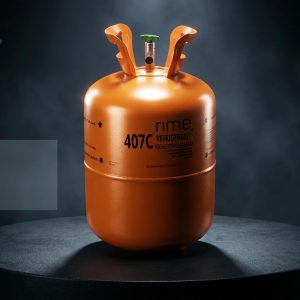

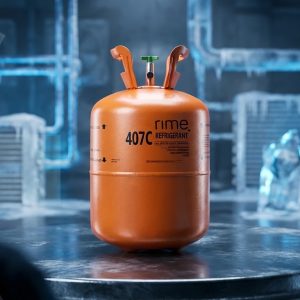

R407 C | استعلام قیمت و خرید عمده گاز سردخانه
خلاصه مشخصات فنی
توضیحات کوتاه
گاز مبرد R407C یکی از پرکاربردترین مبردهای هیدروفلوئوروکربنی (HFC) با پتانسیل تخریب لایه ازون صفر (
ODP
=
0
ODP=0
)...
گارانتی اصالت کالا
تکنولوژی روز دنیا
صدور پیش‌فاکتور در کمترین زمان ممکن
سؤالات متداول
گاز مبرد R407C چیست و چه کاربردی دارد؟ ▼
گاز R407C یک مبرد هیدروفلوئوروکربنی (HFC) و مخلوطی زئوتروپیک است که به‌عنوان جایگزین اصلی و سازگار با محیط‌زیست برای گاز قدیمی R22 در سیستم‌های تهویه مطبوع، چیلرهای تراکمی هواخنک و آب‌خنک، روف‌تاپ یونیت‌ها و پکیج‌های سرمایشی طراحی شده است.
ترکیب شیمیایی گاز R407C از چه موادی تشکیل شده است؟ ▼
این گاز از ترکیب سه مبرد HFC با درصد جرمی مشخص زیر تشکیل شده است:
HFC-32 (۲۳٪ وزنی) - جهت بهبود ظرفیت برودتی
HFC-125 (۲۵٪ وزنی) - جهت کنترل و کاهش اشتعال‌پذیری
HFC-134a (۵۲٪ وزنی) - جهت تنظیم فشار و پایداری ترمودینامیکی سیستم
آیا گاز R407C برای لایه ازون ضرر دارد؟ ▼
خیر. پتانسیل تخریب لایه ازون در این گاز (
𝑂
𝐷
𝑃
=
0
ODP=0
) است؛ بنابراین هیچ آسیبی به لایه ازون وارد نمی‌کند. با این حال، مقدار GWP (پتانسیل گرمایش جهانی) آن معادل
1774
1774
است.
تفاوت اصلی گاز R407C با گاز R410A در چیست؟ ▼
فشار کاری گاز R407C بسیار به گاز R22 نزدیک است؛ به همین دلیل در هنگام رتروفیت و جایگزینی روی سیستم‌های قدیمی، معمولاً نیازی به تعویض لوله‌کشی و قطعات به دلیل فشار بالا نیست. در مقابل، گاز R410A فشار کاری بسیار بالاتری (حدود ۱.۶ برابر) دارد و نیازمند تجهیزات با طراحی کاملاً مقاوم‌سازی‌شده است.
پدیده «گلاید دمایی» (Temperature Glide) در R407C چیست؟ ▼
از آنجا که R407C یک مخلوط زئوتروپیک است، تغییر فاز آن (تبخیر یا تقطیر) در یک دمای ثابت انجامچ نمی‌شود، بلکه بازه‌ای حدود
4
4
تا
5
5
کلوین به عنوان اختلاف دمایی بین نقطه حباب (Bubble Point) و نقطه شبنم (Dew Point) وجود دارد که به آن گلاید دمایی می‌گویند.
روش صحیح شارژ گاز R407C چگونه است؟ ▼
به‌دلیل ساختار چندجزئی و پدیده گلاید دمایی، شارژ این گاز باید حتماً به‌صورت مایع (Liquid Phase) انجام گیرد تا ترکیب درصد جرمی مبرد در سیلندر و مدار برودتی دست‌نخورده باقی بماند. شارژ به‌صورت گاز (بخار) موجب تغییر ترکیب و افت شدید عملکرد سیستم می‌شود.
چه روغنی برای کمپرسورهای کارکننده با R407C مناسب است؟ ▼
این گاز با روغن‌های معدنی (Mineral Oil) سازگاری ندارد. برای سیستم‌های R407C باید حتماً از روغن‌های مصنوعی POE (پلی‌ال‌استر) استفاده شود تا بازگشت روغن به کمپرسور به درستی انجام گیرد.
آیا می‌توان R407C را به‌طور مستقیم جایگزین R22 کرد (رتروفیت)؟ ▼
بله، اما این کار مستلزم انجام اقداماتی است: تخلیه کامل روغن معدنی قبلی، شستشوی مدار و شارژ مجدد با روغن POE، تعویض فیلتر درایر، و بررسی شیرهای انبساط (در صورت نیاز تنظیم یا تعویض TXV/EXV).
کلاس ایمنی و اشتعال‌پذیری گاز R407C بر اساس استاندارد ASHRAE چیست؟ ▼
این گاز در کلاس ایمنی A1 قرار دارد؛ یعنی کاملاً غیرسمی و غیرقابل اشتعال است و استفاده از آن در محیط‌های عمومی و مسکونی ایمن محسوب می‌شود.
در صورت بروز نشتی در سیستم، آیا می‌توان گاز R407C را شارژ تکمیلی (Top-up) کرد؟ ▼
در صورت نشتی جزئی، شارژ تکمیلی با مایع امکان‌پذیر است. اما اگر نشتی عمده رخ داده باشد، به‌دلیل تبخیر نامتقارن اجزای مخلوط زئوتروپیک، ترکیب درصد مبرد باقیمانده در سیستم تغییر می‌کند؛ لذا در چنین مواردی توصیه می‌شود مبرد باقیمانده کاملاً تخلیه، سیستم وکیوم و شارژ مجدد کامل انجام شود.
گاز مبرد R407C یکی از مبردهای هیدروفلوئوروکربنی (HFC) است که در سیستم‌های برودتی، چیلرهای تراکمی و تجهیزات تهویه مطبوع دمای متوسط و بالا کاربرد دارد. این مبرد با پتانسیل تخریب لایه ازون صفر (ODP=0) و خواص ترمودینامیکی نزدیک به R22، در برخی تجهیزات سازگار و پروژه‌های تبدیل مبرد مورد استفاده قرار می‌گیرد. بااین‌حال، انتخاب آن مستلزم بررسی طراحی مدار، روغن کمپرسور، محدوده عملکرد و دستورالعمل سازنده است.
یکی از ویژگی‌های تعیین‌کننده R407C، ساختار زئوتروپیک آن است؛ یعنی اجزای تشکیل‌دهنده مخلوط در فشار ثابت، دماهای تبخیر و میعان یکسانی ندارند. شناخت این ویژگی برای شارژ صحیح، محاسبه سوپرهیت و ساب‌کولینگ و ارزیابی عملکرد اواپراتور و کندانسور اهمیت دارد.
۰پتانسیل تخریب ازون (ODP)
۸۶٫۲جرم مولکولی بر حسب گرم بر مول
A1کلاس ایمنی ASHRAE
≈ ۵ Kگلاید دمایی تقریبی
۰۱ / ساختار شیمیایی
ساختار شیمیایی و ترکیب درصد R407C
این مبرد از سه جزء HFC با درصدهای جرمی متفاوت تشکیل شده است که مجموع آن‌ها ترکیب اسمی مخلوط را مشخص می‌کند.
درصد جرمی اجزای مبرد
HFC-32دی‌فلوئورومتان
۲۳٪
مشارکت در ظرفیت سرمایشی و خواص ترمودینامیکی مخلوط
HFC-125پنتافلوئورواتان
۲۵٪
نقش مهم در تنظیم خواص مخلوط و کاهش اشتعال‌پذیری
HFC-134aتترافلوئورواتان
۵۲٪
مشارکت در تنظیم فشار و رفتار حرارتی مبرد
A1
ماهیت زئوتروپیک و گلاید دمایی
R407C یک مخلوط زئوتروپیک است. در یک فشار مشخص، ترکیب مایع و بخار آن در حین تغییر فاز یکسان باقی نمی‌ماند؛ بنابراین دمای آغاز تبخیر و دمای پایان تبخیر متفاوت است.
دمای حباب (Bubble Point) برای تعیین شرایط مایع اشباع و محاسبه ساب‌کولینگ کاربرد دارد. در مقابل، دمای شبنم (Dew Point) مرجع محاسبه سوپرهیت در بخار مبرد است. انتخاب مرجع اشتباه می‌تواند به ارزیابی نادرست عملکرد سیستم منجر شود.
نکته مهم در شارژ مبرد
R407C باید از سیلندر به‌صورت مایع برداشت شود تا ترکیب اجزای مخلوط تا حد امکان حفظ شود. هنگام شارژ در خط مکش، روش ورود مبرد باید مطابق دستورالعمل سازنده باشد تا از ورود مایع به کمپرسور جلوگیری شود.
۰۲ / داده‌های مهندسی
مشخصات فیزیکی، حرارتی و زیست‌محیطی R407C
مقادیر زیر برای شناخت اولیه خواص مبرد ارائه شده‌اند؛ مقادیر وابسته به شرایط باید با دیتاشیت سازنده و شرایط مرجع تطبیق داده شوند.
| پارامتر فنی | مقدار یا مشخصه |
|---|---|
| نام مبرد | R407C |
| خانواده شیمیایی | HFC — مخلوط زئوتروپیک |
| اجزای تشکیل‌دهنده | R32 / R125 / R134a |
| ترکیب جرمی | ۲۳٪ / ۲۵٪ / ۵۲٪ |
| فرمول اجزا | CH₂F₂ / CHF₂CF₃ / CH₂FCF₃ |
| جرم مولکولی | حدود ۸۶٫۲ g/mol |
| دمای حباب در فشار اتمسفر | حدود −۴۳٫۶ °C؛ نیازمند تطبیق با مرجع |
| دمای شبنم در فشار اتمسفر | حدود −۳۶٫۶ °C؛ نیازمند تطبیق با مرجع |
| گلاید دمایی | حدود ۴٫۹ تا ۵٫۱ K؛ وابسته به فشار |
| دمای بحرانی | حدود ۸۶ °C |
| فشار بحرانی | حدود ۴۶٫۳ bar یا ۴٫۶۳ MPa |
| چگالی بخار در نقطه جوش نرمال | حدود ۴٫۵۵ kg/m³؛ تقریبی |
| چگالی مایع در دمای ۲۵ درجه سلسیوس | حدود ۱۱۳۸ kg/m³؛ تقریبی |
| حرارت نهان تبخیر در نقطه جوش | حدود ۲۴۹٫۹ kJ/kg؛ تقریبی |
| پتانسیل تخریب لایه ازون (ODP) | صفر |
| پتانسیل گرمایش جهانی (GWP، مبنای AR4) | ۱۷۷۴ |
| کلاس ایمنی ASHRAE | A1؛ سمیت پایین‌تر و بدون انتشار شعله در آزمون استاندارد |
| روغن رایج سازگار | POE — پلی‌ال‌استر؛ با تأیید سازنده تجهیزات |
ملاحظات فنی:
چگالی، فشار، دمای تغییر فاز و حرارت نهان به شرایط ترمودینامیکی وابسته‌اند.
دمای حباب و شبنم باید در فشار مرجع یکسان بررسی شوند. مقدار GWP نیز به نسخه
مرجع ارزیابی وابسته است؛ برای کاربردهای قانونی، مقررات جاری منطقه را بررسی کنید.
۰۳ / کاربردهای صنعتی
کاربردها و مزایای عملیاتی گاز R407C
کاربرد مناسب مبرد باید بر اساس طراحی مدار، ظرفیت موردنیاز، محدوده دمایی و تأییدیه سازنده تعیین شود.
روف‌تاپ و پکیج یونیت
در تجهیزات یکپارچه تهویه مطبوع با مدار انبساط مستقیم (DX)، استفاده از R407C به سازگاری کمپرسور، شیر انبساط و مشخصات طراحی دستگاه وابسته است.
داکت اسپلیت و تجهیزات تهویه مطبوع
این مبرد در برخی تجهیزات تهویه مطبوع دمای متوسط و بالا کاربرد دارد. سازگاری آن با هر دستگاه باید از روی پلاک و مستندات فنی بررسی شود.
رتروفیت سیستم‌های قدیمی R22
تبدیل برخی سیستم‌های R22 به R407C امکان‌پذیر است؛ اما به ارزیابی روغن، آب‌بندها، شیر انبساط، ظرفیت، کنترل فشار و تأیید سازنده نیاز دارد.
عدم تخریب لایه ازون
پتانسیل تخریب لایه ازون R407C برابر صفر است؛ این ویژگی به معنی صفر بودن اثر آن بر گرمایش جهانی نیست.
کلاس ایمنی A1
این مبرد در طبقه‌بندی مربوط در گروه A1 قرار دارد؛ بااین‌حال تهویه و رعایت دستورالعمل‌های ایمنی ضروری است.
خواص نزدیک به R22
رفتار فشاری و ترمودینامیکی آن در بسیاری از شرایط به R22 نزدیک است، اما ظرفیت و راندمان به طراحی و شرایط کارکرد وابسته‌اند.
۰۴ / سرویس و نگهداری
الزامات اجرایی و نکات فنی مهم شارژ R407C
ساختار زئوتروپیک این مبرد و الزامات روغن‌کاری، رعایت روش صحیح سرویس و شارژ را ضروری می‌کند.
سازگاری روغن روان‌کننده
R407C معمولاً با روغن پلی‌ال‌استر (POE) استفاده می‌شود. روغن‌های معدنی و آلکیل‌بنزن در بسیاری از تبدیل‌های R22 برای بازگشت مطمئن روغن مناسب نیستند. نوع روغن و میزان مجاز باقیمانده روغن قبلی باید مطابق دستورالعمل سازنده کمپرسور تعیین شود؛ یک حد ثابت برای همه تجهیزات قابل تعمیم نیست.
مدیریت گلاید حرارتی
در طراحی و ارزیابی اواپراتور و کندانسور باید اختلاف دمای حباب و شبنم لحاظ شود. برای محاسبه سوپرهیت از دمای شبنم و برای ساب‌کولینگ از دمای حباب در فشار مربوط استفاده کنید. انتخاب اواپراتور غرقابی یا هر مبدل دیگر باید براساس طراحی تأییدشده انجام شود.
نشتی و شارژ مجدد
در صورت نشتی، ابتدا منبع نشتی را برطرف و مقدار مبرد ازدست‌رفته را ارزیابی کنید. پس از نشتی قابل‌توجه یا نامشخص، بازیابی مبرد، تخلیه و وکیوم استاندارد و شارژ مجدد براساس وزن و دستورالعمل سازنده معمولاً روش مطمئن‌تری از شارژ بدون ارزیابی است.
تنظیم شیر انبساط و کنترل عملکرد
در تبدیل سیستم، شیر انبساط، محدوده عملکرد کمپرسور، فشارهای مکش و دهش، سوپرهیت، ساب‌کولینگ و بار حرارتی باید بررسی شوند. شباهت فشار کاری به R22 به‌تنهایی تضمین‌کننده ظرفیت یا راندمان یکسان نیست.
جمع‌بندی مهندسی
انتخاب R407C؛ فراتر از شباهت فشار کاری
R407C مبردی زئوتروپیک با پتانسیل تخریب ازون صفر و کلاس ایمنی A1 است که در برخی سیستم‌های تبرید و تهویه مطبوع و در تبدیل‌های تأییدشده از R22 کاربرد دارد. انتخاب صحیح آن به ظرفیت سرمایشی، راندمان انرژی، نوع روغن، گلاید دمایی، محدوده عملکرد کمپرسور و شرایط واقعی پروژه وابسته است. شارژ مایع و اجرای اصولی سرویس از الزامات عملکرد مطمئن سیستم به شمار می‌روند.
ASEH دانش فنی در زنجیره برودت
دانش فنی · استانداردهای بین‌المللی
TECHNICAL REFERENCES / 04
پشتوانه علمی، تصمیم مهندسی
برای بررسی دقیق ویژگی‌های ترمودینامیکی، طبقه‌بندی ایمنی و الزامات بهره‌برداری مبرد R407C، رجوع به اسناد فنی معتبر اهمیت دارد. منابع زیر مسیر دسترسی به استانداردها، داده‌های خواص سیالات و راهنماهای تخصصی صنعت تبرید را فراهم می‌کنند.
01
استاندارد ایمنی
ASHRAE Standard 34
Designation and Safety Classification of Refrigerants
مرجع نام‌گذاری و طبقه‌بندی ایمنی مبردها؛ مناسب برای بررسی گروه ایمنی و شناسه استاندارد سیالات مبرد.
02
داده‌های ترمودینامیکی
NIST Chemistry WebBook
Thermophysical Properties of Fluid Systems
پایگاه داده مؤسسه ملی استاندارد و فناوری آمریکا برای بررسی خواص فیزیکی و ترموفیزیکی سیالات. دسترسی به داده هر مبرد به پوشش همان ماده در پایگاه وابسته است.
03
راهنمای کاربردی
Chemours · Suva 407C
Refrigerant Retrofit Guidelines
راهنمای فنی مرتبط با جایگزینی مبرد و ملاحظات تبدیل سیستم‌های طراحی‌شده برای R22 به مبرد R407C؛ از جمله بررسی روغن، اجزای سیستم و شرایط عملکرد.
04
تحلیل کمپرسور
BITZER Refrigerant Report
Refrigerants · Properties · Compressor Applications
مرجع فنی برای بررسی ویژگی‌های مبردها و ارزیابی آن‌ها در کاربردهای کمپرسوری؛ انتخاب مبرد باید با توجه به محدوده کاری و مشخصات تجهیز انجام شود.
