۰۱
عدم تخریب لایه اوزون
به‌دلیل نداشتن کلر در ساختار مولکولی، پتانسیل تخریب لایه اوزون آن برابر صفر است. با این حال، صفر بودن ODP به معنی بی‌اثر بودن بر گرمایش زمین نیست.

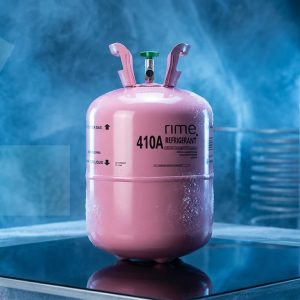

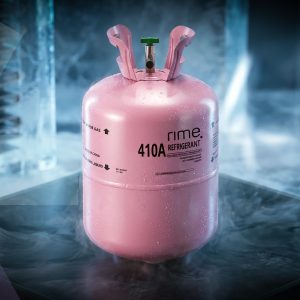

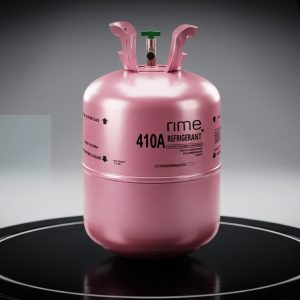

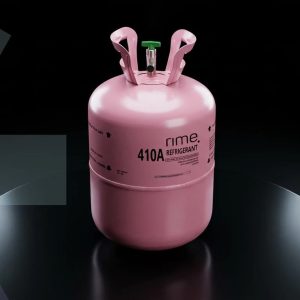

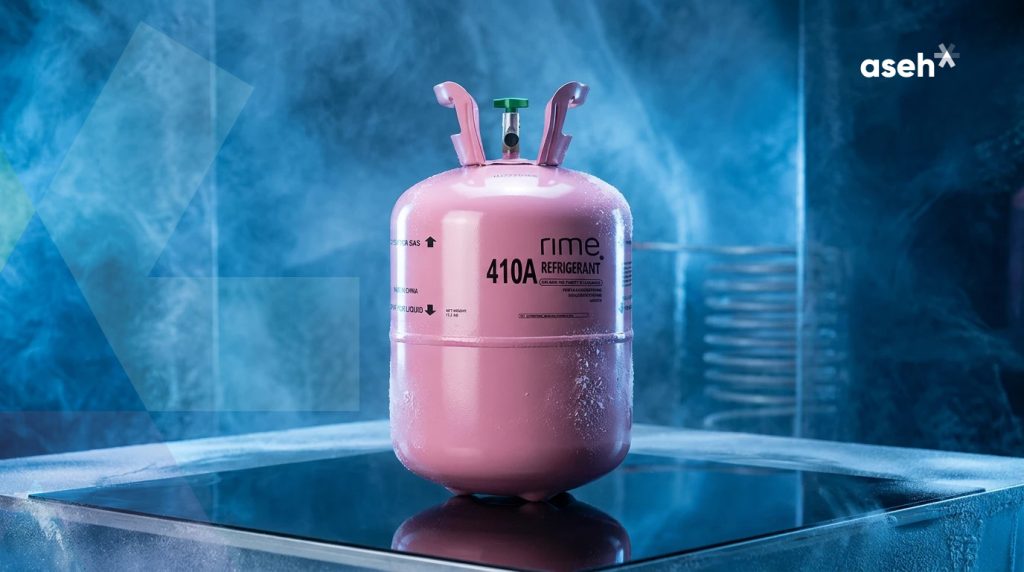

R410a | استعلام قیمت و خرید عمده گاز سردخانه
خلاصه مشخصات فنی
توضیحات کوتاه
گاز مبرد R410A رایم (rime) از مبردهای پرکاربرد و دوستدار محیط‌زیست برای سیستم‌های تهویه مطبوع، چیلرها و اسپلیت‌های اینور...
گارانتی اصالت کالا
تکنولوژی روز دنیا
صدور پیش‌فاکتور در کمترین زمان ممکن
سؤالات متداول
گاز مبرد R410A از چه موادی تشکیل شده است؟ ▼
R410A مخلوطی شبه‌آزئوتروپیک از دو مبرد هیدروفلوئوروکربنی R32 و R125 است که هرکدام ۵۰ درصد وزنی ترکیب را تشکیل می‌دهند.
گاز R410A در چه دستگاه‌هایی کاربرد دارد؟ ▼
این مبرد در برخی کولرهای گازی اسپلیت و داکت‌اسپلیت، سامانه‌های VRF/VRV، پمپ‌های حرارتی و چیلرهایی استفاده می‌شود که برای کار با R410A طراحی شده‌اند. نوع مبرد مجاز را از پلاک دستگاه یا دفترچه سازنده بررسی کنید.
آیا می‌توان R410A را جایگزین R22 کرد؟ ▼
خیر، جایگزینی مستقیم R410A با R22 توصیه نمی‌شود. فشار کاری، روغن کمپرسور و الزامات قطعات در این دو مبرد متفاوت است؛ هرگونه تغییر باید با تأیید سازنده و بررسی تخصصی سیستم انجام شود.
آیا R410A به لایه اوزون آسیب می‌زند؟ ▼
پتانسیل تخریب اوزون (ODP) این مبرد صفر است، زیرا در ساختار آن کلر وجود ندارد. بااین‌حال، ODP صفر به معنای بی‌اثر بودن بر گرمایش جهانی نیست و R410A دارای پتانسیل گرمایش جهانی قابل‌توجهی است.
کلاس ایمنی R410A چیست؟ ▼
R410A معمولاً در گروه ایمنی A1 طبق طبقه‌بندی ASHRAE قرار می‌گیرد. با وجود این طبقه‌بندی، نشت گسترده می‌تواند اکسیژن محیط را جابه‌جا کند و فشار بالای کپسول یا مدار نیز خطرآفرین است؛ دستورالعمل‌های ایمنی باید رعایت شوند.
هنگام شارژ سیستم با R410A چه نکته‌ای مهم است؟ ▼
برای حفظ نسبت اجزای مخلوط، R410A باید از فاز مایع شارژ شود. شارژ وزنی با ترازو و مطابق دستورالعمل سازنده، همراه با کنترل شرایط عملکرد سیستم، روش قابل‌اتکاتری است. ورود ناگهانی مایع به کمپرسور می‌تواند به آن آسیب بزند.
چه روغنی برای سیستم‌های R410A استفاده می‌شود؟ ▼
در بسیاری از کمپرسورهای طراحی‌شده برای R410A از روغن پلی‌ال‌استر (POE) استفاده می‌شود. نوع و گرید روغن باید با مشخصات کمپرسور و تأییدیه سازنده تطبیق داده شود؛ روغن‌های دیگر را بدون تأیید جایگزین نکنید.
آیا تجهیزات سرویس R22 برای R410A مناسب هستند؟ ▼
نه لزوماً. R410A در بسیاری از شرایط فشار کاری بالاتری نسبت به R22 دارد؛ بنابراین شیلنگ‌ها، مانیفولد، لوله‌ها، شیرها و سایر اجزا باید از نظر فشار مجاز و تأییدیه سازنده بررسی شوند.
از کجا بفهمم دستگاه من با R410A سازگار است؟ ▼
پلاک مشخصات دستگاه، دفترچه سرویس و مستندات سازنده را بررسی کنید. استفاده از مبردی غیر از مبرد تعیین‌شده برای دستگاه می‌تواند به عملکرد، ایمنی و قطعات سیستم آسیب بزند.
چگونه قیمت عمده یا پیش‌فاکتور R410A را دریافت کنم؟ ▼
برای استعلام قیمت و دریافت پیش‌فاکتور، از گزینه «دریافت پیش‌فاکتور فوری» یا فرم ثبت سفارش استفاده کنید؛ همچنین می‌توانید مستقیماً با واحد فروش آسه تجارت آسیا تماس بگیرید.
شماره تماس :09108112496
راهنمای تخصصی مبردها / R410A
گاز مبرد R410A؛ ساختار شیمیایی، مشخصات فنی و الزامات کاربرد
مبرد R410A با نام‌های تجاری شناخته‌شده‌ای مانند Puron®، Genetron® AZ-20 و Suva® 410A، ترکیبی هیدروفلوئوروکربنی (HFC) و شبه‌آزئوتروپیک است که برای استفاده در سیستم‌های تهویه مطبوع، چیلرها و پمپ‌های حرارتی توسعه یافت. این مبرد به‌عنوان جایگزینی برای R22 در تجهیزات طراحی‌شده و سازگار با آن به کار رفته است. با وجود شباهت در کاربرد، فشار کاری و الزامات روغن‌کاری آن با R22 تفاوت مهمی دارد؛ بنابراین جایگزینی باید براساس طراحی و تأیید سازنده تجهیزات انجام شود.
ترکیب شیمیایی / Chemical Composition
ترکیب وزنی برابر از دو مبرد
R410A از دو جزء هیدروفلوئوروکربنی تشکیل شده است.
R32
دی‌فلوئورومتان
CH₂F₂
۵۰٪ وزنی
R125
پنتافلوئورواتان
C₂HF₅
۵۰٪ وزنی
نسبت وزنی
۵۰ / ۵۰
پتانسیل تخریب اوزون
۰
ODP — بدون کلر
کلاس ایمنی متداول
A1
براساس طبقه‌بندی ASHRAE
وزن مولکولی تقریبی
۷۲٫۵۸
g/mol
Puron®
Genetron® AZ-20
Suva® 410A
مخلوط HFC
عملکرد و ویژگی‌ها / Performance
ویژگی‌ها و مزایای برجسته مبرد R410A
عملکرد این مبرد حاصل ترکیب خواص ترمودینامیکی، انتقال حرارت و طراحی متناسب تجهیزات است؛ ارزیابی مزایای آن باید در کنار فشار کاری و الزامات زیست‌محیطی انجام شود.
۰۲
ظرفیت برودتی حجمی بالا
ظرفیت برودتی حجمی بالای R410A امکان طراحی تجهیزات فشرده‌تر را فراهم می‌کند. مقایسه ظرفیت با R22 به شرایط تبخیر، تقطیر و راندمان تجهیزات وابسته است.
۰۳
لغزش دمایی بسیار کم
این مخلوط شبه‌آزئوتروپیک است و در تغییر فاز، لغزش دمایی ناچیزی دارد؛ ویژگی‌ای که رفتار آن را در بسیاری از شرایط به مبردهای تک‌جزئی نزدیک می‌کند.
۰۴
امکان طراحی مبدل‌های فشرده
ظرفیت برودتی حجمی و ویژگی‌های انتقال حرارت می‌توانند به کاهش ابعاد برخی اجزای مدار کمک کنند. اندازه نهایی لوله‌ها، فین‌ها و کویل‌ها باید براساس محاسبات مهندسی تعیین شود.
۰۵
طبقه ایمنی A1
در طبقه‌بندی استاندارد ASHRAE 34، این مبرد در گروهی با سمیت پایین‌تر و بدون انتشار شعله در آزمون استاندارد مربوط قرار می‌گیرد. رعایت تهویه، محدودیت شارژ و دستورالعمل سازنده همچنان ضروری است.
نکته زیست‌محیطی: مقدار GWP مبرد R410A در چارچوب گزارش چهارم ارزیابی IPCC برابر ۲۰۸۸ گزارش شده است. این مبرد با وجود ODP = 0، دارای پتانسیل گرمایش جهانی قابل‌توجه است و در بسیاری از سیاست‌های اقلیمی، مشمول برنامه‌های کاهش مصرف مبردهای HFC می‌شود.
داده‌های مرجع / Technical Data
جدول مشخصات فنی و خواص ترموفیزیکی R410A
مقادیر زیر برای شناخت اولیه مبرد و بررسی مشخصات مرجع ارائه شده‌اند. فشار و دمای اشباع تابع شرایط عملیاتی هستند و باید در طراحی یا سرویس با داده‌های معتبر سازنده و نرم‌افزار خواص مبرد تطبیق داده شوند.
مشخصات شیمیایی، ایمنی و عملکردی
در موبایل، جدول را افقی پیمایش کنید ←| مشخصه فنی | مقدار / واحد | توضیح مهندسی |
|---|---|---|
| فرمول اجزای شیمیایی | R32: CH₂F₂ R125: C₂HF₅ |
مخلوط HFC با نسبت وزنی ۵۰٪ از هر جزء |
| کلاس ایمنی | A1 | طبقه‌بندی براساس استاندارد ASHRAE 34 |
| پتانسیل تخریب اوزون | ODP = 0 | فاقد کلر و بدون پتانسیل تخریب اوزون در چارچوب شاخص ODP |
| پتانسیل گرمایش جهانی | GWP = 2088 | مقدار مبتنی بر گزارش چهارم ارزیابی IPCC؛ مقادیر گزارش‌های جدیدتر ممکن است متفاوت باشند. |
| جرم مولی متوسط | 72.58 g/mol | میانگین وزنی جرم مولی اجزای مخلوط |
| نقطه جوش نرمال | حدود ۵۱٫۵- درجه سلسیوس | دمای اشباع در فشار مطلق یک اتمسفر؛ مقدار تقریبی |
| دمای بحرانی | حدود ۷۲٫۵ درجه سلسیوس | مقدار تقریبی؛ برای طراحی دقیق به مرجع خواص ترموفیزیکی مراجعه شود. |
| فشار بحرانی | حدود ۴۹ بار مطلق | مقدار تقریبی؛ با فشار گیج یکسان نیست. |
| چگالی مایع در ۲۵ درجه سلسیوس | حدود ۱۰۶۰ کیلوگرم بر مترمکعب | مقدار تقریبی وابسته به شرایط اشباع و تعریف حالت ترمودینامیکی |
| لغزش دمایی | بسیار کم؛ حدود کمتر از ۰٫۲ درجه سلسیوس | وابسته به شرایط اندازه‌گیری و مرجع خواص |
| فشار اشباع در دمای تقطیر ۴۵ درجه | تقریباً ۲۷ تا ۲۸ بار مطلق | مقدار تقریبی؛ فشار دقیق به تعریف نقطه شبنم یا حباب و داده مرجع بستگی دارد. |
| روغن روان‌کاری متداول | POE | روغن پلی‌ال‌استر؛ نوع و گرید باید با کمپرسور و سازنده تطبیق داده شود. |
مهم: فشارهای مندرج در جداول ترمودینامیکی معمولاً فشار مطلق هستند، مگر آنکه صراحتاً فشار گیج ذکر شود. این دو را در تنظیم فشار، انتخاب تجهیزات و مقایسه با گیج سرویس با یکدیگر اشتباه نگیرید.
نصب و راه‌اندازی / Engineering Practice
الزامات فنی نصب، سرویس و شارژ گاز R410A
به‌دلیل فشار کاری بالاتر این مبرد نسبت به R22، استفاده از تجهیزات سرویس و اجزای تأییدشده برای فشارهای مربوط به R410A یک الزام ایمنی است؛ صرف شباهت ظاهری قطعات برای سازگاری کافی نیست.
فشار کاری و انتخاب لوله‌های مسی
فشارهای عملیاتی R410A در بسیاری از شرایط به‌طور محسوسی بیشتر از R22 است. لوله‌های مسی، اتصالات، شیرها، مانیفولد، شیلنگ‌ها و تجهیزات بازیابی باید از نظر فشار طراحی، دمای کار و تأییدیه سازنده بررسی شوند.
انتخاب ضخامت لوله صرفاً براساس نام یک تیپ مسی انجام نمی‌شود؛ قطر، ضخامت واقعی دیواره، روش اتصال و استاندارد حاکم بر سیستم باید در نظر گرفته شوند. تجهیزات سرویس با رده فشار نامناسب می‌توانند خطر شکست و آسیب جدی ایجاد کنند.
روغن کمپرسور و کنترل رطوبت
در بسیاری از کمپرسورهای طراحی‌شده برای R410A از روغن سنتتیک پلی‌ال‌استر یا POE استفاده می‌شود. روغن‌های معدنی و آلکیل‌بنزن را نمی‌توان بدون تأیید سازنده جایگزین روغن تعیین‌شده کرد.
روغن POE رطوبت را جذب می‌کند؛ بنابراین باز ماندن مدار باید به حداقل برسد و تخلیه رطوبت، وکیوم و استفاده از فیلتر درایر سازگار با سیستم طبق دستورالعمل سازنده انجام شود.
شارژ مبرد از فاز مایع
برای حفظ نسبت وزنی اجزای مخلوط، شارژ R410A باید از فاز مایع و مطابق دستورالعمل سازنده انجام شود. ورود ناگهانی مایع به مکش کمپرسور می‌تواند باعث ضربه مایع و آسیب مکانیکی شود.
در شارژ از سمت مکش، مقدار ورودی باید با ابزار مناسب کنترل شود تا مبرد پیش از رسیدن به کمپرسور به‌درستی تبخیر شود. شارژ وزنی با ترازو و بررسی شرایط عملیاتی، روش قابل‌اتکاتری برای راه‌اندازی است.
کنترل نشتی، وکیوم و راه‌اندازی
پیش از شارژ، آزمون نشتی با گاز خشک مناسب و تجهیزات تأییدشده، تخلیه هوا و رطوبت با پمپ وکیوم و بررسی سلامت اتصالات ضروری است. اکسیژن یا هوای فشرده نباید برای تست فشار مدار تبرید استفاده شود.
پس از راه‌اندازی، فشار مکش و دهش، دمای لوله‌ها، سوپرهیت یا ساب‌کولینگ متناسب با نوع سیستم و داده‌های سازنده بررسی شوند. فشار به‌تنهایی معیار کافی برای تشخیص مقدار شارژ نیست.
حوزه‌های مصرف / Applications
کاربردهای رایج مبرد R410A
این مبرد عمدتاً در تجهیزات تهویه مطبوع و سامانه‌هایی به کار می‌رود که از ابتدا برای فشار و ویژگی‌های عملکردی آن طراحی شده‌اند.
کولرهای گازی اسپلیت و داکت اسپلیت سازگار با R410A
سامانه‌های تهویه مطبوع چندناحیه‌ای VRF / VRV با طراحی مناسب
پمپ‌های حرارتی ساختمانی و صنعتی طراحی‌شده برای این مبرد
مینی‌چیلرها و چیلرهای تراکمی هواخنک یا آب‌خنک سازگار
برخی رطوبت‌گیرهای صنعتی و تجاری مجهز به مدار تبرید مناسب
توجه: کاربردهای فوق به معنی امکان شارژ این مبرد در هر دستگاهی نیست. نوع مبرد مجاز باید از پلاک مشخصات، دفترچه سرویس و تأییدیه سازنده دستگاه بررسی شود.
ایمنی و مسئولیت فنی / Safety
انتخاب مبرد صحیح، بخشی از ایمنی سیستم است
با وجود طبقه‌بندی A1، مبرد R410A در صورت نشت گسترده می‌تواند اکسیژن محیط را جابه‌جا کند و خطر خفگی ایجاد کند. تماس با مایع سردشده نیز ممکن است باعث سرمازدگی شود. فشار بالای کپسول و مدار، استفاده از تجهیزات نامناسب و شارژ غیراصولی خطرآفرین هستند.
مستندات علمی و مهندسی
TECHNICAL LIBRARY
مراجع و منابع فنی معتبر
برای بررسی دقیق‌تر خواص ترمودینامیکی، نمودارهای فشار ـ آنتالپی (P-h)، طبقه‌بندی ایمنی و الزامات کاربردی مبرد R-410A، به مستندات سازمان‌ها و منابع فنی معتبر بین‌المللی مراجعه کنید.
| مرجع تخصصی | موضوع و کاربرد فنی | دسترسی به منبع |
|---|---|---|
|
۰۱
ASHRAE
Standards & Guidelines
|
نام‌گذاری و طبقه‌بندی ایمنی مبردها
مرجع استانداردهای مرتبط با طبقه‌بندی ایمنی و الزامات استفاده از مبردها؛ از جمله استاندارد ASHRAE 34. |
مشاهده مرجع |
|
۰۲
NIST
Chemistry WebBook
|
خواص ترمودینامیکی و ترموفیزیکی
پایگاه داده علمی برای بررسی خواص مواد و اجزای تشکیل‌دهنده مخلوط‌های مبرد؛ اطلاعات مخلوط باید با داده‌های اختصاصی آن تطبیق داده شود. |
مشاهده مرجع |
|
۰۳
US EPA
SNAP Program
|
ارزیابی جایگزین‌های مبرد
بررسی برنامه SNAP و اطلاعات مربوط به ارزیابی جایگزین‌های مواد کاهنده لایه ازن؛ وضعیت مجاز بودن هر کاربرد باید جداگانه بررسی شود. |
مشاهده برنامه |
