مهندسی درزبندی و کنترل بار حرارتی در درب‌های تبرید صنعتی: تحلیل جامع متالورژی، ترمودینامیک و اتوماسیون

۱. مقدمه و نقش استراتژیک درب در چرخه تبرید صنعتی

در ترمودینامیک سردخانه‌ها، پوسته عایق (Envelope) وظیفه مهار انتقال حرارت هدایتی را بر عهده دارد؛ اما «درب سردخانه» حساس‌ترین، دینامیک‌ترین و بحرانی‌ترین المان در حفظ یکپارچگی این مرز حرارتی است. بر خلاف دیوارها و سقف که استاتیک هستند، درب سردخانه یک رابط مکانیکی فعال به شمار می‌رود که پیوسته در معرض سیکل‌های تنش مکانیکی، شوک‌های ضربه‌ای ناشی از ادوات حمل‌ونقل (لیفتراک، ریچ‌ترک، جک پالت)، و گرادیان‌های دمایی و فشاری بسیار شدید قرار دارد.

بر اساس تحلیل‌های اگزرژی در سیکل‌های تبرید تراکمی، ناکارآمدی درب‌های سردخانه سهم عمده‌ای از تلفات بار برودتی را به خود اختصاص می‌دهد. این تلفات ناشی از سه پدیده هم‌زمان است:

1. نشت حرارتی هدایتی و تشعشعی از طریق لته و درزهای پیرامونی.
2. نفوذ هوا و بار نهان رطوبتی (Psychrometric Infiltration Load) هنگام باز و بسته شدن لته یا وجود نشتی در گسکت‌ها.
3. انتقال حرارت ناشی از پل‌های حرارتی (Thermal Bridges) در فریم‌ها، بازشوها و اتصالات سازه‌ای.

یک مهندسی دقیق بر روی درب سردخانه نه‌تنها از ایجاد یخ‌زدگی (Icing)، تقطیر سطحی (Sweating) و استهلاک نامتعارف کمپرسورها جلوگیری می‌کند، بلکه مصرف سالانه انرژی کمپرسورخانه را بین ۱۵ تا ۳۵ درصد کاهش می‌دهد.

۲. طبقه‌بندی تیپولوژی و مکانیزم‌های حرکتی

انتخاب معماری بازشوی درب وابسته به فاکتورهایی نظیر ابعاد بازشو، ترافیک تردد، دمای کارکرد، سرعت فرآیند لجستیکی و کلاس بهداشتی پروژه است.

واکاوی مکانیزم ریل کشویی افت‌کننده (Drop & Cam Track System)

شاهکار مکانیکی در درب‌های کشویی استاندارد، ریل‌های مورب دوگانه هستند. در هنگام بسته شدن نهایی، هنگرها (Trolleys) وارد یک شیار شیب‌دار (Cam Profile) زاویه‌دار (معمولاً با زاویه ۴۵ درجه در دو جهت افقی و عمودی) می‌شوند. این تغییر زاویه باعث می‌شود لته درب به‌صورت هم‌زمان:

• چند میلی‌متر به سمت پایین حرکت کرده و گسکت کف را به کف سردخانه بفشارد.
• چند میلی‌متر به سمت چارچوب فشرده شده و گسکت‌های کناری و فوقانی را روی فریم اکسترودشده قفل کند.

در زمان باز شدن، گشتاور موتور بر اصطکاک لغزشی گسکت غلبه نکرده، بلکه بادامک در چند سانتیمتر ابتدایی لته را به سمت بیرون و بالا “پاپ” می‌کند تا اصطکاک سایشی حذف شده و طول عمر گسکت تضمین گردد.

۳. ترمودینامیک و محاسبات بار حرارتی تعویض هوا

هنگامی که درب سردخانه باز می‌شود، به دلیل اختلاف چگالی میان هوای سرد و چگال داخل انبار ($\rho_i$ρi​) و هوای گرم و سبک بیرون ($\rho_o$ρo​)، جریان دوفازی اتمسفری پدید می‌آید. هوای سنگین از نیمه پایینی بازشو به بیرون می‌ریزد و هوای گرم و مرطوب از نیمه بالایی وارد می‌شود.

مدل‌سازی ریاضی نفوذ بر اساس فرمول گوسنی و بارمر (Gosney and Olama / TAMURA)

نرخ نفوذ حرارتی مستقیم از بازشوی درب بدون هیچ‌گونه پرده هوا از رابطه اصلاح‌شده زیر محاسبه می‌گردد:

$$q = 0.221 \cdot A \cdot (h_o – h_i) \cdot \rho_i \cdot \left(1 – \frac{\rho_o}{\rho_i}\right)^{0.5} \cdot (g \cdot H)^{0.5} \cdot F_m$$q=0.221⋅A⋅(ho​−hi​)⋅ρi​⋅(1−ρi​ρo​​)0.5⋅(g⋅H)0.5⋅Fm​

که در آن:

• $q$q: بار حرارتی آنی نفوذ به وات ($W$W)
• $A$A: مساحت مفید بازشوی درب ($m^2$m2)
• $H$H: ارتفاع بازشوی درب ($m$m)
• $h_o, h_i$ho​,hi​: آنتالپی هوای بیرون و درون سردخانه ($kJ/kg$kJ/kg)
• $\rho_o, \rho_i$ρo​,ρi​: دانسیته هوای بیرون و درون سردخانه ($kg/m^3$kg/m3)
• $g$g: شتاب گرانش زمین ($9.81 \, m/s^2$9.81m/s2)
• $F_m$Fm​: ضریب تصحیح جریان بر اساس نسبت دانسیته:

$$F_m = \left( \frac{2}{1 + (\rho_i / \rho_o)^{1/3}} \right)^{1.5}$$Fm​=(1+(ρi​/ρo​)1/32​)1.5

بار نهان و یخ‌زدگی (Psychrometrics & Frosting)

هوای ورودی با آنتالپی بالا، مقادیر زیادی بخار آب با خود می‌آورد ($W_o – W_i$Wo​−Wi​). از آنجا که دمای اواپراتورها و سطوح لته پایین‌تر از نقطه شبنم هوای ورودی است، پدیده گذار فاز رخ می‌دهد:

$$\dot{m}_{water} = \dot{V}_{air} \cdot \rho \cdot (W_o – W_i)$$m˙water​=V˙air​⋅ρ⋅(Wo​−Wi​)

این رطوبت در زیر صفر درجه، به فرم کریستال‌های برفک متخلخل (Frost) روی فین‌های اواپراتور، مکانیزم‌های اتوماتیک و پیرامون گسکت می‌نشیند. اثرات مخرب این امر عبارتند از:

• کاهش نرخ انتقال حرارت مبدل به دلیل رسانش بسیار پایین لایه یخ ($\lambda_{frost} \approx 0.1 \sim 0.3 \, W/m\cdot K$λfrost​≈0.1∼0.3W/m⋅K).
• نیاز به دیفراست‌های الکتریکی یا گاز داغ متوالی که خود موجب افزایش دمای ناخواسته انبار و اتلاف برق می‌شود.
• سفت شدن گسکت‌های EPDM و خرد شدن لاستیک در اثر تشکیل کریستال یخ بین شیارهای درزبندی.

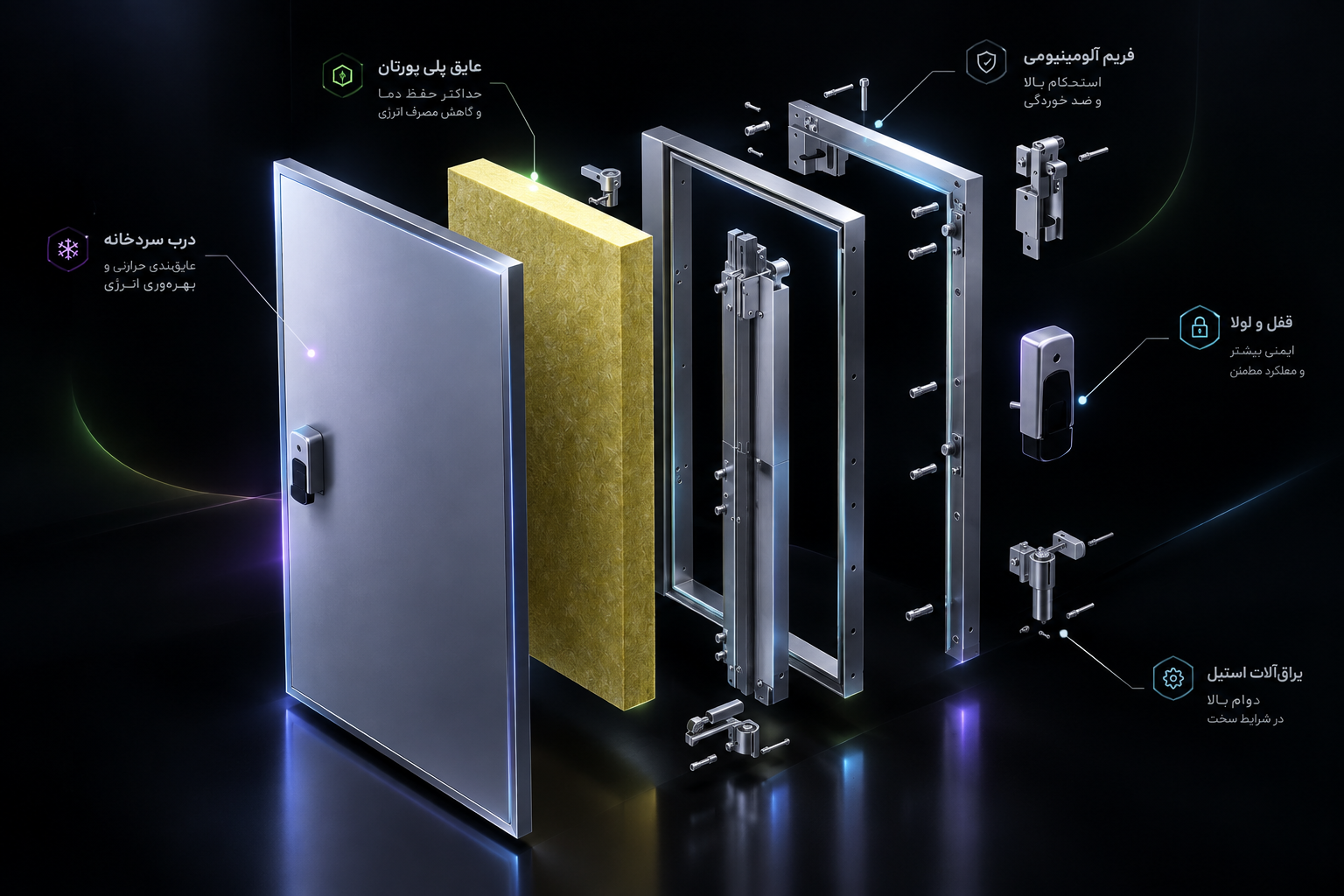

۴. مهندسی متالورژی، هسته عایق و طراحی سازه لته

لته درب باید علاوه بر رسانش حرارتی نزدیک به صفر، دارای استحکام پیچشی و خمشی بالا باشد تا در اثر گشتاور ناشی از اختلاف دمای طرفین ($40^\circ C$40∘C به بالا) دچار تابیدگی (Bowing Effect) نگردد.

۱. فوم پلی‌یورتان تزریقی با تکنولوژی High-Pressure Injection

هسته مرکزی لته‌ها را پلی‌یورتان صلب تشکیل می‌دهد.

• عامل پف‌زا (Blowing Agent): استفاده از ترکیبات هیدروفلوئورواولفین‌ها (HFOs) نظیر Solstice LBA یا سیکلوپنتان، به جای گازهای قدیمی مخرب لایه ازون.
• چگالی فوم: چگالی ایده‌آل هسته درب باید بین $42 \text{ to } 45 \, kg/m^3$42 to 45kg/m3 با ساختار سلول‌بسته بالای ۹۵٪ (Closed-Cell Content) باشد.
• رسانش حرارتی: ضریب انتقال حرارت هدایتی هسته فوم ($\lambda$λ) در دمای تست استاندارد باید به حدود $0.020 \text{ to } 0.022 \, W/m\cdot K$0.020 to 0.022W/m⋅K برسد.
• توزیع سلولی: تزریق تحت فشار بالای ماشین‌های Reaction Injection Molding (فشار بالای ۱۵۰ بار) مانع از تشکیل حفره‌های هوا (Air Pockets) و فرونشست فوم در ارتفاع‌های بلند می‌شود.

۲. پدیده خمش حرارتی دو فلزه (Bi-metal Effect / Thermal Bowing)

اگر دمای رویه بیرونی لته درب $+25^\circ C$+25∘C و رویه درونی $-25^\circ C$−25∘C باشد، انبساط حرارتی رویه خارجی و انقباض پوسته داخلی طبق رابطه $\Delta L = \alpha \cdot L \cdot \Delta T$ΔL=α⋅L⋅ΔT منجر به کمانش لته به سمت محیط گرم‌تر می‌گردد. برای خنثی‌سازی این گشتاور:

• تعبیه پروفیل‌های تقویت‌کننده داخلی آلومینیومی یا فولاد گالوانیزه مجهز به برش حرارتی (Thermal Break).
• اتصال غیرمستقیم رویه به چارچوب لته با استفاده از پلی‌آمید ۶۶ تقویت‌شده با ۲۵٪ الیاف شیشه ($PA66\,GF25$PA66GF25).
• استفاده از میله‌های کششی مهارکننده (Tie-Rods) با قابلیت رگلاژ پیچشی در داخل کلاف درب‌های با ارتفاع بالاتر از ۳ متر.

۳. پوسته خارجی (Skin Layers)

• پلی‌استیلن کواکسترود ضدباکتری و ضدخراش (Plastisol/Food-Safe PVC coated): برای سردخانه‌های صنایع غذایی، کشتارگاهی و میوه.
• استنلس استیل ۳۰۴ یا 316L (No. 4 Finish): برای محیط‌های با خورندگی اسیدی، شستشوی مداوم با کاستیک و نمک، کلین‌روم‌های دارویی و کارخانه‌های فرآوری ماهی و لبنیات.
• فایبرگلاس تقویت‌شده (GRP): پایداری بالا در برابر ضربه و ضریب انتقال حرارت ناچیز نسبت به فلزات.

۵. متالورژی و مهندسی سیستم فریم و ترمال‌بریک (Thermal Break)

فریم و ساب‌فریم مستقیماً بر روی پنل‌های ساندویچی یا دیوارهای بتنی مهار می‌شوند. فریم فاقد ترمال بریک، تبدیل به پل حرارتی خالصی می‌شود که سطح خارجی آن پیوسته دچار تعریق شدید و زنگ‌زدگی ساختار می‌گردد.

۱. عایق‌بندی فریم (Frame Thermal Barrier)

استفاده از پروفیل‌های آلومینیومی اکسترودشده آلیاژ 6063-T6 که توسط تیغه‌های عایق پلی‌آمید ۶۶ تقویت‌شده با الیاف شیشه به دو بخش مجزای بیرونی و درونی تقسیم شده‌اند. ضریب انتقال حرارت پلی‌آمید ($\lambda \approx 0.3 \, W/m\cdot K$λ≈0.3W/m⋅K) در مقایسه با آلومینیوم خالص ($\lambda \approx 200 \, W/m\cdot K$λ≈200W/m⋅K) جریان شار هدایتی را عملاً مسدود می‌سازد.

۲. هیترهای دور فریم و کف (Heater Wires)

در سردخانه‌های زیر صفر (Sub-Zero، از $-18^\circ C$−18∘C تا $-40^\circ C$−40∘C)، نصب المنت‌های حرارتی با توان کنترل‌شده برای جلوگیری از یخ‌زدگی گسکت بر روی فریم و در آستانه کف الزامی است.

• تیپ المنت: کابل‌های خودتنظیم شونده (Self-Regulating Cables) یا کابل‌های مقاومت ثابت با روکش سیلیکونی و شیلد بافته‌شده مسی متصل به زمین.
• دانسیته حرارتی پیشنهادی:
  • دمای ۰ تا $-10^\circ C$−10∘C: حدود ۲۰ تا ۲۵ وات بر متر طول فریم ($20-25 \, W/m$20−25W/m).
  • دمای $-10$−10 تا $-25^\circ C$−25∘C: حدود ۳۰ تا ۴۰ وات بر متر طول ($30-40 \, W/m$30−40W/m).
  • دمای تونل انجماد (Blast Freezer) تا $-40^\circ C$−40∘C: ۵۰ تا ۶۰ وات بر متر طول با مدار دوبل رزرو (Redundant Dual Loop).
• در کف انبار، شیار استیل زنگ‌نزن عمیق زیر لبه پایین درب تعبیه می‌شود تا آب جاری‌شده ناشی از میعان یا شستشو، پیش از نفوذ به داخل یخ نزند و موجب قفل شدن مکانیکی لته نشود.

۶. دینامیک آب‌بندی: پلیمرها و تحلیل رفتار گسکت‌ها

گسکت پلیمری مرز مادی است که از نشت فشار و ورود رطوبت ممانعت می‌کند. دو فاکتور اصلی در ارزیابی گسکت وجود دارد: ماندگاری تنش فشاری (Compression Set) و دمای انتقال شیشه‌ای شدن (TgT_gTg​).

۱. انتخاب پلیمر

• EPDM (اتیلن پروپیلن دی‌ان منومر): عالی‌ترین بالانس عملکرد را داراست. دارای مقاومت استثنایی در برابر ازن، پرتو فرابنفش، اکسیداسیون و دمای کاری از $-45^\circ C$−45∘C تا $+120^\circ C$+120∘C. دارای بازگشت‌پذیری الاستیک فوق‌العاده در درازمدت.
• سیلیکون (VMQ/Silicone): برای سردخانه‌های فوق سرد (Ultra-Low Temperature / $-60^\circ C$−60∘C تا $-86^\circ C$−86∘C) که انعطاف‌پذیری EPDM افت می‌کند. سیلیکون دمای انتقال شیشه‌ای پایینی ($T_g \approx -120^\circ C$Tg​≈−120∘C) دارد، اما مقاومت مکانیکی آن در برابر سایش لیفتراک پایین‌تر از EPDM است.
• پی‌وی‌سی (PVC): به دلیل سفت شدن سریع (Brittleness) در دماهای زیر صفر و افت تنش پسماند بالا، در کاربردهای مهندسی صنعتی مردود است.

۲. پروفیل مقطع گسکت

گسکت‌های صنعتی مدرن از نوع چندحجره‌ای (Multi-Cavity / Balloon Shape) با لبه‌های شبیه باله کوسه (Double-Lip or Quad-Lip) هستند. محبوس شدن هوا درون بالشتک‌های لوله‌ای گسکت، اثر عایق حرارتی بالایی ایجاد می‌کند و فشرده‌سازی آن در نرخ ۲۰٪ تا ۳۰٪ ضخامت کل، حداکثر آب‌بندی را بدون اعمال تنش فرساینده به لولا و مکانیزم حرکتی فراهم می‌سازد.

۷. مکاترونیک، سیستم‌های محرکه، سنسوریک و اینترنت اشیاء (IoT)

در لجستیک هوشمند، درب سردخانه یک ربات خطی است که باید فاکتورهای سرعت، ایمنی و تبادل داده با سامانه‌های WMS (Warehouse Management System) و BMS را مدیریت کند.

۱. ساختار محرکه (Drive Trains)

• موتورهای سنکرون مغناطیس دائم (PMSM) یا براشلس DC (BLDC): حذف جاروبک‌ها، راندمان بالا در محیط سرد، و عدم کاهش گشتاور استارت در لحظه رهاسازی بادامک.
• اینورتر و درایو وکتور کنترل (FOC): پروفیل‌های حرکتی S-Curve پیوسته (شتاب نرم، حرکت پرسرعت در طول مسیر، کاهش سرعت نرم در نزدیکی ضربه‌گیرها). این سیستم ضربات مکانیکی را مهار کرده و عمر بیرینگ‌ها و پولی‌ها را به شدت افزایش می‌دهد.
• سیستم انتقال: تسمه‌های دندانه‌دار تقویت‌شده با رشته‌های کولار یا استیل (Steel-Corded Polyurethane Belts) بدون کشسانی خزشی در دمای زیر صفر.

۲. شبکه سنسوری و استانداردهای ایمنی (EN 12453 / EN 12978)

• پرده‌های نوری فروسرخ یکپارچه (Optical Light Curtains): اسکن پیوسته کل بازشو تا ارتفاع ۲.۵ متر به جای تک‌فتوسل‌های قدیمی.
• حسگرهای فشار تماسی بی‌سیم (Wireless Safety Edges): نصب درون گسکت‌های لبه تحتانی؛ در صورت برخورد با موانع درجا واکنش داده و حرکت درب را در کسری از ثانیه معکوس (Reverse) می‌کند.
• رادارهای تشخیص حرکت دافع (Doppler Radar Motion Sensors): قادر به تفکیک مسیر حرکت عابر پیاده از لیفتراک هستند؛ درب تنها در صورتی باز می‌شود که بردار سرعت لیفتراک مستقیماً به سمت بازشو همگرا باشد تا از بازماندن بیهوده جلوگیری شود.

۳. مانیتورینگ سلامت درب بر بستر IIoT

با بهره‌گیری از پروتکل‌های صنعتی (مانند Modbus-TCP یا MQTT):

• شمارش دقیق سیکل‌ها جهت سرویس‌های پیشگیرانه (Predictive Maintenance).
• پایش جریان مصرفی هیترهای حرارتی و اعلام هشدار سریع پیش از یخ‌زدگی لته در صورت سوختن کابل حرارتی.
• پایش زمان بازماندن (Door-Open Delay Time) و اعلان آلارم به مدیریت انبار در صورت انسداد فیزیکی درب، جهت جلوگیری از وقوع ترمال اسکیپ (Thermal Escape).

۸. تحلیل جریان دوفازی اتمسفری، مکانیزم‌های کاهش نشت و پرده‌های هوا

یک درب، هر چقدر هم با سرعت بالا بسته شود، در طول بازه زمانی عملیات بازخوانی بار دچار افت فشار و نفوذ حرارتی می‌شود. روش‌های پیشرفته جهت دفع این نشت به شرح زیر است:

۱. پرده هوای تندباد متوالی (Re-circulatory Air Curtain)

پرده هوای استاندارد ساختمانی در درب سردخانه‌ها به دلیل رانش هوای گرم به درون محفظه انجماد کاملاً فاقد کارایی است. در طراحی سردخانه‌ای از سامانه‌های داکت‌کشی دمش مکش چرخشی دوبل یا سه‌گانه با هوای خشک (Dehumidified Air) استفاده می‌شود. جریان هوای چندلایه با زاویه انحراف منفی (حدود ۱۰ تا ۱۵ درجه به سمت بیرون) همانند یک تیغه آیرودینامیک عمل کرده و از شکست مرز برشی میان دو محیط سرد و گرم جلوگیری می‌کند. ضریب اثربخشی دینامیکی این سامانه‌ها ($E_{ac}$Eac​) بین ۶۰٪ تا ۸۰٪ است.

۲. هوابند و سالن پیش‌سرد (Airlock / Ante-Room System)

پیاده‌سازی سازوکار دو درب متوالی به‌صورت اینترلاک (Interlock logic): درب انبار اصلی باز نمی‌شود مگر آنکه درب بخش تخلیه کاملاً بسته شده و سیستم رطوبت‌گیر چرخشی (Desiccant Dehumidifier) نقطه شبنم هوای حبس‌شده در دهلیز ورودی را به کمتر از $-25^\circ C$−25∘C رسانده باشد.

۹. پروتکل‌های تضمین کیفیت، آزمون‌های استاندارد و دستورالعمل نگهداری صنعتی

یک درب سردخانه فوق پیشرفته باید تحت استانداردهای بین‌المللی دقیق تست و اعتبارسنجی گردد:

استانداردهای آزمون مرجع

• EN 13241 / EN 12426: تعیین نفوذپذیری هوا (Air Permeability Class 1 to 6). درب‌های استاندارد فریزر باید حداقل در کلاس ۴ تا ۶ قرار گیرند.
• EN 12428: ارزیابی روش‌های عددی و تجربی ضریب انتقال حرارت هدایتی کل ($U_{door}$Udoor​).
  • هدف صنعتی برای بالای صفر ($0^\circ C \sim +4^\circ C$0∘C∼+4∘C): $U \le 0.45 \, W/m^2\cdot K$U≤0.45W/m2⋅K (ضخامت لته ۶۰ تا ۸۰ میلیمتر).
  • هدف صنعتی برای زیر صفر ($-18^\circ C \sim -25^\circ C$−18∘C∼−25∘C): $U \le 0.28 \, W/m^2\cdot K$U≤0.28W/m2⋅K (ضخامت لته ۱۰۰ تا ۱۲۰ میلیمتر).
  • هدف صنعتی برای تونل‌های انجماد ($-35^\circ C \sim -45^\circ C$−35∘C∼−45∘C): $U \le 0.18 \, W/m^2\cdot K$U≤0.18W/m2⋅K (ضخامت لته ۱۵۰ تا ۱۶۰ میلیمتر).
• ISO 140-3: عملکرد عایق صوتی برای کاهش نویز کمپرسورها به فضای پیرامونی.

بازرسی و چک‌لیست پایش دوره‌ای (PM Instructions)

۱۰. جمع‌بندی مهندسی

درب سردخانه یک جزیره ایزوله مکانیکی نیست، بلکه تلاقی‌گاه ترمودینامیک سیالاتی، دانش متالورژی الاستومرها و اتوماسیون صنعتی متمرکز بر سرعت است. هر میلی‌متر شکاف در آب‌بندی درزها یا تاخیر بی‌مورد در بسته‌شدن درب، در قالب رطوبت یخ‌زده، پدیده کاویتاسیون در کمپرسور، اتلاف سرمایش و افزایش هزینه‌های فرآیند، مستقیماً تراز سودآوری مجتمع لجستیک برودتی را تحت تاثیر قرار می‌دهد. توسعه درب‌های فوق‌سریع مرکب با عایق‌بندی HFO، ترمال بریک‌های کامپوزیتی و مانیتورینگ متکی به هوش مصنوعی اینترنت اشیاء، خطوط مقدم بهره‌وری زنجیره سرما (Cold Chain) در عصر نوین مهندسی به شمار می‌روند.
