انتخاب کمپرسور بیتزر برای یک پروژه تبرید، فقط به ظرفیت نامی یا مدل ظاهری دستگاه محدود نمیشود. پارامترهای ترمودینامیکی، بهویژه دمای تبخیر و دمای تقطیر، تعیین میکنند که کمپرسور در نقطه کاری واقعی چه ظرفیتی خواهد داشت، چه مقدار توان مصرف میکند، و آیا در آن کاربرد خاص در محدوده مجاز عملکردی قرار میگیرد یا نه.
در عمل، اگر انتخاب کمپرسور بدون توجه به دمای تبخیر انجام شود، نتایج زیر محتمل است:
- ظرفیت واقعی کمتر از مقدار موردنیاز
- افزایش مصرف انرژی
- افزایش دمای دهش
- افت راندمان حجمی
- فشار مکانیکی بیشتر بر اجزای داخلی
- کاهش عمر مفید کمپرسور
- ناپایداری عملکرد در بارهای متغیر
به همین دلیل، در انتخاب کمپرسورهای بیتزر، دمای تبخیر یکی از اصلیترین ورودیهای محاسباتی است و باید همراه با نوع مبرد، دمای تقطیر، سوپرهیت، سابکولینگ و بار برودتی واقعی بررسی شود.
دمای تبخیر چیست؟
دمای تبخیر، دمای اشباع مبرد در سمت فشار پایین سیکل تبرید است؛ یعنی دمایی که مبرد در آن در اواپراتور در حال تبخیر است. این دما معمولاً با دمای هوای سردخانه یا دمای محصول یکسان نیست، بلکه پایینتر از آن انتخاب میشود تا اختلاف دمای لازم برای انتقال حرارت ایجاد شود.
نکته مهم این است که:
- دمای اتاق سردخانه = دمای موردنظر برای نگهداری محصول
- دمای تبخیر = دمای ترمودینامیکی مبرد در اواپراتور
- این دو مقدار یکسان نیستند
اختلاف بین دمای فضای سردخانه و دمای تبخیر به طراحی اواپراتور، نوع کاربرد، سرعت جریان هوا، رطوبت نسبی، حساسیت محصول و بار حرارتی سیستم بستگی دارد.
چرا دمای تبخیر در انتخاب کمپرسور بیتزر مهم است؟
کمپرسور، بخار کمفشار خروجی از اواپراتور را مکش میکند و به فشار بالاتر میرساند. وقتی دمای تبخیر پایینتر میآید، فشار مکش مبرد هم کاهش پیدا میکند. این کاهش فشار چند اثر همزمان دارد:
- چگالی بخار ورودی به کمپرسور کمتر میشود
- جرم مبردی که در هر سیکل مکش جابهجا میشود کاهش مییابد
- ظرفیت برودتی کاهش پیدا میکند
- نسبت تراکم افزایش مییابد
- دمای دهش بالا میرود
- راندمان کلی سیکل افت میکند
بنابراین یک کمپرسور که در دمای تبخیر بالاتر عملکرد مناسبی دارد، ممکن است در دمای تبخیر پایین دیگر پاسخگوی بار پروژه نباشد.
دمای تبخیر و دمای سردخانه چه رابطهای دارند؟
در طراحی تبرید، باید بین دمای فضای سردخانه و دمای تبخیر اختلاف وجود داشته باشد تا انتقال حرارت انجام شود. این اختلاف ثابت نیست و به نوع کاربرد بستگی دارد.
بهطور کلی:
- در کاربردهای حساس به رطوبت، اختلاف دمای کمتر ترجیح داده میشود.
- در کاربردهای انجمادی یا بارهای سنگین، اختلاف دمای بیشتر قابل قبول است.
- در هر پروژه، این اختلاف باید بر اساس طراحی اواپراتور و الزامات فرآیندی تعیین شود.
پس نباید دمای سردخانه را مستقیماً بهعنوان دمای تبخیر وارد نرمافزار انتخاب کمپرسور کرد. این یکی از خطاهای رایج در انتخاب است.

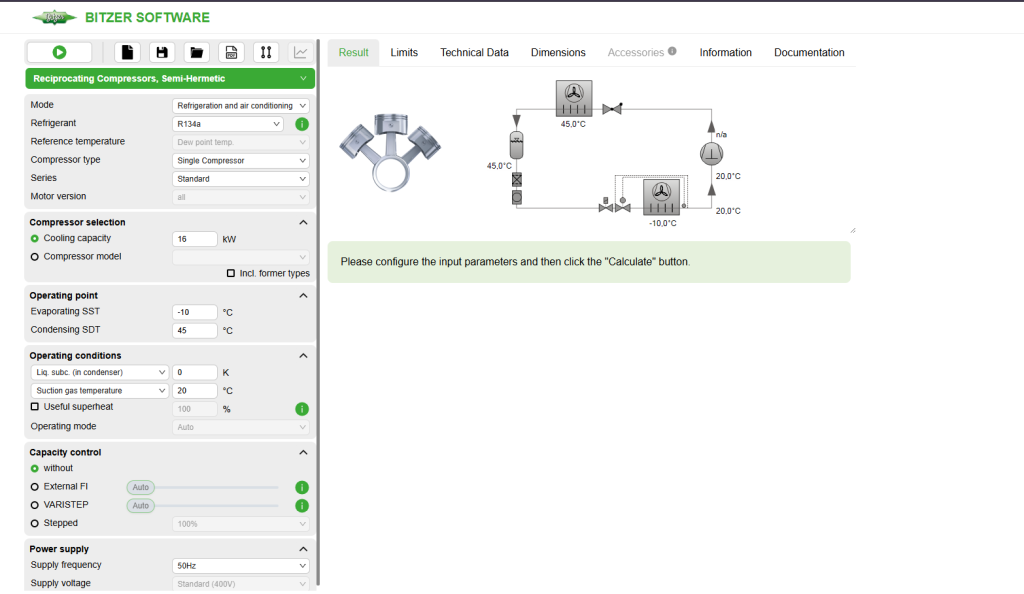

نقش دمای تبخیر در نرمافزار BITZER
در نرمافزار رسمی BITZER، دمای تبخیر بهصورت Evaporating SST وارد میشود. این پارامتر یکی از ورودیهای اصلی انتخاب کمپرسور است و همراه با دمای تقطیر، نوع مبرد، سوپرهیت و سایر شرایط کاری بررسی میشود.
خروجی نرمافزار BITZER SOFTWARE شامل موارد زیر است:
- ظرفیت برودتی در نقطه کاری مشخص
- توان ورودی کمپرسور
- جریان مصرفی
- محدودههای کاربرد
- جدولهای عملکرد
- منحنیها و دادههای فنی
- خروجی PDF و CSV برای مستندسازی
بنابراین انتخاب کمپرسور بیتزر بدون استفاده از دادههای عملکردی رسمی، انتخاب دقیقی نخواهد بود.
دستهبندی کاربردها بر اساس دمای تبخیر
1) کاربردهای دمای بالا
این رده معمولاً برای سیستمهایی است که دمای مطلوب فضا نزدیک به صفر یا بالاتر از صفر است، مانند:
- سردخانههای نگهداری میوه و سبزی
- اتاقهای خنک
- برخی ویترینها و فضاهای تجاری
- کاربردهای خاص تهویه و تبرید سبک
در این بازه، فشار مکش بالاتر است و کمپرسور معمولاً در شرایط ملایمتری کار میکند.
2) کاربردهای دمای متوسط
این رده شامل بسیاری از سیستمهای سردخانهای و تبرید تجاری است، مانند:
- سردخانههای زیر صفر
- نگهداری مواد غذایی منجمد
- انبارهای فرآوری
- برخی خطوط تولید و بستهبندی
در این بازه، نسبت تراکم بهتدریج افزایش پیدا میکند و انتخاب کمپرسور باید با دقت بیشتری انجام شود.
3) کاربردهای دمای پایین
این رده برای سیستمهایی است که دمای تبخیر بسیار پایینتری نیاز دارند، مانند:
- تونل انجماد
- سردخانههای انجمادی
- انجماد سریع مواد غذایی
- برخی فرایندهای صنعتی دمای پایین
در این شرایط:
- فشار مکش پایینتر است
- چگالی بخار کاهش مییابد
- دمای دهش افزایش پیدا میکند
- بار حرارتی روی کمپرسور بیشتر میشود
در نتیجه، انتخاب کمپرسور باید با توجه ویژه به محدوده کاری مجاز و توان موتور انجام شود.
معیارهای اصلی انتخاب کمپرسور بیتزر
1) ظرفیت برودتی موردنیاز
اولین گام، محاسبه ظرفیت واقعی مورد نیاز سیستم است. این ظرفیت باید از روی بار حرارتی پروژه تعیین شود، نه صرفاً از روی تجربه یا ظرفیت اسمی.
بار برودتی معمولاً شامل این اجزا است:
- انتقال حرارت از جدارهها
- نفوذ هوای گرم
- بار محصول
- بار ناشی از باز و بسته شدن درب
- بار فنها
- بار روشنایی
- بارهای فرایندی یا تولیدی
اگر این محاسبه دقیق نباشد، انتخاب کمپرسور هم دقیق نخواهد بود.
2) دمای تبخیر طراحی
دمای تبخیر باید متناسب با دمای موردنیاز فضا و نوع کاربرد تعیین شود. این دما مستقیماً روی ظرفیت و راندمان کمپرسور اثر دارد.
به همین دلیل، در انتخاب کمپرسور بیتزر، دمای تبخیر باید بهعنوان یک شرط عملکردی دیده شود، نه یک عدد تقریبی.
3) دمای تقطیر
انتخاب کمپرسور فقط با دمای تبخیر کامل نمیشود. دمای تقطیر نیز باید مشخص باشد، چون عملکرد کمپرسور در یک نقطه کاری مشخص تابع هر دو دما است.
افزایش دمای تقطیر معمولاً باعث:
- افزایش توان مصرفی
- کاهش ظرفیت
- افزایش نسبت تراکم
- افزایش دمای دهش
میشود.
بنابراین، اگر دو پروژه دمای تبخیر یکسان داشته باشند ولی دمای تقطیر متفاوت باشد، عملکرد کمپرسور در آنها یکسان نخواهد بود.
4) نوع مبرد
کمپرسورهای بیتزر با مبردهای مختلفی کار میکنند، اما عملکرد آنها برای همه مبردها یکسان نیست. نوع مبرد بر موارد زیر اثر دارد:
- فشارهای کاری
- ظرفیت برودتی
- دمای دهش
- توان مصرفی
- سازگاری با روغن
- محدوده مجاز عملکرد
برای نمونه، رفتار کمپرسور با مبردهای زیر متفاوت است:
- R134a
- R404A
- R507
- R717 آمونیاک
- R744 CO₂
بنابراین، انتخاب کمپرسور باید دقیقاً بر اساس مبرد پروژه انجام شود.
5) نوع کمپرسور
بیتزر انواع مختلفی از کمپرسورها را ارائه میکند و انتخاب نوع کمپرسور تابع ظرفیت و شرایط کاری است.
کمپرسور پیستونی
مناسب برای:
- ظرفیتهای کوچک تا متوسط
- پروژههای متنوع
- بارهای متغیر
- سیستمهایی که انعطاف انتخاب بیشتری میخواهند
کمپرسور اسکرو
مناسب برای:
- ظرفیتهای بالا
- کارکرد طولانیمدت
- پروژههای صنعتی
- بارهای سنگین و پیوسته
کمپرسور اسکرال
مناسب برای:
- ظرفیتهای کوچکتر
- سیستمهای تجاری
- کاربردهایی که صدای کمتر و ساختار سادهتر اهمیت دارد
- نوع کمپرسور باید با ظرفیت، مبرد، دمای تبخیر و الگوی بار هماهنگ باشد.
6) سوپرهیت
سوپرهیت، اختلاف بین دمای بخار خروجی از اواپراتور و دمای اشباع در همان فشار است. این پارامتر در انتخاب کمپرسور اهمیت دارد، چون بر دمای گاز مکش و ظرفیت مؤثر اثر میگذارد.
اگر سوپرهیت بیش از حد بالا باشد:
- ظرفیت برودتی کاهش مییابد
- دمای گاز مکش بالا میرود
- راندمان افت میکند
اگر سوپرهیت بیش از حد پایین باشد:
- خطر برگشت مایع به کمپرسور افزایش مییابد
7) سابکولینگ
سابکولینگ، کاهش دمای مایع مبرد پایینتر از دمای اشباع در فشار کندانس است. این پارامتر میتواند روی ظرفیت سیستم و پایداری عملکرد تأثیر بگذارد.
در نرمافزار BITZER، سابکولینگ نیز در محاسبه ظرفیت و شرایط عملکرد لحاظ میشود. بنابراین، اگر سابکولینگ واقعی پروژه با مقدار فرضی اشتباه گرفته شود، نتیجه انتخاب هم دقت لازم را نخواهد داشت.
روش صحیح انتخاب کمپرسور بیتزر بر اساس دمای تبخیر
مرحله 1: محاسبه بار برودتی
ابتدا باید ظرفیت موردنیاز پروژه بر اساس بار واقعی محاسبه شود.
مرحله 2: تعیین دمای تبخیر
دمای تبخیر باید بر اساس نوع کاربرد، دمای مطلوب فضا و طراحی اواپراتور تعیین شود.
مرحله 3: تعیین دمای تقطیر
دمای تقطیر باید با شرایط محیطی و نوع کندانسور هماهنگ باشد.
مرحله 4: انتخاب مبرد
مبرد پروژه باید مشخص باشد، چون هر مبرد رفتار ترمودینامیکی خاص خود را دارد.
مرحله 5: استفاده از BITZER SOFTWARE
در نرمافزار رسمی بیتزر، نقطه کاری شامل دمای تبخیر، دمای تقطیر، سوپرهیت و مبرد وارد میشود.
مرحله 6: بررسی ظرفیت واقعی و توان مصرفی
باید ظرفیت واقعی کمپرسور، توان مصرفی و محدوده عملکرد آن در همان نقطه کاری کنترل شود.
مرحله 7: بررسی محدودههای کاربرد
دمای دهش، جریان مصرفی، روغنکاری، و محدودیتهای کارکرد باید با شرایط پروژه تطبیق داده شود.

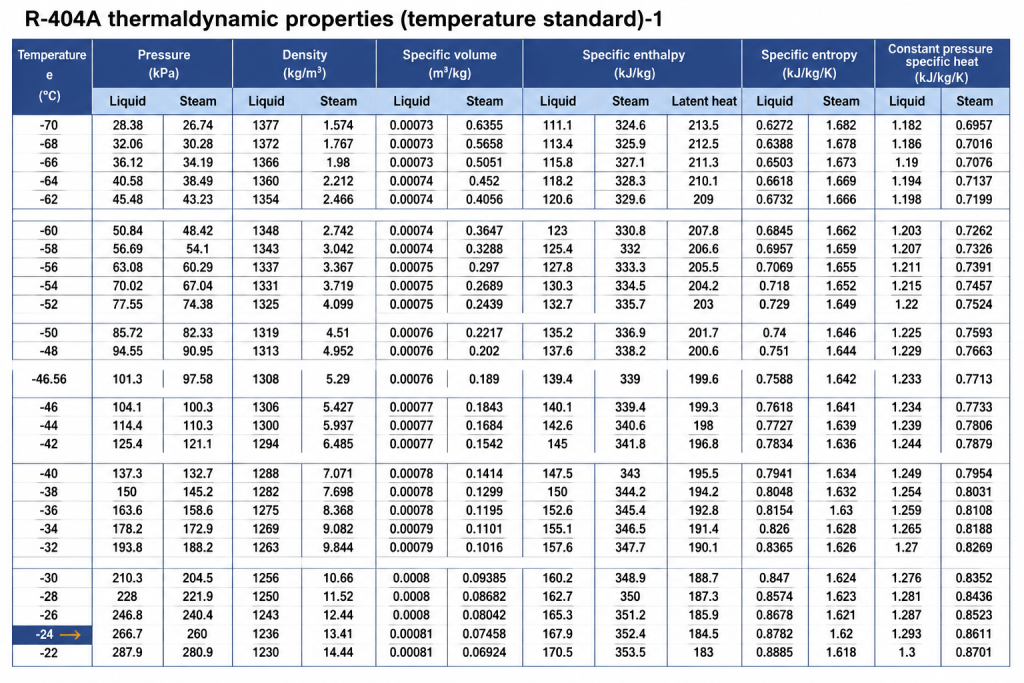

محاسبه فشار بر حسب دمای تبخیر
در فرآیند انتخاب کمپرسور بیتزر، دمای تبخیر بهتنهایی کافی نیست؛ بلکه باید فشار اشباع متناظر با آن دما نیز مشخص شود. از آنجا که رابطه فشار و دمای اشباع به نوع مبرد وابسته است، هر مبرد در یک دمای تبخیر مشخص، فشار متفاوتی ایجاد میکند. بنابراین انتخاب کمپرسور باید بر اساس نقطه کاری واقعی شامل دمای تبخیر، فشار مکش، دمای تقطیر، نوع مبرد، سوپرهیت و سابکولینگ انجام شود.
اشتباهات رایج در انتخاب کمپرسور
1) استفاده از دمای فضای سردخانه بهجای دمای تبخیر
این خطا باعث انتخاب نادرست ظرفیت میشود.
2) نادیده گرفتن دمای تقطیر
دمای تقطیر بالا میتواند ظرفیت را بهطور محسوس کاهش دهد.
3) انتخاب بر اساس ظرفیت اسمی
ظرفیت نامی بدون توجه به نقطه کاری واقعی، مبنای دقیقی برای انتخاب نیست.
4) بیتوجهی به مبرد
مبرد اشتباه میتواند کل نتیجه انتخاب را تغییر دهد.
5) نادیده گرفتن سوپرهیت و سابکولینگ
این دو پارامتر در ظرفیت واقعی و پایداری عملکرد اثر مستقیم دارند.
چرا BITZER SOFTWARE مرجع اصلی است؟
BITZER SOFTWARE ابزار رسمی انتخاب محصولات بیتزر است و برای محاسبه و بررسی عملکرد در نقطه کاری واقعی استفاده میشود. این نرمافزار امکان بررسی موارد زیر را فراهم میکند:
- انتخاب کمپرسور بر اساس دمای تبخیر
- بررسی ظرفیت در دمای تقطیر مشخص
- کنترل سوپرهیت و سابکولینگ
- مشاهده محدودههای کاربرد
- دریافت خروجی فنی و مستندسازی
- تولید جدول عملکرد و فایلهای PDF یا CSV
- بنابراین، انتخاب کمپرسور باید بر اساس این دادهها انجام شود، نه صرفاً بر اساس نام مدل یا ظرفیت تقریبی.
جمعبندی
دمای تبخیر یکی از کلیدیترین پارامترهای انتخاب کمپرسور بیتزر است. این پارامتر، همراه با دمای تقطیر، نوع مبرد، سوپرهیت، سابکولینگ و ظرفیت برودتی واقعی، تعیین میکند که کمپرسور در یک پروژه مشخص چقدر ظرفیت دارد و آیا از نظر فنی در محدوده مجاز قرار میگیرد یا نه.
برای انتخاب درست کمپرسور بیتزر:
- دمای تبخیر را با دمای سردخانه اشتباه نگیرید
- دمای تقطیر را حتماً وارد محاسبات کنید
- نوع مبرد را دقیق مشخص کنید
- ظرفیت واقعی را مبنای انتخاب قرار دهید
- از BITZER SOFTWARE یا جدول عملکرد رسمی استفاده کنید
در پروژههای صنعتی، انتخاب دقیق کمپرسور فقط یک تصمیم خرید نیست؛ یک تصمیم مهندسی است که روی مصرف انرژی، کیفیت عملکرد و عمر سیستم اثر مستقیم دارد.
