رک سردخانه چیست و چه کاربردی دارد؟

طراحی و پیاده‌سازی سیستم‌های برودتی در مقیاس صنعتی، نیازمند اتخاذ استراتژی‌هایی است که بالاترین میزان راندمان انرژی (COP) و پایداری عملکردی را تضمین کنند. در پروژه‌های بزرگ نظیر هایپرمارکت‌ها، مراکز توزیع مواد غذایی و سردخانه‌های چندمداره، استفاده از تک‌سیستم‌های مجزا دیگر توجیه فنی و اقتصادی ندارد. در این میان، مهندسان طراح سیستم‌های تبرید به سراغ یک راهکار متمرکز و پیشرفته می‌روند: رک سردخانه. اما رک سردخانه چیست و چرا به عنوان قلب تپنده موتورخانه‌های برودتی مدرن شناخته می‌شود؟

در این مقاله تخصصی از گروه مهندسی آصه تجارت، به بررسی دقیق ساختار، اجزا، کاربردها و محاسبات فنی مرتبط با سیستم‌های رک پرداخته و تفاوت‌های بنیادین آن را با سیستم‌های کندانسینگ یونیت سنتی واکاوی می‌کنیم.

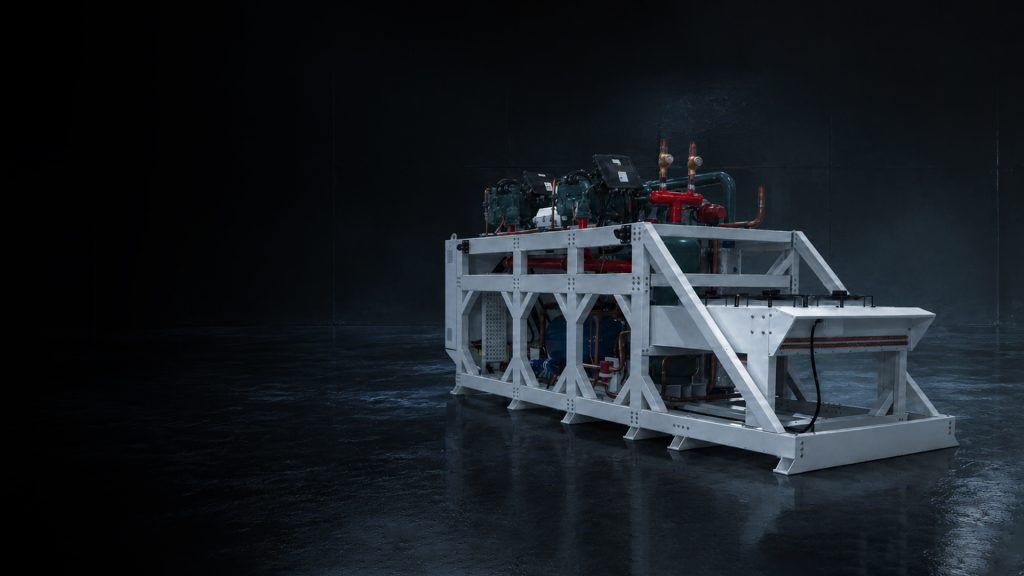

رک سردخانه چیست؟

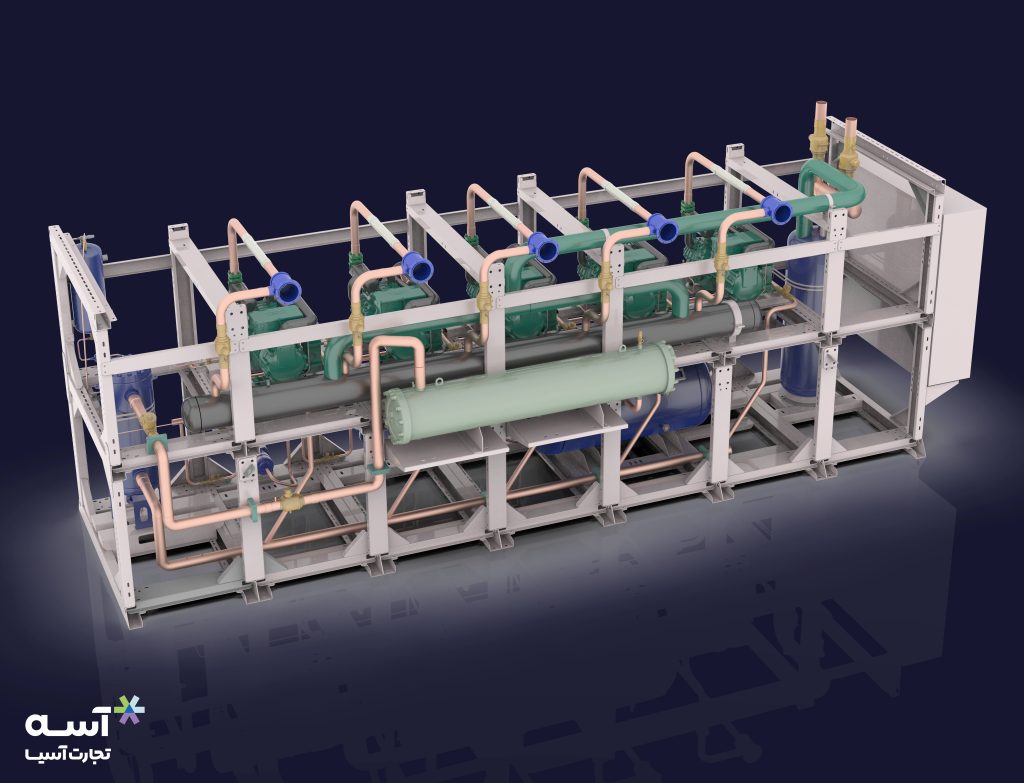

در مهندسی تبرید، رک سردخانه چیست؟ رک سردخانه (Multi-Compressor Refrigeration Rack) یک سیستم برودتی مرکزی و متمرکز است که در آن دو یا چند کمپرسور به صورت موازی (Parallel) روی یک شاسی فلزی صلب و مشترک نصب می‌شوند. این کمپرسورها از طریق یک کلکتور یا منیفولد مکش (Suction Manifold) و یک منیفولد دهش (Discharge Manifold) مشترک به یکدیگر متصل شده و یک مدار تبرید واحد یا چندمداره را تغذیه می‌کنند.

وظیفه اصلی رک صنعتی سردخانه، مدیریت هوشمند ظرفیت برودتی کل مجموعه متناسب با نوسانات بار حرارتی است. در سیستم‌های سنتی، برای هر اواپراتور یک کمپرسور مجزا تعبیه می‌شد. اما در طراحی سیستم برودتی مرکزی بر پایه رک، کل بار برودتی مورد نیاز اواپراتورها تجمیع شده و توسط آرایه‌ای از کمپرسورها تأمین می‌شود. این پیکربندی به سیستم اجازه می‌دهد تا دمای تبخیر (Evaporating Temperature) را در بهینه‌ترین حالت ممکن حفظ کرده و با ورود یا خروج مرحله‌ای کمپرسورها به مدار، مصرف انرژی را به حداقل برساند. بازه دمای تبخیر در رک‌های زیرصفر معمولاً بین $-25^\circ\text{C}$−25∘C تا $-40^\circ\text{C}$−40∘C و در رک‌های بالای‌صفر بین $-5^\circ\text{C}$−5∘C تا $-15^\circ\text{C}$−15∘C طراحی می‌شود.

اجزای تشکیل‌دهنده رک سردخانه

یک رک صنعتی سردخانه از مجموعه‌ای از قطعات مکانیکی، الکترونیکی و کنترلی بسیار دقیق تشکیل شده است که هماهنگی کامل آن‌ها پایداری کل چرخه تبرید را تضمین می‌کند. در ادامه به تشریح کلیدی‌ترین اجزای رک سردخانه می‌پردازیم:

کمپرسور (بیتزر، کوپلند، امبراکو)

کمپرسور مهم‌ترین عضو در میان اجزای رک سردخانه است. انتخاب برند و تکنولوژی کمپرسور مستقیماً بر ضریب عملکرد (COP) سیستم تأثیر می‌گذارد:

• بیتزر (Bitzer): کمپرسورهای سمی‌هرمتیک سیلندر پیستونی و اسکرو بیتزر به دلیل راندمان بالا و قابلیت اطمینان فوق‌العاده در شرایط سخت، انتخاب اول طراحی‌های صنعتی هستند. برای مقایسه عمیق فنی، می‌توانید مقاله تخصصی بیتزر در مقابل کوپلند را مطالعه کنید.
• کوپلند (Copeland): کمپرسورهای اسکرال (Scroll) و سمی‌هرمتیک دیسکاس (Discus) کوپلند برای بارهای برودتی متوسط تا بزرگ بسیار مناسب بوده و لرزش و صدای کمی تولید می‌کنند.
• امبراکو (Embraco): این برند بیشتر برای هرمتیک‌های ظرفیت پایین در سیستم‌های سبک‌تر استفاده می‌شود.

کندانسور

کندانسور در سیستم رک وظیفه دفع حرارت جذب‌شده از مبرد به محیط بیرونی را بر عهده دارد. با توجه به ظرفیت برودتی بالای رک، کندانسورها معمولاً از نوع هوایی (Air-Cooled) با فن‌های داکت‌دار یا از نوع تبخیری (Evaporative Condenser) برای مناطق گرم و خشک طراحی می‌شوند. ابعاد و دبی هوای کندانسور باید به دقت متناسب با مجموع دبی جرم مبرد خروجی از کمپرسورها محاسبه شود.

تابلو برق و کنترلر (مانند دانفوس AK-SM)

مدیریت هوشمند روشن/خاموش شدن کمپرسورها و کنترل شیرهای انبساط الکترونیکی بر عهده تابلو برق مرکزی رک است. استفاده از کنترلرهای پیشرفته نظیر سری Danfoss AK-SM{:rel=“nofollow noopener”} امکان مدیریت مصرف انرژی، مانیتورینگ آنلاین فشار مکش و دهش، کنتزل اینورترها (VFD) و عیب‌یابی هوشمند سیستم را فراهم می‌سازد. برای تحلیل تخصصی‌تر عملکرد این سیستم‌ها، مقاله بهینه‌سازی انرژی با AK-SM را بررسی نمایید.

خط لوله، شیرآلات و اکسپنشن ولو

مبرد پس از خروج از کندانسور وارد رسیور مایع (Liquid Receiver) شده و از طریق خط لوله مبرد به سمت اواپراتورها هدایت می‌شود. استفاده از تجهیزاتی چون لرزه‌گیرها (Vibration Eliminators)، جداکننده روغن (Oil Separator)، رگولاتورهای فشار و اکومولاتور مایع (Suction Accumulator) جهت جلوگیری از برگشت مایع مبرد به کمپرسورها در رک‌های صنعتی حیاتی است.

کاربردهای رک سردخانه در صنایع مختلف

به دلیل انعطاف‌پذیری عملیاتی و قابلیت اطمینان بالا، کاربرد رک سردخانه در پروژه‌های حساس صنعتی و تجاری غیرقابل چشم‌پوشی است. مهم‌ترین حوزه‌های کاربری این سیستم‌ها عبارتند از:

صنایع لبنیاتی

در خطوط تولید و نگهداری فرآورده‌های لبنی، بارهای برودتی به شدت نوسان دارند (مثلاً در زمان ورود شیر گرم به تانک‌های پلیت سفت یا پروسه پاستوریزاسیون). کاربرد رک سردخانه در این صنعت، پاسخگویی آنی به نوسانات شدید بار برودتی و حفظ دمای دقیق سالن‌های بسته‌بندی و انبارش است.

نگهداری میوه و سبزیجات

سردخانه‌های بزرگ نگهداری اتمسفر کنترل‌شده (CA) برای حفظ کیفیت محصولات کشاورزی نیاز به ثبات مطلق دما و رطوبت دارند. توزیع مبرد از موتورخانه سردخانه مرکزی به اواپراتورها به وسیله سیستم‌های متمرکز رک، کمترین میزان نوسان دمایی را ایجاد می‌کند.

انبارهای گوشت و پروتئینی

محصولات پروتئینی منجمد نیاز به تونل‌های انجماد سریع با دمای تبخیر بسیار پایین ($-35^\circ\text{C}$−35∘C تا $-45^\circ\text{C}$−45∘C) دارند، در حالی که سالن‌های نگهداری ثانویه در دمای $-18^\circ\text{C}$−18∘C کار می‌کنند. یک رک دو مرحله‌ای (Two-Stage) یا بوستر (Booster System) بهترین بازدهی را برای این سناریو ارائه می‌دهد.

صنایع دارویی و بیوتکنولوژی

نگهداری واکسن‌ها و مواد بیولوژیک نیازمند استانداردهای سخت‌گیرانه (GSDP) است. هرگونه قطعی یا نوسان دما منجر به تخریب محصولات با ارزش میلیاردی می‌شود. سیستم‌های پایدار بر پایه رک با قابلیت Redundancy (کمپروسور پشتیبان) امنیت این فرآیند را تضمین می‌کنند.

تفاوت رک سردخانه با کندانسینگ یونیت

یکی از چالش‌های کارفرمایان در طراحی پروژه‌ها، انتخاب بین سیستم‌های مرکزی و سیستم‌های مجزا است. جدول زیر مقایسه‌ای دقیق از تفاوت رک و کندانسینگ یونیت را از جنبه‌های مختلف فنی ارائه می‌دهد:content_copy

مزایای رک سردخانه نسبت به سیستم‌های مجزا

مقایسه مشخصات فنی نشان می‌دهد که سرمایه‌گذاری روی خرید و نصب یک سیستم متمرکز، ارزش افزوده طولانی‌مدتی برای پروژه‌های صنعتی دارد. بارزترین مزایای این سیستم عبارتند از:

کاهش هزینه نگهداری

در یک رک مرکزی، تمام تجهیزات دوار و مکانیکی حساس در یک محل (موتورخانه سردخانه) متمرکز شده‌اند. این تمرکز فیزیکی، زمان و هزینه بازرسی‌های دوره‌ای، شارژ مبرد، تعویض فیلتر درایرها و پایش کیفیت روغن کمپرسورها را به شدت کاهش می‌دهد.

بهینه‌سازی مصرف انرژی

سیستم کنترل هوشمند رک با پایش مداوم فشار لوله مکش، دقیقاً متوجه میزان نیاز واقعی بار برودتی اواپراتورها می‌شود. به عنوان مثال، اگر بار برودتی در طول شب کاهش یابد، کنترلر با خاموش کردن تعدادی از کمپرسورها یا کاهش فرکانس کاری آن‌ها توسط اینورتر، از کارکرد بیهوده سیستم جلوگیری می‌کند. این امر راندمان کلی سیستم (COP) را تا ۳۰ درصد نسبت به کندانسینگ یونیت‌های مستقل افزایش می‌دهد.

مدیریت متمرکز چند اتاقک سردخانه

در مجموعه‌هایی که دارای سالن‌های مختلف با دماهای متفاوت هستند (مثلاً سالن نگهداری میوه، سالن بسته‌بندی و تونل انجماد)، یک سیستم رک چنددمایی (Multi-Temperature Rack) قادر است بدون تداخل در عملکرد مدارها، تمامی این نیازهای دمایی مختلف را به صورت همزمان از یک نقطه پشتیبانی کند.

انواع رک سردخانه

با توجه به الزامات طراحی و شرایط اقلیمی پروژه، سیستم‌های رک در مدل‌های متنوعی تولید و عرضه می‌شوند. درک صحیح از دسته‌بندی‌های مختلف به مهندسان کمک می‌کند تا طرح تبرید بهینه‌تری ارائه دهند. برای آشنایی کامل با معماری‌های مختلف سیستم‌های متمرکز، مطالعه مقاله جامع انواع رک سردخانه (تبخیری/کندانسوری/اسکرو) به شما پیشنهاد می‌شود.

به طور خلاصه، رک‌ها بر اساس نوع کمپرسور به انواع رک‌های اسکرال، سیلندر پیستونی و اسکرو تقسیم می‌شوند. از سوی دیگر، با توجه به نوع مبرد و ساختار سیکل تبرید، می‌توان آن‌ها را در دسته‌های زیر قرار داد:

1. رک‌های تک‌مرحله‌ای (Single-Stage Racks): مناسب برای دماهای بالای‌صفر و زیر‌صفر سبک.
2. رک‌های بوستر (Booster Racks): مناسب برای سیستم‌های دما پایین با استفاده از مبردهای طبیعی مانند دی‌اکسید کربن ($CO_2$CO2​).
3. رک‌های کندانسور تبخیری: بهینه‌سازی‌شده برای مناطق بسیار گرم با هدف کاهش دمای تقطیر و افزایش COP.

چطور رک سردخانه مناسب پروژه خود را انتخاب کنیم؟

انتخاب ظرفیت و پیکربندی مناسب برای یک رک صنعتی سردخانه نیازمند محاسبات دقیق مهندسی تبرید است. فاکتورهای کلیدی نظیر بار حرارتی کل سالن‌ها (Total Cooling Load)، دمای طراحی محیط (Ambient Temperature)، نوع مبرد مصرفی و نحوه چیدمان اواپراتورها باید در نرم‌افزارهای تخصصی کمپرسورسازی نظیر Bitzer Software{:rel=“nofollow noopener”} یا Copeland Select{:rel=“nofollow noopener”} شبیه‌سازی شوند. پیشنهاد می‌کنیم جهت درک جزئیات محاسباتی، به راهنمای انتخاب رک سردخانه مراجعه فرمایید تا با فرمول‌ها و مراحل گام‌به‌گام محاسبات بار برودتی بیشتر آشنا شوید.

جمع‌بندی

طراحی و مهندسی سیستم‌های تبرید در دنیای امروز به سمت افزایش بهره‌وری انرژی و پایداری عملکرد حرکت کرده است. پاسخ به پرسش رک سردخانه چیست نشان می‌دهد که این تجهیزات با متمرکز ساختن قدرت تبرید در قالب یک سیستم چندکمپرسوره موازی، راندمان انرژی (COP) بالا، قابلیت اطمینان استثنایی و مدیریت هوشمند نوسانات بار را برای پروژه‌های بزرگ صنعتی به ارمغان می‌آورند.

گروه صنعتی آصه تجارت به عنوان متخصص و تولیدکننده باسابقه تجهیزات برودتی سنگین، انواع رک‌های سردخانه‌ای صنعتی را با استفاده از معتبرترین قطعات و کمپرسورهای بیتزر و کوپلند طراحی و تولید می‌کند. جهت مشاهده مشخصات فنی و استانداردهای تولید، می‌توانید به صفحه محصول رک سردخانه آصه تجارت مراجعه نمایید.

مشاوره فنی رایگان: جهت برآورد بار برودتی پروژه خود و دریافت پروپوزال فنی و مالی اختصاصی سیستم‌های رک تبرید، با مهندسان مشاور ما در صفحه تماس با آصه تجارت ارتباط برقرار کنید.
