راهنمای جامع تشخیص کمپرسور بیتزر اصلی از چینی

در صنعت تبرید و تهویه مطبوع صنعتی، کمپرسور به عنوان قلب تپنده مدار سرمایش شناخته می‌شود. برند آلمانی بیتزر (BITZER) با بیش از ۹ دهه سابقه مهندسی، استاندارد مرجع کمپرسورهای سمی‌هرمتیک (Semi-Hermetic Reciprocating Compressors) در جهان است. با این حال، افزایش تقاضا و اختلاف قیمت ناشی از نوسانات ارزی موجب ورود گسترده نسخه‌های کپی و غیراصل چینی (طرح بیتزر) به بازار شده است.

این کمپرسورهای کپی در نگاه اول از نظر رنگ، ابعاد بدنه و حتی پلاک مشخصات شباهت بسیار زیادی به نسخه اصلی دارند؛ اما بررسی متالورژیکی و کالبدشکافی مکانیکی آن‌ها نشان می‌دهد که کاهش هزینه‌های ساخت از طریق افت کیفیت متریال، کاهش تلورانس‌های هندسی و حذف الزامات ایمنی حاصل شده است.

در این مقاله تخصصی، نتایج دمونتاژ و مقایسه آزمایشگاهی قطعه‌به‌قطعه یک کمپرسور سمی‌هرمتیک بیتزر اصل با نمونه کپی چینی ارائه می‌شود تا فعالان صنعت تبرید، مهندسان طراح و خریداران B2B بتوانند با دید فنی تصمیم‌گیری کنند.

مقایسه ابعادی و متالورژیکی: بیتزر آلمان در برابر طرح چینی

جدول زیر خلاصه اندازه‌گیری‌های آزمایشگاهی بر روی قطعات اصلی و مشابه چینی در توان نامی متناظر است:

کالبدشکافی قطعات و پیامدهای ترمودینامیکی و مکانیکی

۱. سرسیلندر: وزن، بالانس متالورژیکی و کنترل ارتعاشات

سرسیلندر در کمپرسورهای رفت و برگشتی علاوه بر هدایت گاز دیسشارژ، نقش دمپر صوتی و ارتعاشی را ایفا می‌کند.

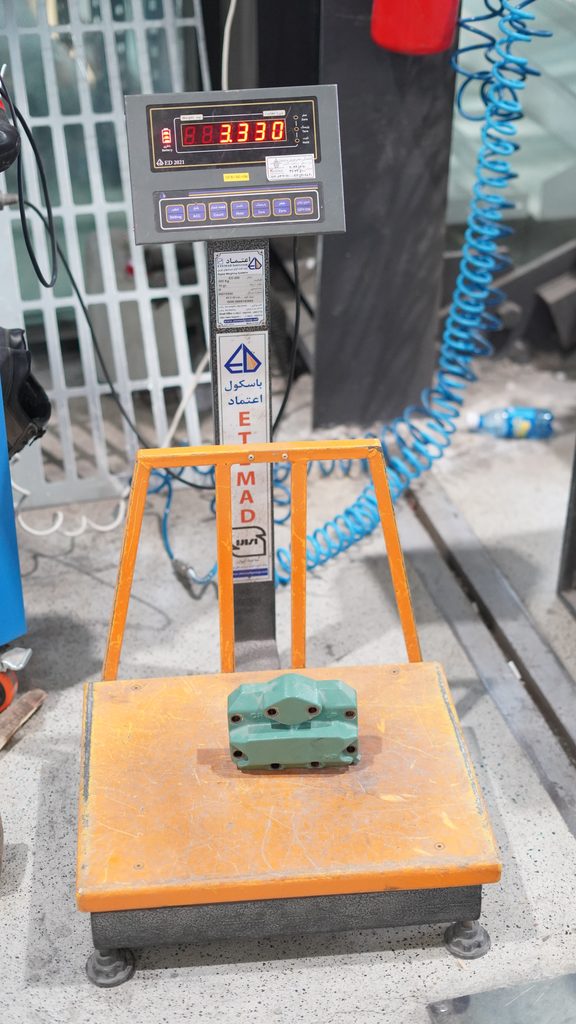

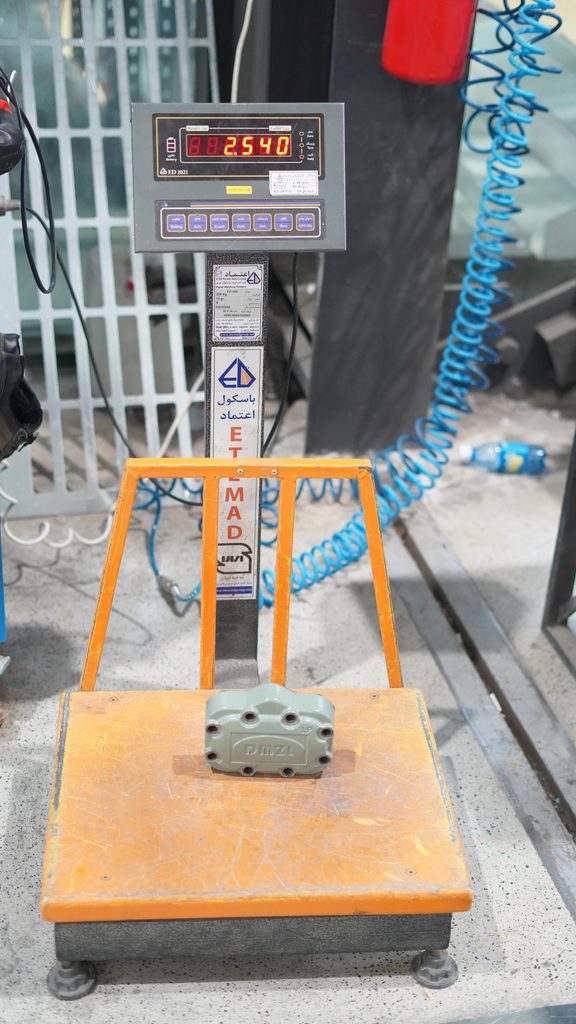

در نمونه بیتزر آلمان، وزن سرسیلندر ۳.۳ کیلوگرم بوده که از چدن داکتیل با دانسیته بالا ریخته‌گری شده است. در مقابل، سرسیلندر نمونه چینی تنها ۲.۵ کیلوگرم وزن دارد (حدود ۲۴٪ سبک‌تر).

$$\Delta m = 3.3 – 2.5 = 0.8\text{ kg}$$Δm=3.3−2.5=0.8 kg

کاهش ۸۰۰ گرمی جرم در نمونه چینی به دلیل نازک‌تر گرفتن دیواره‌ها و کاهش حجم چمبر دیسشارژ رخ داده است. این امر دو پیامد نامطلوب دارد:

1. افزایش نوسانات فشار (Pulsation): حجم کم محفظه دیسشارژ مانع از تضعیف موج‌های فشاری ناشی از باز و بست سوپاپ‌ها شده و نوسانات را مستقیماً به لوله دیسشارژ و کندانسور منتقل می‌کند.
2. افزایش ارتعاشات سازه‌ای: جرم کمتر توانایی جذب ضربات مکانیکی پیستون را ندارد که منجر به شکست اتصالات لحیمی خط دیسشارژ در مدار می‌شود.

۲. استاتور و سیم‌پیچ: دستکاری در مس و افت گشتاور موثر

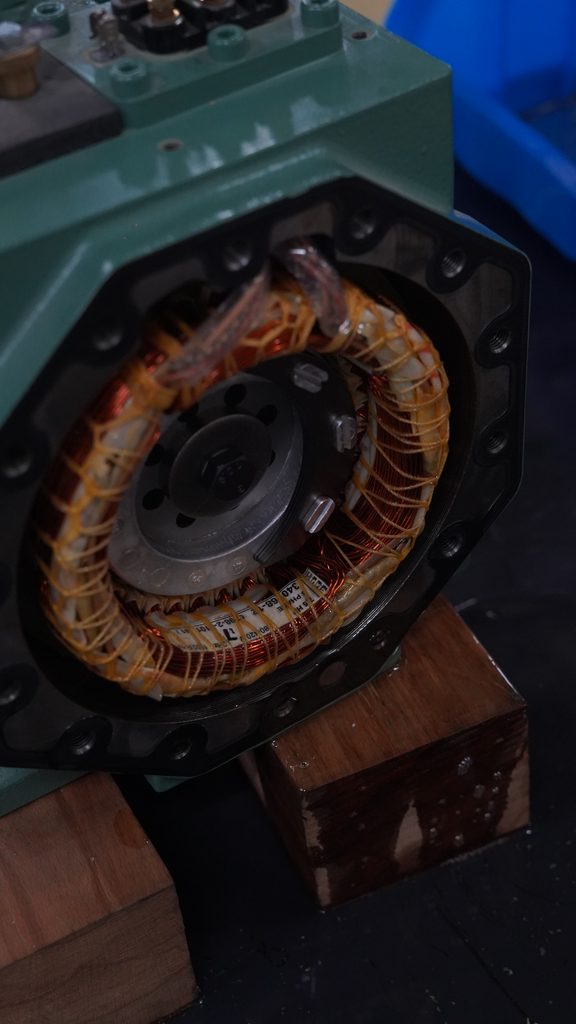

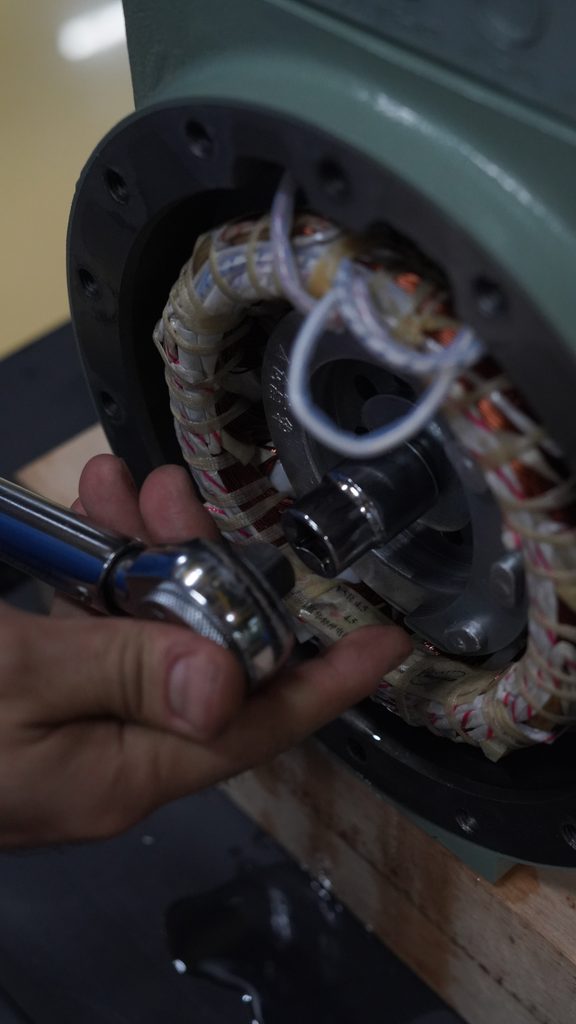

بررسی الکتریکی نشان می‌دهد توان مصرفی و خروجی سیم‌پیچ موتور تفاوت فاحشی با برچسب پلاک دارد. در حالی که مدل بیتزر اصل از سیم‌پیچ با ریتینگ 7.5 HP (5.59 kW)7.5\text{ HP}\ (5.59\text{ kW})7.5 HP (5.59 kW) بهره می‌برد، سیم‌پیچ نمونه چینی در آزمون آزمایشگاهی توانی معادل 6.03 HP (4.5 kW)6.03\text{ HP}\ (4.5\text{ kW})6.03 HP (4.5 kW) تولید می‌کند؛ یعنی نزدیک به 1.1 kW1.1\text{ kW}1.1 kW کسری توان.

این کاهش توان از طریق کم کردن تعداد دور سیم‌پیچ و استفاده از سیم مسی با خلوص پایین یا سطح مقطع کمتر انجام شده است. بر اساس معادله اساسی گشتاور موتور القایی:

$$T = \frac{P_{mech}}{\omega}$$T=ωPmech​​

با افت توان مکانیکی ($P_{mech}$Pmech​)، گشتاور خروجی میل‌لنگ به شدت افت می‌کند. زمانی که فشار اواپراتور بالا می‌رود (مانند پروسه دیفراست یا شارژ بار گرم در سردخانه)، موتور کپی توانایی تامین گشتاور استارت و کارکرد سنگین را نداشته، جریان ($I$I) بیش از حد مجاز کشیده و سیستم حفاظتی (اورلود / اینتگرال) فرمان قطع می‌دهد یا سیم‌پیچ در کوتاه‌مدت دچار سوختگی عایق کلاس F یا H می‌شود.

۳. روتور موتور: بالانس مغناطیسی و جرم دوار

روتور کمپرسور بیتزر آلمان دارای وزن دقیق ۶,۷۹۰ گرم و طول بسته استک ۱۵.۵ سانتی‌متر است. در نمونه چینی، طول هسته کوتاه‌تر بوده و وزن آن به مراتب کمتر است. کوتاه‌تر بودن طول روتور باعث کاهش سطح مقطع اثر میدان مغناطیسی استاتور-روتور شده که پیامد آن افزایش اسلیپ (Slip) موتور و تلفات ژولی ($I^2R$I2R) است.

۴. آب‌بندی رینگ پیستون و سیلندر: بحران راندمان حجمی ($\eta_v$ηv​)

یکی از حساس‌ترین فاکتورها در راندمان کمپرسورهای پیستونی، اندازه گپ یا دهانه رینگ (Ring End Gap) داخل سیلندر است.

• در کمپرسور بیتزر اصل: 0.15 mm0.15\text{ mm}0.15 mm
• در کمپرسور طرح چینی: 0.35 mm0.35\text{ mm}0.35 mm (بیش از دو برابر فاصله مجاز)

راندمان حجمی کمپرسور به صورت زیر تعریف می‌شود:

$$\eta_v = 1 – c \left( \left(\frac{P_{dis}}{P_{suc}}\right)^{1/k} – 1 \right) – \text{Leakage Loss}$$ηv​=1−c((Psuc​Pdis​​)1/k−1)−Leakage Loss

افزایش لقی دهانه رینگ به $0.35\text{ mm}$0.35 mm باعث عبور گاز داغ مبرد از محفظه تراکم به کارتل روغن (Blow-by) می‌شود. پیامدهای این تلورانس غلط:

1. افت تناژ تبرید: کمپرسور برای رساندن سردخانه به دمای تنظیمی باید ساعت‌های بیشتری زیر بار بماند.
2. کف کردن روغن (Foaming): ورود گاز دیسشارژ به کارتل دمای روغن را بالا برده و ویسکوزیته آن را به شدت تخریب می‌کند.

۵. میل‌لنگ، تراست واشر و بوش یاتاقان

اجزای مکانیکی متحرک در نمونه چینی به شدت مستعد خطاهای تریبولوژیکی هستند:

• لقی طولی میل‌لنگ : مقدار لقی در بیتزر 1.2 mm1.2\text{ mm}1.2 mm و در کپی چینی 1.8 mm1.8\text{ mm}1.8 mm ثبت شده است. لقی ۰.۶ میلی‌متر بیشتر موجب بازی محوری میل‌لنگ در ضربات بار دینامیکی و اعمال نیروی برشی به شاتون‌ها می‌شود.
• تراست واشر (Thrust Washer): بیتزر از واشرهای پایه کربن گرافیت نسوز استفاده می‌کند که خود-روانکار (Self-lubricating) بوده و مقاومت حرارتی فراتر از ۲۰۰ درجه سانتی‌گراد دارد. چینی‌ها از تفلون (PTFE) استفاده کرده‌اند. تفلون در دمای بالای روغن حاصل از دیسشارژ داغ، پدیده خزش حرارتی (Thermal Creep) پیدا کرده، له می‌شود و محور میل‌لنگ دچار قفل مکانیکی و اصطکاک آهن به چدن می‌گردد.
• بوش‌های یاتاقان: در نسخه اصلی، بوش‌ها دارای لایه پوشش تفلونی (PTFE Coated) هستند که در لحظات بحرانی استارت (قبل از تشکیل فیلم هیدرودینامیک روغن) از سایش ژورنال جلوگیری می‌کنند. در نسخه چینی، بوش‌ها بدون پوشش هستند.

۶. سیستم هیدرولیک و کارتل روغن

روغن موتور در کمپرسورهای برودتی تنها روانکار نیست، بلکه عامل انتقال حرارت و آب‌بندی نیز به شمار می‌رود.

• حجم شارژ روغن: محفظه کارتل بیتزر اصل برای ۲.۰ لیتر طراحی شده، اما نسخه چینی تنها گنجایش ۱.۳ لیتر روغن را دارد. ۳۵٪ حجم کمتر روغن یعنی روغن سریع‌تر در مدار گردش کرده، فرصت خنک‌کاری و ته‌نشینی ذرات را از دست می‌دهد و پمپ روغن با افت هد مواجه می‌شود.
• هیتر کارتل (Crankcase Heater):
  • بیتزر: قطر $11\text{ mm}$11 mm، طول $113\text{ mm}$113 mm، توان $120\text{ W}$120 W با کابل استاندارد $2 \times 1.5\text{ mm}^2$2×1.5 mm2
  • چینی: قطر $10\text{ mm}$10 mm، توان $100\text{ W}$100 W با کابل ضعیف $2 \times 0.5\text{ mm}^2$2×0.5 mm2

توان ناکافی هیتر در زمستان باعث حل شدن مبرد در روغن کارتل شده و در هنگام استارت، پدیده خطرناک Migration مبرد مایع و خالی شدن کارتل از روغن مایع را رقم می‌زند.

۷. ایمنی اتصالات و جعبه برق: جزئیاتی که دیده نمی‌شوند

• عدم استفاده از قفل‌کننده رزوه‌ای: بیتزر تمامی پیچ‌های داخلی محفظه میل‌لنگ و صفحه سوپاپ را با چسب ضدلرزش لاکتایت (Loctite) آب‌بندی و فیکس می‌کند. در مدل چینی پیچ‌ها کاملاً خشک بسته شده‌اند که در اثر لرزش‌های متوالی کمپرسور شل شده و باعث خرابی فاجعه‌بار (Catastrophic Failure) می‌شوند.
• ضخامت واشر پیچ روتور: بیتزر از واشر سخت‌کاری شده با ضخامت 8.15 mm8.15\text{ mm}8.15 mm بهره می‌گیرد در حالی که چینی‌ها از واشر ضعیف 5.70 mm5.70\text{ mm}5.70 mm استفاده کرده‌اند که زیر ارتعاشات فرکانس ۵۰ هرتز دچار دفرمه شدن و شل شدن اتصال روتور می‌گردد.
• پلی‌آمید نسوز در جعبه برق: جعبه برق بیتزر از پلی‌آمید ۶۶ تقویت‌شده با الیاف شیشه ساخته شده که در برابر دمای بالای اتصالات جرقه‌ای مقاوم است؛ جعبه ترمینال چینی از پلاستیک بازیافتی ساخته شده که در حرارت دفرمه شده و ریسک اتصال کوتاه دوفاز به یکدیگر یا بدنه را ایجاد می‌کند.

هزینه مالکیت (TCO) کمپرسور اصل در برابر فیک

برخی کارفرمایان به دلیل اختلاف قیمت اولیه اقدام به خرید کمپرسورهای طرح چینی می‌کنند. اما تحلیل مهندسی هزینه کل مالکیت (Total Cost of Ownership) نشان می‌دهد که این انتخاب غیراقتصادی است:

$$\text{TCO} = \text{CAPEX (قیمت خرید)} + \text{OPEX (مصرف برق)} + \text{هزینه توقف و خرابی بار سردخانه}$$TCO=CAPEX (قیمت خرید)+OPEX (مصرف برق)+هزینه توقف و خرابی بار سردخانه

1. مصرف برق مازاد: به دلیل افت راندمان حجمی ناشی از گپ رینگ $0.35\text{ mm}$0.35 mm و افت توان الکتروموتور، کمپرسور کپی به ازای ظرفیت برودتی یکسان حدود ۱۵ الی ۲۵ درصد برق بیشتری در سال مصرف می‌کند.
2. ریسک فساد بار سردخانه: خرابی ناگهانی تراست واشر تفلونی یا سوختن سیم‌پیچ در اوج گرمای تابستان، توقف خط سردخانه را به دنبال دارد که ارزش خسارت به محصولات غذایی/دارویی چندین برابر کل بهای خود کمپرسور است.
3. طول عمر مفید: عمر مفید یک کمپرسور بیتزر اصل آلمان در شرایط بهره‌برداری استاندارد بالای ۱۰ تا ۱۵ سال است، در حالی که نمونه‌های کپی چینی معمولاً بین ۶ ماه تا ۲ سال دچار آسیب‌های اساسی مکانیکی می‌شوند.

چک‌لیست بازرسی سریع برای تشخیص در محل خرید

هنگام تحویل و خرید کمپرسور بیتزر به این نشانه‌ها دقت کنید:

• بررسی QR Code پلاک: اسکن بارکد دوبعدی روی پلاک با اپلیکیشن رسمی BITZER SPOT برای مطابقت شماره سریال (Serial Number) و مشخصات با دیتابیس کارخانه زینفلدن آلمان.
• کیفیت ریخته‌گری پوسته: رنگ سبز اختصاصی بیتزر یکنواخت بوده و خطوط قالب‌گیری بدون پلیسه و صاف است.
• حک برجسته لوگو: عبارت BITZER روی بدنه چدنی و سرسیلندر دارای فونت استاندارد با لبه‌های تیز و دقیق است نه حروف کدر و پهن ریخته‌گری سنتی.
• بررسی سایت‌گلس روغن: سایت‌گلس بیتزر اصل دارای رزوه‌های برنجی باکیفیت و شیشه مقاوم حرارتی است.
• وزن کلی دستگاه: کمپرسور اصلی به دلیل استفاده از متریال مرغوب، چدن ضخیم و مس استاندارد در استاتور، به وضوح از نمونه‌های چینی با پلاک مشابه سنگین‌تر است (حداقل ۱۰ تا ۱۵ درصد اختلاف وزن کل).
• استعلام گارانتی و اصالت: خرید فقط از طریق نمایندگی‌ها و واردکنندگان معتبر با ضمانت کتبی اصالت متالورژیکی و فنی کالا.
