هر آنچه قبل از احداث سردخانه صنعتی باید بدانید

احداث سردخانه یک تصمیم صرفاً ساختمانی یا تجهیزاتی نیست؛ بلکه یک پروژه مهندسی چندبخشی است که اگر از مرحله طراحی و انتخاب تجهیزات به‌درستی مدیریت نشود، می‌تواند باعث افزایش مصرف انرژی، افت کیفیت محصول، خرابی زودهنگام تجهیزات و هزینه‌های سنگین بهره‌برداری شود. به همین دلیل، شناخت دقیق نکات احداث سردخانه قبل از شروع پروژه، برای هر کسب‌وکاری که با نگهداری مواد غذایی، دارویی، کشاورزی یا محصولات حساس به دما سروکار دارد، ضروری است.

در فرآیند احداث یک سردخانه صنعتی یا نیمه‌صنعتی، انتخاب درست اجزایی مانند درب سردخانه، کندانسینگ یونیت، اواپراتور، رک تبرید، ساندویچ پانل و سایر تجهیزات سردخانه نقش مستقیم در عملکرد نهایی سیستم دارد. کوچک‌ترین خطا در محاسبه ظرفیت، جانمایی تجهیزات، عایق‌کاری، انتخاب نوع سیستم تبرید یا طراحی مسیر گردش هوا می‌تواند باعث نوسان دما، افزایش استهلاک کمپرسور، تشکیل برفک، اتلاف انرژی و کاهش عمر مفید سردخانه شود.

شرکت آسه تجارت آسیا به‌عنوان تولیدکننده تجهیزات سردخانه، با تمرکز بر تولید و تأمین تجهیزات اصلی مانند درب سردخانه، کندانسینگ یونیت، اواپراتور، رک و ساندویچ پانل، در این مقاله مهم‌ترین مواردی را بررسی می‌کند که پیش از احداث سردخانه باید بدانید. هدف این راهنما این است که دید دقیق‌تری نسبت به مراحل طراحی، انتخاب تجهیزات، الزامات اجرایی و خطاهای رایج در ساخت سردخانه داشته باشید تا پروژه از ابتدا بر اساس نیاز واقعی، ظرفیت صحیح و استانداردهای فنی قابل‌اتکا اجرا شود.

برای دریافت مشاوره ساخت سردخانه، با مهندسان آسه تجارت در ارتباط باشید.

. سردخانه صنعتی چیست و چه تفاوتی با سردخانه معمولی دارد؟

سردخانه صنعتی به فضایی کنترل‌شده از نظر دما، رطوبت و گردش هوا گفته می‌شود که برای نگهداری حجم بالایی از محصولات حساس به دما طراحی و اجرا می‌شود. این محصولات می‌توانند شامل مواد غذایی، میوه و سبزیجات، گوشت، مرغ، ماهی، لبنیات، دارو، مواد شیمیایی یا سایر کالاهایی باشند که برای حفظ کیفیت، ایمنی و ماندگاری، به شرایط دمایی مشخص نیاز دارند.

برخلاف تصور رایج، سردخانه صنعتی فقط یک اتاق بزرگ با سیستم سرمایشی قوی‌تر نیست. در احداث سردخانه صنعتی باید مجموعه‌ای از عوامل مهندسی مانند ظرفیت نگهداری، نوع محصول، دمای کاری، بار برودتی، نوع عایق، طراحی کف، درب سردخانه، سیستم تبرید، کندانسینگ یونیت، اواپراتور، رک، چیدمان داخلی و نحوه بهره‌برداری به‌صورت دقیق بررسی شود. هرکدام از این بخش‌ها اگر درست انتخاب یا اجرا نشوند، عملکرد کل سردخانه را تحت‌تأثیر قرار می‌دهند.

تعریف سردخانه صنعتی

سردخانه صنعتی یک مجموعه تبریدی تخصصی است که برای نگهداری پایدار و بلندمدت محصولات در دمای مشخص طراحی می‌شود. این نوع سردخانه معمولاً در مقیاس‌های متوسط تا بزرگ اجرا می‌شود و ظرفیت آن بر اساس معیارهایی مانند حجم کالا، تناژ محصول، تعداد پالت، نوع بسته‌بندی، مدت زمان نگهداری و میزان ورود و خروج روزانه محصول تعیین می‌شود.

در یک سردخانه صنعتی، سیستم سرمایش باید بتواند دمای فضای داخلی را در شرایط مختلف کاری ثابت نگه دارد؛ حتی زمانی که درب‌ها باز و بسته می‌شوند، محصول گرم وارد سردخانه می‌شود یا بار روزانه افزایش پیدا می‌کند. به همین دلیل، تجهیزات اصلی مانند اواپراتور، کندانسینگ یونیت، کمپرسور، رک تبرید، ساندویچ پانل و درب سردخانه باید متناسب با ظرفیت واقعی پروژه انتخاب شوند، نه صرفاً بر اساس ابعاد ظاهری فضا.

از نظر دمایی، سردخانه‌های صنعتی معمولاً به چند گروه تقسیم می‌شوند:

• سردخانه بالای صفر برای نگهداری محصولاتی مانند میوه، سبزیجات، لبنیات و برخی داروها
• سردخانه زیر صفر برای نگهداری گوشت، مرغ، ماهی، مواد پروتئینی و محصولات منجمد
• سردخانه دومداره یا چندمنظوره برای محصولاتی با نیازهای دمایی متفاوت
• تونل انجماد برای انجماد سریع محصول، نه صرفاً نگهداری آن

بنابراین در بررسی نکات احداث سردخانه، اولین قدم این است که مشخص شود سردخانه قرار است چه محصولی را، در چه دمایی، با چه ظرفیت و چه میزان گردش روزانه نگهداری کند.

تفاوت سردخانه صنعتی و سردخانه معمولی از نظر مقیاس



یکی از مهم‌ترین تفاوت‌های سردخانه صنعتی با سردخانه معمولی، مقیاس پروژه است. سردخانه‌های معمولی معمولاً برای مصارف محدودتر طراحی می‌شوند؛ مانند رستوران‌ها، فروشگاه‌ها، مراکز پخش کوچک، آشپزخانه‌های صنعتی یا واحدهای تولیدی کم‌ظرفیت. این سردخانه‌ها معمولاً حجم کمتری دارند و میزان ورود و خروج محصول در آن‌ها محدودتر است.

اما سردخانه صنعتی برای ذخیره‌سازی حجم بالای کالا و بهره‌برداری مداوم طراحی می‌شود. در این نوع پروژه‌ها، بحث فقط تأمین سرمایش نیست؛ بلکه باید پایداری دما، مصرف انرژی، سرعت بازیابی دما پس از باز شدن درب، مدیریت رطوبت، جلوگیری از اتلاف حرارتی، دسترسی لیفتراک، مسیرهای بارگیری و تخلیه، زون‌بندی محصولات و امکان توسعه آینده نیز در نظر گرفته شود.

برای مثال، در یک سردخانه معمولی ممکن است باز و بسته شدن درب چند بار در روز اتفاق بیفتد؛ اما در یک سردخانه صنعتی، درب‌ها ممکن است در طول روز بارها برای ورود و خروج پالت، لیفتراک یا کامیون باز شوند. همین موضوع باعث افزایش بار نفوذ هوا و فشار بیشتر روی سیستم تبرید می‌شود. اگر در مرحله طراحی به این موضوع توجه نشود، سردخانه با مشکلاتی مثل نوسان دما، افزایش مصرف برق، برفک‌زدگی اواپراتور و کاهش عمر کمپرسور روبه‌رو خواهد شد.

به‌صورت خلاصه، تفاوت مقیاس در سردخانه صنعتی فقط به بزرگ‌تر بودن فضا محدود نمی‌شود؛ بلکه روی تمام تصمیم‌های فنی پروژه اثر می‌گذارد، از ضخامت ساندویچ پانل گرفته تا ظرفیت کندانسینگ یونیت، تعداد و جانمایی اواپراتورها و نوع درب سردخانه.

همه چیز درباره انتخاب اواپراتور مناسب

تفاوت در تجهیزات و بهره‌برداری

تفاوت مهم دیگر سردخانه صنعتی با سردخانه معمولی، نوع تجهیزات سردخانه و نحوه بهره‌برداری است. در سردخانه‌های معمولی، معمولاً از تجهیزات ساده‌تر و ظرفیت‌های پایین‌تر استفاده می‌شود. اما در سردخانه صنعتی، تجهیزات باید برای کارکرد مداوم، بار بالا و شرایط عملیاتی سخت‌تر انتخاب شوند.
در یک سردخانه صنعتی، انتخاب تجهیزات باید بر اساس محاسبه مهندسی انجام شود. برای نمونه، ظرفیت اواپراتور باید با بار برودتی فضا، نوع محصول، دمای نگهداری و نرخ گردش هوا هماهنگ باشد. کندانسینگ یونیت یا رک تبرید نیز باید توان کافی برای تأمین سرمایش پایدار داشته باشد. همچنین کیفیت عایق‌کاری و انتخاب ساندویچ پانل مناسب، نقش مستقیم در کاهش اتلاف انرژی و جلوگیری از فشار اضافی به سیستم تبرید دارد.

از طرف دیگر، درب سردخانه در پروژه‌های صنعتی اهمیت بسیار بیشتری پیدا می‌کند. درب نامناسب یا غیراستاندارد می‌تواند یکی از اصلی‌ترین مسیرهای نفوذ هوای گرم و رطوبت به داخل سردخانه باشد. این موضوع باعث افزایش بار برودتی، تشکیل برفک روی اواپراتور، اختلال در دمای نگهداری و افزایش هزینه برق می‌شود. به همین دلیل، در سردخانه‌های صنعتی معمولاً باید نوع درب، کیفیت آب‌بندی، سرعت باز و بسته شدن، مقاومت مکانیکی و تناسب آن با تردد لیفتراک یا نفرات به‌دقت بررسی شود.

از نظر بهره‌برداری نیز سردخانه صنعتی نیازمند مدیریت دقیق‌تر است. پایش مداوم دما، کنترل رطوبت، برنامه سرویس و نگهداری، بررسی عملکرد کمپرسور، کنترل برفک‌زدایی، ثبت داده‌های دمایی و رعایت اصول بهداشتی از الزامات جدی در این نوع سردخانه‌هاست. در بسیاری از صنایع، به‌ویژه صنایع غذایی و دارویی، ثبت و کنترل دما فقط یک انتخاب مدیریتی نیست، بلکه بخشی از الزامات ایمنی و کیفی محصول محسوب می‌شود.

بنابراین هنگام احداث سردخانه، باید از ابتدا مشخص شود که پروژه در سطح سردخانه معمولی تعریف می‌شود یا سردخانه صنعتی. این تشخیص، مسیر انتخاب تجهیزات، طراحی فضا، محاسبه ظرفیت، هزینه اجرا و حتی برنامه نگهداری آینده را تعیین می‌کند. شرکت‌هایی مانند آسه تجارت آسیا که در زمینه تولید تجهیزات سردخانه از جمله درب سردخانه، کندانسینگ یونیت، اواپراتور، رک و ساندویچ پانل فعالیت دارند، می‌توانند در این مرحله نقش مهمی در انتخاب صحیح اجزای اصلی پروژه داشته باشند.

برای دریافت مشاوره ساخت سردخانه، با مهندسان آسه تجارت در ارتباط باشید.

چرا قبل از ساخت سردخانه باید نوع محصول را مشخص کنید؟

در احداث سردخانه، اولین اشتباه رایج این است که پروژه از «ساختمان» شروع می‌شود، نه از «محصول». در حالی که منطق درست برعکس است. سردخانه برای نگهداری یک محصول با شرایط مشخص ساخته می‌شود؛ نه صرفاً برای ایجاد یک فضای سرد. به همین دلیل، قبل از هر تصمیم درباره ابعاد، تجهیزات، عایق‌کاری یا سیستم تبرید، باید دقیقاً مشخص شود چه کالایی قرار است داخل سردخانه نگهداری شود.

اگر نوع محصول از ابتدا درست تعریف نشود، احتمال خطا در انتخاب دما، رطوبت، ظرفیت تجهیزات، ضخامت ساندویچ پانل، نوع درب سردخانه و حتی چیدمان داخلی بالا می‌رود. نتیجه هم معمولاً یکی از این‌هاست: مصرف برق بالا، افت کیفیت محصول، نوسان دما، فشار زیاد به سیستم تبرید و هزینه اصلاح بعد از اجرا.

نوع کالا

نوع کالا مستقیماً تعیین می‌کند که سردخانه چه مشخصاتی باید داشته باشد. نیازهای نگهداری برای میوه، سبزیجات، گوشت، مرغ، ماهی، لبنیات، دارو یا محصولات منجمد یکسان نیست. هر گروه محصول از نظر دمای هدف، رطوبت نسبی، گردش هوا، مدت نگهداری و حساسیت به نوسان دما رفتار متفاوتی دارد.

برای مثال:

• میوه و سبزیجات معمولاً به کنترل دقیق رطوبت و تهویه نیاز دارند.
• گوشت و مرغ به کنترل شدیدتر دما و بهداشت نیاز دارند.
• محصولات منجمد به پایداری دمای زیر صفر و کنترل نفوذ هوا حساس‌اند.
• دارو و برخی مواد شیمیایی به پایداری دما و ثبت دقیق داده‌ها وابسته‌اند.

پس وقتی نوع کالا مشخص نباشد، عملاً طراحی فنی هم مبهم می‌شود.

دمای نگهداری

بعد از تعیین نوع محصول، باید دمای نگهداری آن مشخص شود. این دما فقط برای تنظیم ترموستات نیست؛ بلکه مبنای انتخاب کل سیستم تبرید است. تفاوت میان سردخانه بالای صفر و زیر صفر فقط در عدد دما نیست، بلکه در نوع تجهیزات، ضخامت عایق، شرایط بهره‌برداری و بار برودتی هم اثر می‌گذارد.

به‌طور کلی:

• سردخانه بالای صفر برای محصولاتی مثل میوه، سبزیجات، لبنیات و برخی داروها استفاده می‌شود.
• سردخانه زیر صفر برای محصولات منجمد مثل گوشت، مرغ، ماهی، بستنی و مواد غذایی فریزری کاربرد دارد.

هرچه دمای کاری پایین‌تر باشد، حساسیت طراحی بیشتر می‌شود. در دماهای پایین، نفوذ هوا، کیفیت درب سردخانه، یخ‌زدگی اواپراتور، نوع دیفراست و ضخامت ساندویچ پانل اهمیت بیشتری پیدا می‌کند.

رطوبت موردنیاز

خیلی از پروژه‌ها فقط روی دما تمرکز می‌کنند و رطوبت را نادیده می‌گیرند. این خطاست. در بسیاری از محصولات، مخصوصاً میوه و سبزیجات، رطوبت نسبی نقش مستقیم در حفظ کیفیت دارد. اگر رطوبت کمتر از حد لازم باشد، محصول دچار کاهش وزن، چروکیدگی و افت بازارپسندی می‌شود. اگر رطوبت بیش از حد باشد، احتمال کپک، شبنم‌زدگی یا آسیب به بسته‌بندی بالا می‌رود.

رطوبت موردنیاز محصول روی این موارد اثر دارد:

• انتخاب نوع اواپراتور
• شدت و الگوی گردش هوا
• تعداد دفعات دیفراست
• نوع آب‌بندی درب سردخانه
• کیفیت اجرای ساندویچ پانل
• چیدمان کالا در فضای داخلی

یعنی اگر رطوبت درست دیده نشود، حتی با دمای مناسب هم ممکن است کیفیت محصول حفظ نشود.

حساسیت به زمان و گردش کالا

فقط نوع محصول مهم نیست؛ نحوه ورود و خروج آن هم مهم است. بعضی سردخانه‌ها برای نگهداری نسبتاً ثابت طراحی می‌شوند، اما بعضی دیگر گردش کالای بالایی دارند؛ یعنی درب مرتب باز و بسته می‌شود، لیفتراک رفت‌وآمد می‌کند و محصول دائماً وارد یا خارج می‌شود.

این موضوع روی طراحی اثر جدی دارد، چون:

• باز و بسته شدن زیاد درب، بار نفوذ هوا را بالا می‌برد.
• ورود محصول گرم، بار برودتی را افزایش می‌دهد.
• گردش بالای کالا به چیدمان و راهروهای دقیق‌تری نیاز دارد.
• در چنین شرایطی، کیفیت درب سردخانه و هماهنگی آن با سیستم تبرید حیاتی می‌شود.

بنابراین قبل از ساخت سردخانه باید مشخص شود:

• محصول با چه دمایی وارد می‌شود؟
• چقدر در سردخانه می‌ماند؟
• چند بار در روز جابه‌جا می‌شود؟
• آیا نگهداری است یا پیش‌سرد / انجماد / توزیع؟

اگر این داده‌ها مشخص نباشد، طراحی سردخانه از ابتدا روی فرض‌های اشتباه بنا می‌شود.

برای دریافت مشاوره ساخت سردخانه، با مهندسان آسه تجارت در ارتباط باشید.

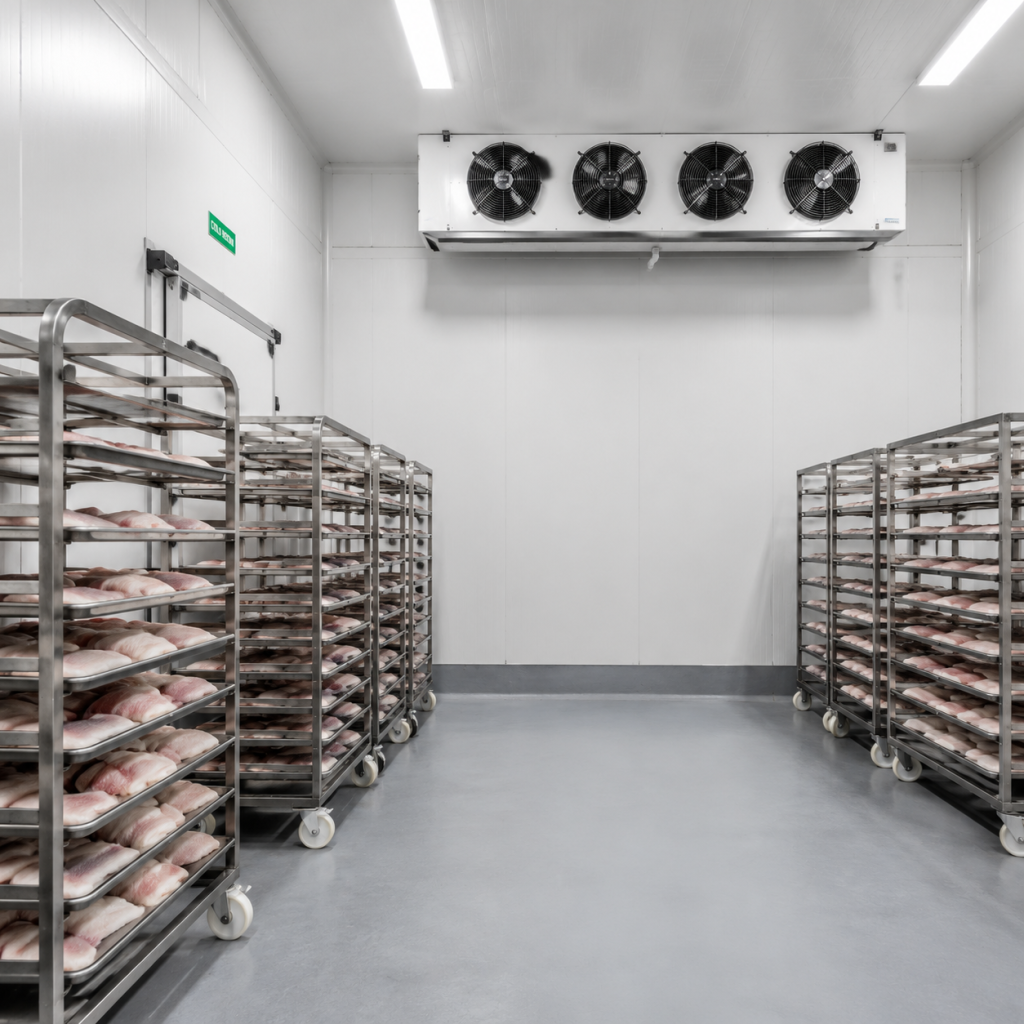

ظرفیت سردخانه را چگونه تعیین می‌کنند؟

بعد از اینکه نوع محصول و شرایط نگهداری مشخص شد، نوبت به تعیین ظرفیت سردخانه می‌رسد. ظرفیت یکی از مهم‌ترین بخش‌های نکات احداث سردخانه است، چون مستقیماً روی ابعاد فضا، توان تجهیزات، مصرف انرژی و هزینه سرمایه‌گذاری اثر دارد.

اشتباه رایج این است که ظرفیت فقط از روی متراژ یا حجم اتاق تعریف شود. این روش ناقص است. ظرفیت واقعی سردخانه باید بر اساس نوع محصول، وزن، حجم، بسته‌بندی، پالت‌بندی، راهروها، گردش هوا و میزان ورود و خروج کالا تعیین شود.

ظرفیت بر حسب تن / پالت / مترمکعب

ظرفیت سردخانه معمولاً با سه معیار اصلی بیان می‌شود:

1) ظرفیت بر حسب تن

در این روش، ظرفیت بر اساس وزن محصول قابل نگهداری بیان می‌شود؛ مثلاً سردخانه 50 تنی یا 200 تنی. این روش برای برآورد اولیه رایج است، اما به‌تنهایی کافی نیست. چون 100 تن از دو محصول مختلف می‌تواند حجم، چیدمان و بار برودتی کاملاً متفاوتی داشته باشد.

مثلاً:

• 100 تن سیب
• 100 تن گوشت منجمد
• 100 تن سبزی بسته‌بندی‌شده

از نظر اشغال فضا و نیاز سرمایشی، یکسان نیستند.

2) ظرفیت بر حسب پالت

در سردخانه‌های صنعتی و لجستیکی، معیار پالت معمولاً عملی‌تر است. چون بهره‌برداری واقعی بر مبنای تعداد جایگاه پالت انجام می‌شود. در این مدل باید مشخص شود:

• ابعاد پالت چیست؟
• وزن متوسط هر پالت چقدر است؟
• ارتفاع چیدمان مجاز چقدر است؟
• قفسه‌بندی وجود دارد یا خیر؟
• راهروی لیفتراک چقدر فضا می‌گیرد؟

این روش برای پروژه‌هایی که با تردد بالا و چیدمان انباری سروکار دارند، دقیق‌تر از اعلام صرفِ تناژ است.

3) ظرفیت بر حسب مترمکعب

این روش بر مبنای حجم داخلی سردخانه است:

^{V=L×W×HV = L \times W \times HV=L×W×H}

اما این فقط حجم اسمی را نشان می‌دهد، نه ظرفیت واقعی نگهداری. چون کل فضای داخلی قابل پر شدن با محصول نیست. باید برای گردش هوا، فاصله از اواپراتور، راهرو، تردد و دسترسی فضا باقی بماند.

پس مترمکعب برای تخمین ابعاد خوب است، ولی برای تصمیم نهایی کافی نیست.

تناژ واقعی در برابر ظرفیت اسمی

یکی از نقاطی که خیلی از کارفرماها و حتی بعضی مجری‌ها در آن دچار خطا می‌شوند، تفاوت بین ظرفیت اسمی و ظرفیت واقعی است.

• ظرفیت اسمی: عددی که بر اساس ابعاد کلی یا برآورد اولیه گفته می‌شود.
• ظرفیت واقعی: مقداری که عملاً با رعایت چیدمان صحیح، گردش هوا، راهروها و شرایط بهره‌برداری قابل استفاده است.

مثلاً ممکن است سردخانه‌ای روی کاغذ 100 تن ظرفیت داشته باشد، اما در عمل فقط 75 تا 85 تن محصول را بتواند به‌صورت استاندارد نگهداری کند. این تفاوت به عوامل مختلفی بستگی دارد:

• نوع بسته‌بندی
• ابعاد پالت
• ارتفاع مفید چیدمان
• فاصله از دیوار و سقف
• محدودیت گردش هوا
• راهروهای تردد
• جانمایی اواپراتور و درب

اگر این تفاوت از ابتدا دیده نشود، کارفرما فکر می‌کند ظرفیت کم آمده، بعد هم برای جبران، سردخانه را بیش از حد پر می‌کند. این کار مستقیماً عملکرد سیستم را خراب می‌کند.

خطاهای رایج در برآورد ظرفیت

1) محاسبه ظرفیت فقط با ابعاد اتاق

رایج‌ترین اشتباه است. طول، عرض و ارتفاع مهم‌اند، اما بدون دانستن نوع محصول و چیدمان، عدد واقعی نمی‌دهند.

2) نادیده گرفتن راهروها و فضای لیفتراک

در سردخانه صنعتی، بخشی از فضا باید برای جابه‌جایی باقی بماند. اگر این فضاها حذف شوند، ظرفیت اعلامی غیرواقعی می‌شود.

3) بی‌توجهی به گردش هوا

پر کردن بیش از حد سردخانه باعث می‌شود هوا بین کالاها درست نچرخد. نتیجه: نقاط گرم، برفک، نوسان دما و افت کیفیت محصول.

4) یکسان فرض کردن همه محصولات

هر محصول چگالی، بسته‌بندی و رفتار حرارتی متفاوتی دارد. یک عدد تناژ ثابت برای همه کاربردها اعتبار ندارد.

5) نادیده گرفتن دمای اولیه محصول

اگر محصول گرم وارد سردخانه شود، سیستم باید علاوه بر نگهداری، گرمای محصول را هم دفع کند. این موضوع در ظرفیت‌گذاری بسیار مهم است.

6) اشتباه گرفتن سردخانه نگهداری با سردخانه فرآیندی

سردخانه نگهداری برای حفظ دما طراحی می‌شود، نه برای پیش‌سرد یا انجماد سریع. اگر قرار است محصول گرم وارد شود و سریع سرد شود، طراحی باید متفاوت باشد.

برای دریافت مشاوره ساخت سردخانه، با مهندسان آسه تجارت در ارتباط باشید.

محاسبه بار برودتی سردخانه چگونه انجام می‌شود؟

در پروژه‌های احداث سردخانه، محاسبه بار برودتی یکی از اصلی‌ترین مراحل طراحی است. بار برودتی یعنی مقدار گرمایی که باید از فضای سردخانه، محصول، هوای نفوذی، تجهیزات داخلی و سایر منابع حرارتی گرفته شود تا دمای موردنظر ثابت بماند. به زبان ساده، سیستم تبرید باید به‌اندازه‌ای ظرفیت داشته باشد که بتواند تمام گرمای واردشده یا تولیدشده در سردخانه را دفع کند.

اشتباه در محاسبه بار برودتی، مستقیم روی عملکرد سردخانه اثر می‌گذارد. اگر ظرفیت سیستم کمتر از نیاز واقعی باشد، سردخانه به دمای هدف نمی‌رسد یا در زمان پیک کاری دچار نوسان دما می‌شود. اگر ظرفیت بیش از حد انتخاب شود، هزینه اولیه بالا می‌رود و ممکن است سیستم دچار روشن و خاموش شدن‌های مکرر، کاهش راندمان و کنترل ضعیف رطوبت شود.

در بررسی نکات احداث سردخانه، بار برودتی معمولاً از چند بخش اصلی تشکیل می‌شود: بار جداره، بار محصول، بار نفوذ هوا، بار نفرات و روشنایی و بار دیفراست.

بار جداره

بار جداره به گرمایی گفته می‌شود که از طریق دیوارها، سقف و کف وارد سردخانه می‌شود. چون دمای داخل سردخانه معمولاً پایین‌تر از دمای محیط بیرون است، گرما از بیرون به داخل حرکت می‌کند. هرچه اختلاف دمای داخل و خارج بیشتر باشد، بار جداره نیز بیشتر خواهد بود.

میزان بار جداره به چند عامل وابسته است:

• ضخامت و نوع عایق
• کیفیت اجرای ساندویچ پانل
• ضریب انتقال حرارت جداره
• مساحت دیوارها، سقف و کف
• دمای محیط بیرون
• تابش خورشید به سقف یا دیوارهای خارجی
• وجود پل حرارتی در محل اتصال‌ها

فرمول پایه انتقال حرارت از جداره به شکل زیر است:

Q=U×A×ΔTQ = U \times A \times \Delta TQ=U×A×ΔT

که در آن:

• QQQ: بار حرارتی جداره
• UUU: ضریب انتقال حرارت جداره
• AAA: سطح جداره
• ΔT\Delta TΔT: اختلاف دمای داخل و خارج سردخانه

  هرچه مقدار UUU کمتر باشد، عایق‌کاری بهتر است و گرمای کمتری وارد سردخانه می‌شود. به همین دلیل، انتخاب ساندویچ پانل مناسب در احداث سردخانه فقط یک تصمیم ساختمانی نیست؛ مستقیماً روی ظرفیت تجهیزات تبرید و مصرف برق اثر دارد.

  برای دریافت مشاوره ساخت سردخانه، با مهندسان آسه تجارت در ارتباط باشید.



  بار محصول

  بار محصول مربوط به گرمایی است که باید از خود محصول گرفته شود. این بخش در سردخانه‌هایی که محصول با دمای بالاتر وارد می‌شود، اهمیت زیادی دارد. برای مثال، اگر محصول تازه برداشت‌شده، محصول تولیدی گرم یا کالای تازه فرآوری‌شده وارد سردخانه شود، سیستم باید گرمای محصول را تا رسیدن به دمای نگهداری دفع کند.

  بار محصول به این عوامل بستگی دارد:

  • وزن محصول ورودی
  • دمای اولیه محصول
  • دمای نهایی یا دمای نگهداری
  • ظرفیت گرمایی ویژه محصول
  • مدت‌زمان مورد انتظار برای سرد شدن
  • نوع بسته‌بندی
  • نرخ ورود روزانه محصول

  فرمول ساده محاسبه گرمای محسوس محصول به شکل زیر است:

  Q=m×c×ΔTQ = m \times c \times \Delta TQ=m×c×ΔT

  که در آن:

  • mmm: جرم محصول
  • ccc: گرمای ویژه محصول
  • ΔT\Delta TΔT: اختلاف دمای اولیه و نهایی محصول

    برای محصولات منجمد، اگر محصول باید از حالت تازه به حالت یخ‌زده برسد، موضوع پیچیده‌تر می‌شود؛ چون باید گرمای نهان انجماد نیز محاسبه شود. در این حالت، معمولاً سردخانه نگهداری کافی نیست و ممکن است به تونل انجماد یا سیستم برودتی با طراحی متفاوت نیاز باشد.

    یک خطای رایج این است که سردخانه نگهداری را برای سرد کردن سریع یا انجماد محصول استفاده کنند. این کار باعث افزایش زمان رسیدن محصول به دمای هدف، فشار زیاد به کمپرسور، افت کیفیت کالا و افزایش مصرف انرژی می‌شود.

    بار نفوذ هوا

    بار نفوذ هوا یکی از مهم‌ترین و در عین حال کم‌توجه‌ترین بخش‌های محاسبه بار برودتی است. هر بار که درب سردخانه باز می‌شود، بخشی از هوای سرد خارج و هوای گرم و مرطوب وارد می‌شود. این هوای ورودی باید دوباره سرد شود و رطوبت آن نیز ممکن است روی اواپراتور به برفک تبدیل شود.

    بار نفوذ هوا به عوامل زیر وابسته است:

    • تعداد دفعات باز و بسته شدن درب
    • مدت زمان باز ماندن درب
    • ابعاد درب سردخانه
    • اختلاف دمای داخل و خارج
    • اختلاف رطوبت داخل و خارج
    • وجود یا نبود آنتی‌روم
    • استفاده از پرده PVC یا درب سریع‌السیر
    • شدت تردد نفرات، لیفتراک یا پالت‌بر

    در سردخانه‌های صنعتی پرتردد، بار نفوذ هوا می‌تواند سهم قابل‌توجهی از کل بار برودتی داشته باشد. این موضوع به‌خصوص در سردخانه‌های زیر صفر اهمیت بیشتری دارد، چون ورود هوای مرطوب باعث تشکیل برفک روی اواپراتور، افزایش دفعات دیفراست و کاهش راندمان سیستم می‌شود.

    در طراحی حرفه‌ای، فقط ظرفیت کمپرسور یا اواپراتور بررسی نمی‌شود؛ بلکه رفتار بهره‌برداری هم تحلیل می‌شود. اگر سردخانه قرار است تردد زیادی داشته باشد، باید از ابتدا برای کنترل نفوذ هوا راهکار در نظر گرفت؛ مانند:

    • درب سردخانه با آب‌بندی مناسب
    • آنتی‌روم یا پیش‌فضا
    • درب سریع‌بازشو
    • پرده نواری PVC
    • طراحی درست مسیر بارگیری
    • کاهش زمان باز ماندن درب

    بار نفرات و روشنایی

    هر منبع گرمایی داخل سردخانه، هرچند کوچک، بخشی از بار برودتی محسوب می‌شود. نفرات، روشنایی، موتور فن اواپراتور، تجهیزات کنترلی، لیفتراک‌های داخل سالن و سایر تجهیزات الکتریکی، همگی در داخل سردخانه گرما تولید می‌کنند.

    بار نفرات به تعداد افراد، مدت زمان حضور و نوع فعالیت آن‌ها بستگی دارد. فردی که در سردخانه در حال کار و جابه‌جایی محصول است، گرمای بیشتری نسبت به فردی که فقط برای بازدید وارد شده تولید می‌کند.

    بار روشنایی نیز به توان چراغ‌ها و مدت زمان روشن بودن آن‌ها وابسته است. استفاده از روشنایی‌های کم‌مصرف و مناسب محیط سردخانه می‌تواند این بخش از بار را کاهش دهد. البته در سردخانه صنعتی، روشنایی فقط موضوع مصرف برق نیست؛ گرمای تولیدشده توسط چراغ‌ها نیز باید توسط سیستم تبرید دفع شود.

    فن‌های اواپراتور هم گرما تولید می‌کنند. گرمای موتور فن در داخل فضای سردخانه آزاد می‌شود و باید در محاسبه لحاظ شود. این جزئیات در پروژه‌های کوچک شاید کم‌اثر به نظر برسند، اما در سردخانه‌های بزرگ و صنعتی، مجموع این بارها قابل توجه است.

    بار دیفراست

    در سردخانه‌ها، به‌خصوص سردخانه‌های زیر صفر، رطوبت موجود در هوا روی کویل اواپراتور یخ می‌زند و به‌مرور برفک تشکیل می‌دهد. برفک مانند یک عایق عمل می‌کند و انتقال حرارت بین هوا و کویل را کاهش می‌دهد. برای رفع این مشکل، سیستم باید به‌صورت دوره‌ای وارد سیکل دیفراست یا برفک‌زدایی شود.

    دیفراست می‌تواند به روش‌های مختلف انجام شود:

    • دیفراست برقی
    • دیفراست با گاز داغ
    • دیفراست با آب
    • دیفراست طبیعی در برخی شرایط خاص

    گرمایی که در فرایند دیفراست وارد اواپراتور و فضای اطراف آن می‌شود، در نهایت باید دوباره توسط سیستم تبرید دفع شود. بنابراین بار دیفراست نیز بخشی از بار برودتی کلی سردخانه است.

    افزایش دفعات دیفراست معمولاً نشانه یک مسئله در طراحی یا بهره‌برداری است؛ مثلاً:

    • نفوذ زیاد هوای مرطوب از درب
    • آب‌بندی ضعیف درب سردخانه
    • باز ماندن طولانی درب‌ها
    • انتخاب نامناسب اواپراتور
    • تنظیمات نادرست کنترلر
    • رطوبت بالای محصول یا محیط بارگیری

    در نتیجه، کنترل دیفراست فقط به تنظیم تایمر محدود نیست. باید علت تشکیل برفک هم بررسی شود.

    چه عواملی روی مصرف انرژی سردخانه اثر می‌گذارند؟

    مصرف انرژی یکی از هزینه‌های اصلی در بهره‌برداری سردخانه است. در بسیاری از پروژه‌ها، کارفرما بیشتر روی هزینه اولیه ساخت تمرکز می‌کند، اما در عمل، هزینه برق و نگهداری در طول عمر سردخانه می‌تواند بسیار سنگین‌تر از اختلاف قیمت اولیه تجهیزات باشد. به همین دلیل، در احداث سردخانه باید از ابتدا مصرف انرژی به‌عنوان یک معیار طراحی در نظر گرفته شود.

    مصرف انرژی سردخانه به عوامل مختلفی بستگی دارد، اما چند عامل اصلی بیشترین اثر را دارند: عایق‌کاری، درب و نفوذ هوا، اقلیم، نوع سیستم تبرید و ساعات باز و بسته شدن درب‌ها.

    عایق‌کاری

    عایق‌کاری ضعیف یکی از مهم‌ترین دلایل افزایش مصرف انرژی در سردخانه است. اگر دیوارها، سقف، کف یا محل اتصال پانل‌ها به‌درستی عایق نشده باشند، گرمای بیشتری وارد سردخانه می‌شود و سیستم تبرید مجبور است مدت زمان بیشتری کار کند.

    در عایق‌کاری سردخانه باید به این موارد توجه شود:

    • ضخامت ساندویچ پانل متناسب با دمای کاری
    • کیفیت فوم عایق
    • ضریب انتقال حرارت پانل
    • اجرای صحیح درزها و اتصالات
    • حذف پل‌های حرارتی
    • عایق‌کاری مناسب کف
    • بخاربند مناسب برای جلوگیری از نفوذ رطوبت

    در سردخانه زیر صفر، ضعف در عایق‌کاری کف می‌تواند باعث مشکلات جدی‌تری مثل یخ‌زدگی زیر کف، تورم، ترک‌خوردگی یا نشست شود. بنابراین انتخاب ساندویچ پانل و اجرای صحیح عایق‌کاری، یکی از پایه‌ای‌ترین نکات احداث سردخانه است.

    درب و نفوذ هوا

    درب سردخانه یکی از نقاط حساس در مصرف انرژی است. حتی اگر ساندویچ پانل‌ها و تجهیزات تبرید کیفیت خوبی داشته باشند، درب نامناسب می‌تواند بخش زیادی از انرژی را هدر دهد. هر بار باز شدن درب، هوای گرم و مرطوب وارد سردخانه می‌شود و سیستم باید انرژی بیشتری برای سرد کردن آن مصرف کند.

    عوامل مؤثر در مصرف انرژی از طریق درب عبارتند از:

    • کیفیت آب‌بندی درب
    • ضخامت و جنس عایق درب
    • ابعاد درب
    • تعداد دفعات باز شدن
    • مدت زمان باز ماندن
    • تناسب درب با نوع تردد
    • استفاده از پرده PVC یا درب سریع‌السیر

    در سردخانه‌های پرتردد، استفاده از درب‌های مناسب صنعتی، آنتی‌روم و تجهیزات کنترل نفوذ هوا می‌تواند تأثیر قابل‌توجهی در کاهش مصرف انرژی داشته باشد. درب سردخانه نباید صرفاً بر اساس قیمت انتخاب شود؛ باید بر اساس دمای کاری، ابعاد بار، میزان تردد و شرایط بهره‌برداری انتخاب شود.

    اقلیم

    اقلیم محل احداث سردخانه روی مصرف انرژی اثر مستقیم دارد. سردخانه‌ای که در منطقه گرم و مرطوب ساخته می‌شود، شرایط کاملاً متفاوتی با سردخانه‌ای در منطقه معتدل یا سرد دارد. در مناطق گرم، اختلاف دمای داخل و خارج بیشتر است و بار جداره افزایش پیدا می‌کند. در مناطق مرطوب نیز نفوذ هوا باعث ورود رطوبت بیشتر و افزایش برفک‌زدگی اواپراتور می‌شود.

    عوامل اقلیمی مؤثر عبارتند از:

    • دمای حداکثر تابستان
    • رطوبت نسبی محیط
    • شدت تابش خورشید
    • بادهای غالب
    • اختلاف دمای شب و روز
    • محل قرارگیری سردخانه نسبت به آفتاب

    در مناطق گرمسیر، طراحی کندانسور یا کندانسینگ یونیت باید با دمای محیط سازگار باشد. اگر کندانسینگ یونیت برای دمای محیط واقعی انتخاب نشود، فشار کاری سیستم بالا می‌رود، راندمان کاهش پیدا می‌کند و مصرف برق افزایش می‌یابد.

    نوع سیستم تبرید

    نوع سیستم تبرید یکی از تعیین‌کننده‌ترین عوامل مصرف انرژی سردخانه است. انتخاب سیستم باید بر اساس ظرفیت، دمای کاری، نوع محصول، تعداد اتاق‌ها، الگوی بهره‌برداری و شرایط توسعه آینده انجام شود.

    سیستم‌های رایج شامل موارد زیر هستند:

    • کندانسینگ یونیت مستقل
    • سیستم رک تبرید
    • سیستم تبرید مرکزی
    • سیستم آمونیاکی در پروژه‌های بزرگ
    • سیستم‌های مبتنی بر مبردهای فریونی یا طبیعی
    • سیستم‌های مجهز به کنترل ظرفیت و اینورتر

    در سردخانه‌های کوچک و متوسط، کندانسینگ یونیت می‌تواند گزینه مناسبی باشد؛ اما در پروژه‌های بزرگ‌تر یا چنداتاقه، استفاده از رک تبرید یا سیستم مرکزی ممکن است از نظر مصرف انرژی و کنترل ظرفیت منطقی‌تر باشد.

    عوامل فنی مؤثر بر راندمان سیستم تبرید عبارت‌اند از:

    • انتخاب صحیح کمپرسور
    • کنترل ظرفیت متناسب با بار واقعی
    • طراحی درست اواپراتور
    • اختلاف دمای مناسب بین کویل و فضای سردخانه
    • انتخاب کندانسور با ظرفیت کافی
    • تنظیم صحیح سوپرهیت و سابکولینگ
    • انتخاب مبرد مناسب
    • استفاده از کنترلرهای دقیق و سیستم مانیتورینگ

    سیستمی که از نظر ظرفیت بیش از حد بزرگ انتخاب شده باشد، لزوماً کم‌مصرف نیست. چنین سیستمی ممکن است دچار روشن و خاموش شدن‌های مکرر شود که هم مصرف انرژی را افزایش می‌دهد و هم عمر کمپرسور را کاهش می‌دهد.

    ساعات باز و بسته شدن درب

    الگوی بهره‌برداری از سردخانه تأثیر زیادی بر مصرف انرژی دارد. حتی یک سردخانه با طراحی خوب، اگر درب آن دائماً باز بماند یا بارگیری بدون برنامه انجام شود، مصرف برق بالایی خواهد داشت.

    موارد مهم در مدیریت باز و بسته شدن درب عبارت‌اند از:

    • تعداد دفعات تردد روزانه
    • مدت زمان هر بار باز ماندن درب
    • نوع بارگیری دستی یا لیفتراکی
    • زمان‌بندی ورود و خروج کالا
    • دمای محصول هنگام ورود
    • وجود پیش‌سالن بارگیری
    • استفاده از پرده PVC یا درب سریع‌بازشو

    یکی از خطاهای رایج در بهره‌برداری این است که محصول با دمای بالا وارد سردخانه نگهداری می‌شود. در این حالت، سیستم تبرید مجبور است علاوه بر حفظ دمای فضا، گرمای زیاد محصول را نیز دفع کند. اگر این موضوع در طراحی پیش‌بینی نشده باشد، دمای سردخانه بالا می‌رود و کیفیت محصول آسیب می‌بیند.

    برای کاهش مصرف انرژی، بهتر است عملیات بارگیری و تخلیه تا حد امکان برنامه‌ریزی‌شده، کوتاه‌مدت و در ساعات خنک‌تر روز انجام شود. همچنین برای سردخانه‌های پرتردد، طراحی پیش‌سالن و انتخاب درب مناسب نباید نادیده گرفته شود.



    6۶. انتخاب محل احداث سردخانه چه معیارهایی دارد؟

    انتخاب محل مناسب برای احداث سردخانه فقط یک تصمیم ملکی یا اقتصادی نیست؛ بلکه مستقیماً روی هزینه ساخت، مصرف انرژی، کیفیت نگهداری محصول، هزینه حمل‌ونقل و قابلیت توسعه آینده اثر می‌گذارد. بسیاری از مشکلات بهره‌برداری سردخانه‌ها از همان مرحله انتخاب زمین یا جانمایی اشتباه شروع می‌شود؛ مثلاً دسترسی نامناسب کامیون‌ها، محدودیت برق، نبود فضای مانور، یا قرارگیری در اقلیم نامناسب بدون طراحی جبرانی.

    محل سردخانه باید بر اساس ترکیبی از معیارهای فنی، لجستیکی و اقتصادی انتخاب شود.

    دسترسی حمل‌ونقل

    سردخانه معمولاً بخشی از زنجیره تأمین است؛ یعنی کالا باید به‌صورت منظم وارد، نگهداری و خارج شود. بنابراین دسترسی مناسب به مسیرهای حمل‌ونقل یکی از معیارهای اصلی انتخاب محل است.

    در بررسی دسترسی حمل‌ونقل باید به این موارد توجه شود:

    • نزدیکی به جاده اصلی، شهرک صنعتی، بندر، فرودگاه یا مراکز توزیع
    • امکان تردد کامیون، تریلی، وانت یخچال‌دار یا کانتینر
    • عرض مناسب مسیرهای ورودی و خروجی
    • فضای کافی برای دور زدن و مانور خودروهای سنگین
    • امکان طراحی سکوی بارگیری و تخلیه
    • کاهش زمان انتظار خودروها هنگام بارگیری
    • امنیت مسیر و امکان فعالیت در ساعات مختلف شبانه‌روز

    اگر سردخانه در محلی ساخته شود که دسترسی حمل‌ونقل ضعیف دارد، هزینه لجستیک بالا می‌رود و زمان ماندگاری محصول در خارج از شرایط دمایی کنترل‌شده افزایش پیدا می‌کند. این موضوع برای کالاهای حساس مانند گوشت، مرغ، ماهی، لبنیات، دارو، میوه و سبزیجات می‌تواند به افت کیفیت یا حتی فساد محصول منجر شود.

    در سردخانه‌های صنعتی، باید مسیر حرکت کالا از کامیون به سکوی بارگیری، از سکوی بارگیری به پیش‌سالن و از پیش‌سالن به اتاق سردخانه از ابتدا طراحی شود. اگر این مسیر طولانی، پرپیچ‌وخم یا فاقد کنترل دمایی باشد، بار حرارتی و ریسک آلودگی افزایش می‌یابد.

    اقلیم محل پروژه

    اقلیم منطقه اثر مستقیم بر بار برودتی و مصرف انرژی سردخانه دارد. سردخانه‌ای که در منطقه گرم و مرطوب ساخته می‌شود، با سردخانه‌ای در منطقه خشک و معتدل شرایط یکسانی ندارد.

    پارامترهای اقلیمی مهم عبارت‌اند از:

    • دمای حداکثر تابستان
    • رطوبت نسبی محیط
    • شدت تابش خورشید
    • گردوغبار
    • اختلاف دمای شب و روز
    • جهت باد غالب
    • احتمال بارندگی، سیلاب یا رطوبت زمین
    • ارتفاع از سطح دریا

    در مناطق گرم، فشار کاری سیستم تبرید بیشتر می‌شود، چون کندانسور باید گرما را به محیطی با دمای بالاتر دفع کند. این موضوع می‌تواند باعث افزایش مصرف برق، افزایش فشار کندانس و کاهش راندمان سیستم شود.

    در مناطق مرطوب، مشکل اصلی فقط گرما نیست؛ رطوبت ورودی از درب‌ها و بازشوها باعث تشکیل برفک روی اواپراتور، افزایش دفعات دیفراست و کاهش راندمان تبادل حرارت می‌شود. بنابراین در چنین مناطقی استفاده از پیش‌سالن، درب مناسب، پرده هوا یا پرده PVC اهمیت بیشتری دارد.

    در مناطق پرگردوغبار نیز جانمایی کندانسور، فیلترها، سرویس دوره‌ای و دسترسی به تجهیزات باید جدی‌تر بررسی شود. گرفتگی سطح کندانسور باعث کاهش دفع حرارت و افزایش مصرف انرژی می‌شود.

    زیرساخت برق و آب

    سردخانه یک مصرف‌کننده جدی انرژی است و بدون زیرساخت برق پایدار، بهره‌برداری قابل‌اعتماد نخواهد داشت. قبل از انتخاب محل، باید ظرفیت برق منطقه، امکان دریافت انشعاب صنعتی، پایداری شبکه و نیاز به برق اضطراری بررسی شود.

    موارد مهم در زیرساخت برق عبارت‌اند از:

    • ظرفیت انشعاب برق موردنیاز
    • تک‌فاز یا سه‌فاز بودن برق
    • امکان تأمین دیماند مناسب
    • کیفیت ولتاژ و نوسانات شبکه
    • نیاز به تابلو برق صنعتی
    • سیستم حفاظت، ارتینگ و کنترل
    • امکان نصب ژنراتور اضطراری
    • امکان استفاده از UPS برای کنترلرها و سیستم مانیتورینگ

    قطع برق در سردخانه فقط توقف تولید نیست؛ می‌تواند به فساد محصول، افزایش دما، از بین رفتن زنجیره سرد و خسارت مستقیم مالی منجر شود. برای سردخانه‌های دارویی، غذایی حساس یا انجمادی، طراحی برق اضطراری یک گزینه لوکس نیست؛ بخشی از الزامات بهره‌برداری ایمن است.

    زیرساخت آب نیز بسته به نوع پروژه اهمیت دارد. آب ممکن است برای شست‌وشو، بهداشت، سیستم‌های اطفای حریق، دیفراست آبی یا برخی تجهیزات جانبی موردنیاز باشد. در پروژه‌های بزرگ، دفع فاضلاب، کف‌شورها و شیب‌بندی مناسب نیز باید از ابتدا دیده شود.

    فاصله از بازار یا تولیدکننده

    محل سردخانه باید با مدل کسب‌وکار آن هماهنگ باشد. بعضی سردخانه‌ها نزدیک محل تولید ساخته می‌شوند؛ مثلاً کنار باغات، کشتارگاه، کارخانه فرآوری یا واحد بسته‌بندی. بعضی دیگر نزدیک بازار مصرف یا مراکز توزیع قرار می‌گیرند.

    هرکدام مزایا و محدودیت‌های خود را دارد.

    اگر سردخانه نزدیک تولیدکننده باشد:

    • محصول سریع‌تر وارد شرایط دمایی کنترل‌شده می‌شود.
    • افت کیفیت پس از برداشت یا تولید کاهش می‌یابد.
    • برای محصولات کشاورزی، لبنی، گوشت و مرغ مزیت جدی ایجاد می‌شود.
    • اما ممکن است فاصله تا بازار مصرف زیاد باشد.

    اگر سردخانه نزدیک بازار مصرف باشد:

    • توزیع روزانه سریع‌تر انجام می‌شود.
    • دسترسی به فروشگاه‌ها، عمده‌فروشی‌ها و مراکز پخش بهتر است.
    • اما محصول باید مسیر طولانی‌تری را قبل از رسیدن به سردخانه طی کند.

    برای انتخاب درست، باید نوع محصول، سرعت فسادپذیری، حجم ورودی و خروجی، هزینه حمل‌ونقل، دمای حمل و الگوی توزیع بررسی شود. برای محصولاتی مانند میوه تازه، نزدیک بودن به محل تولید می‌تواند اهمیت زیادی داشته باشد؛ اما برای پخش شهری مواد غذایی منجمد، نزدیکی به بازار مصرف ممکن است اقتصادی‌تر باشد.

    امکان توسعه آینده

    یکی از خطاهای رایج در احداث سردخانه، طراحی پروژه فقط بر اساس نیاز امروز است. در بسیاری از کسب‌وکارها، حجم نگهداری، تنوع محصول یا تعداد اتاق‌های سردخانه در آینده افزایش پیدا می‌کند. اگر از ابتدا فضایی برای توسعه پیش‌بینی نشده باشد، گسترش سردخانه سخت، پرهزینه یا حتی غیرممکن می‌شود.

    در بررسی امکان توسعه باید به این موارد توجه شود:

    • فضای کافی برای اضافه کردن اتاق‌های جدید
    • امکان افزایش ظرفیت سیستم تبرید
    • پیش‌بینی مسیر لوله‌کشی و کابل‌کشی
    • فضای کافی برای کندانسور، کمپرسور یا رک تبرید
    • امکان توسعه سکوهای بارگیری
    • ظرفیت سازه و فونداسیون
    • امکان افزایش ظرفیت برق
    • توسعه مسیرهای تردد لیفتراک و کامیون

    اگر پروژه از ابتدا با نگاه توسعه‌پذیر طراحی شود، می‌توان برخی زیرساخت‌ها را مرحله‌ای اجرا کرد. مثلاً ممکن است در فاز اول فقط چند اتاق ساخته شود، اما محل نصب تجهیزات، مسیر لوله‌کشی، تابلو برق و فضای توسعه برای فازهای بعدی از ابتدا پیش‌بینی شود.

    9زیرساخت برق و آب

    سردخانه به برق پایدار و کافی نیاز دارد. سیستم تبرید، فن‌ها، روشنایی، تابلو برق، کنترلرها، هیتر درب، دیفراست و تجهیزات بارگیری همگی مصرف‌کننده برق هستند. بنابراین قبل از احداث، باید ظرفیت برق منطقه بررسی شود.

    در ارزیابی زیرساخت برق باید این موارد بررسی شود:

    • ظرفیت انشعاب برق
    • امکان تأمین برق سه‌فاز
    • پایداری شبکه برق
    • افت ولتاژ در ساعات پیک
    • امکان نصب ژنراتور اضطراری
    • فضای مناسب برای تابلو برق و تجهیزات کنترل
    • امکان توسعه ظرفیت برق در آینده

    آب نیز در برخی پروژه‌ها برای شست‌وشو، سیستم‌های بهداشتی، برخی روش‌های دیفراست، کندانسور آبی یا تبخیری و عملیات بهره‌برداری اهمیت دارد. البته در بسیاری از سردخانه‌های متداول، مصرف آب مستقیماً مانند برق بحرانی نیست؛ اما برای الزامات بهداشتی و شست‌وشو باید در طراحی دیده شود.

    فاصله از بازار یا تولیدکننده

    محل سردخانه باید بر اساس مدل کسب‌وکار انتخاب شود. سردخانه‌ای که برای محصولات کشاورزی طراحی می‌شود، ممکن است بهتر باشد نزدیک باغات، مزارع یا مراکز جمع‌آوری محصول باشد. اما سردخانه توزیعی برای مواد غذایی، دارویی یا زنجیره فروشگاهی معمولاً باید نزدیک بازار مصرف و مسیرهای توزیع شهری قرار بگیرد.

    انتخاب فاصله مناسب روی این موارد اثر دارد:

    • کاهش زمان حمل محصول
    • کاهش هزینه لجستیک
    • کاهش ریسک افزایش دمای محصول در مسیر
    • افزایش سرعت توزیع
    • کاهش ضایعات
    • بهبود کنترل زنجیره سرد

    برای محصولاتی که حساسیت دمایی بالایی دارند، مثل گوشت، مرغ، ماهی، لبنیات، دارو یا برخی میوه‌ها، فاصله نامناسب می‌تواند مستقیماً روی کیفیت و ایمنی محصول اثر بگذارد.

    امکان توسعه آینده

    بسیاری از سردخانه‌ها در ابتدا با ظرفیت محدود ساخته می‌شوند، اما پس از رشد کسب‌وکار نیاز به افزایش ظرفیت پیدا می‌کنند. اگر از ابتدا فضای توسعه دیده نشده باشد، توسعه بعدی ممکن است بسیار پرهزینه یا حتی غیرممکن شود.

    در بررسی امکان توسعه باید به این موارد توجه شود:

    • فضای خالی برای اضافه کردن سالن یا اتاق سردخانه
    • امکان افزایش ظرفیت برق
    • امکان اضافه کردن کندانسینگ یونیت، رک تبرید یا اواپراتور
    • امکان توسعه محوطه بارگیری
    • امکان افزایش ظرفیت ترافیک کامیون
    • امکان توسعه سیستم کنترل و مانیتورینگ
    • قابلیت تفکیک دمایی اتاق‌ها در آینده

    طراحی حرفه‌ای فقط نیاز امروز را نمی‌بیند؛ بلکه سناریوی توسعه ۳ تا ۵ سال آینده را نیز لحاظ می‌کند.

    ۷. عایق‌کاری سردخانه باید چگونه طراحی شود؟

    عایق‌کاری، یکی از پایه‌های اصلی عملکرد سردخانه است. اگر عایق‌کاری ضعیف باشد، حتی بهترین کمپرسور، اواپراتور و کندانسینگ یونیت هم مجبورند با مصرف انرژی بیشتر، خطای طراحی را جبران کنند. عایق‌کاری صحیح باعث کاهش بار جداره، کاهش مصرف برق، پایداری دما و افزایش عمر تجهیزات تبرید می‌شود.

    در طراحی عایق‌کاری باید نوع عایق، ضخامت، بخاربند، اتصالات، پل‌های حرارتی و جزئیات سقف، دیوار و کف به‌صورت مهندسی بررسی شوند.

    نوع عایق

    در سردخانه‌ها معمولاً از ساندویچ پانل‌های عایق‌دار استفاده می‌شود. رایج‌ترین عایق‌ها شامل موارد زیر هستند:

    • پلی‌یورتان، یا PU
    • پلی‌ایزوسیانورات، یا PIR
    • پلی‌استایرن، یا EPS/XPS در برخی کاربردها
    • پشم سنگ در موارد خاص، بیشتر برای مقاومت حریق، نه همیشه بهترین گزینه حرارتی

    برای سردخانه‌های صنعتی، عایق‌های PU و PIR به دلیل ضریب انتقال حرارت پایین، کاربرد گسترده‌تری دارند. انتخاب نوع عایق باید بر اساس دمای کاری، الزامات ایمنی، بودجه، استاندارد حریق، رطوبت محیط و روش اجرا انجام شود.

    بخاربند

    بخاربند یا Vapor Barrier برای جلوگیری از نفوذ بخار آب به داخل لایه عایق استفاده می‌شود. این موضوع مخصوصاً در سردخانه‌های زیر صفر اهمیت زیادی دارد.

    اگر بخار آب وارد عایق شود، در دماهای پایین یخ می‌زند. این اتفاق چند پیامد جدی دارد:

    • کاهش عملکرد عایق
    • افزایش ضریب انتقال حرارت
    • ایجاد یخ‌زدگی در جداره‌ها
    • افزایش مصرف انرژی
    • تخریب تدریجی پانل یا کف
    • ایجاد رطوبت و مشکلات بهداشتی

    در طراحی سردخانه، بخاربند باید پیوسته باشد. قطع شدن بخاربند در محل اتصال پانل‌ها، عبور لوله‌ها، کف، سقف یا اطراف درب می‌تواند مسیر نفوذ بخار ایجاد کند.

    ضخامت عایق

    ضخامت عایق به دمای داخل سردخانه، دمای محیط، نوع محصول و هزینه انرژی بستگی دارد. به‌طور کلی، هرچه دمای کاری پایین‌تر باشد، ضخامت عایق باید بیشتر شود.

    برای مثال:

    • سردخانه بالای صفر معمولاً به ضخامت کمتری نسبت به زیر صفر نیاز دارد.
    • سردخانه زیر صفر به عایق قوی‌تری نیاز دارد.
    • تونل انجماد به دلیل اختلاف دمای شدید، طراحی عایقی جدی‌تری لازم دارد.

    انتخاب ضخامت عایق فقط بر اساس قیمت اولیه تصمیم درستی نیست. عایق نازک‌تر شاید هزینه ساخت را کم کند، اما در بلندمدت مصرف برق را بالا می‌برد. در بسیاری از پروژه‌ها، هزینه اضافی عایق بهتر از طریق کاهش مصرف انرژی جبران می‌شود.

    اتصال‌ها و پل حرارتی

    پل حرارتی به نقطه‌ای گفته می‌شود که گرما از طریق آن راحت‌تر از بیرون به داخل سردخانه منتقل می‌شود. این نقاط معمولاً در محل اتصالات، سازه فلزی، پیچ‌ها، پروفیل‌ها، کف، اطراف درب و محل عبور تأسیسات ایجاد می‌شوند.

    پل حرارتی باعث موارد زیر می‌شود:

    • افزایش بار برودتی
    • تعریق روی سطح داخلی یا خارجی
    • تشکیل یخ در سردخانه‌های زیر صفر
    • کاهش راندمان انرژی
    • آسیب موضعی به عایق یا پوشش داخلی

    برای کاهش پل حرارتی باید جزئیات نصب ساندویچ پانل، اتصال دیوار به سقف، اتصال دیوار به کف، درزگیری، فلاشینگ‌ها و محل عبور لوله‌ها با دقت اجرا شوند.

    عایق‌کاری سقف، دیوار و کف

    در سردخانه، دیوار، سقف و کف هر سه مهم هستند؛ اما کف در سردخانه‌های زیر صفر اهمیت ویژه‌ای دارد. سقف به دلیل تماس با هوای گرم و گاهی تابش آفتاب، بار حرارتی قابل‌توجهی دارد. دیوارها نیز بسته به مجاورت با فضای آزاد، سالن گرم یا اتاق سرد دیگر باید متفاوت طراحی شوند.

    نکته مهم این است که همه سطوح باید به شکل یک پوسته پیوسته عایق‌کاری شوند. حتی اگر دیوار و سقف خوب باشند، ضعف در کف یا اطراف درب می‌تواند کل عملکرد حرارتی سردخانه را تحت‌تأثیر قرار دهد.

    ۸. کف سردخانه چرا حیاتی است؟

    کف سردخانه فقط یک سطح برای تردد نیست؛ بخشی از سیستم حرارتی، سازه‌ای و بهداشتی سردخانه است. اشتباه در طراحی کف می‌تواند باعث یخ‌زدگی زیر سردخانه، نشست سازه، ترک خوردن بتن، آسیب به عایق، مشکل در شست‌وشو و حتی توقف بهره‌برداری شود.

    در سردخانه‌های صنعتی، کف باید هم بار مکانیکی لیفتراک و قفسه‌ها را تحمل کند، هم از نظر حرارتی و بهداشتی عملکرد مناسبی داشته باشد.

    یخ‌زدگی زیر کف

    در سردخانه‌های زیر صفر، اگر کف درست طراحی نشود، سرمای داخل می‌تواند به زمین زیر سردخانه منتقل شود و باعث یخ‌زدگی خاک شود. یخ‌زدگی خاک زیر کف، با افزایش حجم همراه است و می‌تواند باعث بالا آمدن، ترک خوردن یا نشست نامنظم کف شود.

    برای جلوگیری از این مشکل، در پروژه‌های زیر صفر معمولاً از روش‌هایی مانند موارد زیر استفاده می‌شود:

    • عایق حرارتی مناسب زیر کف
    • لایه بخاربند
    • بتن مسلح مناسب
    • سیستم گرمایش کف در برخی پروژه‌ها
    • لوله‌های تهویه یا گرمایش زیرکف در شرایط خاص
    • طراحی صحیح زهکشی و جلوگیری از نفوذ رطوبت

    نادیده گرفتن این موضوع یکی از خطاهای پرهزینه در احداث سردخانه زیر صفر است.

    نشست سازه

    کف سردخانه باید برای بارهای واقعی طراحی شود. این بارها فقط وزن محصول نیستند؛ وزن قفسه‌بندی، پالت‌ها، لیفتراک، ضربه‌های ناشی از تردد و بارهای متمرکز نیز باید لحاظ شوند.

    نشست کف می‌تواند باعث این مشکلات شود:

    • ناهمواری مسیر لیفتراک
    • آسیب به قفسه‌بندی
    • ایجاد ترک در بتن
    • نفوذ رطوبت به لایه‌های زیرین
    • آسیب به عایق کف
    • سخت شدن شست‌وشو و نظافت

    طراحی کف باید با در نظر گرفتن نوع بهره‌برداری، وزن پالت‌ها، ارتفاع قفسه‌بندی و نوع ماشین‌آلات داخلی انجام شود.

    تحمل بار لیفتراک

    در سردخانه‌های صنعتی، تردد لیفتراک یکی از مهم‌ترین عوامل طراحی کف است. لیفتراک بارهای متمرکز و تکرارشونده به کف وارد می‌کند. این بارها می‌توانند از بار گسترده محصول روی پالت‌ها سنگین‌تر و مخرب‌تر باشند.

    برای طراحی کف باید این موارد مشخص شود:

    • نوع لیفتراک
    • وزن لیفتراک با بار کامل
    • نوع چرخ‌ها
    • مسیرهای پرتردد
    • شعاع گردش
    • نوع قفسه‌بندی
    • حداکثر وزن پالت‌ها
    • ضخامت و آرماتوربندی بتن

    اگر کف برای تردد واقعی طراحی نشده باشد، ترک‌ها و شکست‌های موضعی معمولاً بعد از مدت کوتاهی ظاهر می‌شوند.

    بهداشت و شست‌وشو

    کف سردخانه باید قابل شست‌وشو، مقاوم در برابر رطوبت، مقاوم در برابر مواد شوینده و فاقد نقاط تجمع آلودگی باشد. در سردخانه‌های مواد غذایی، لبنی، گوشت، مرغ، ماهی و دارویی، موضوع بهداشت کف بسیار جدی است.

    ویژگی‌های کف مناسب از نظر بهداشتی:

    • سطح صاف و قابل شست‌وشو
    • مقاومت در برابر رطوبت و مواد شوینده
    • شیب‌بندی صحیح در صورت نیاز
    • کف‌شور و زهکشی کنترل‌شده در فضاهای مجاز
    • عدم ایجاد ترک و درزهای آلوده‌کننده
    • اتصال مناسب کف به دیوار با جزئیات بهداشتی
    • استفاده از پوشش مقاوم مانند اپوکسی یا بتن سخت صنعتی در صورت نیاز

    کف ضعیف فقط یک مشکل عمرانی نیست؛ می‌تواند به آلودگی محصول و عدم انطباق با الزامات بهداشتی منجر شود.



    ۹. چه نوع سیستم تبریدی برای سردخانه مناسب است؟

    انتخاب سیستم تبرید، یکی از مهم‌ترین تصمیم‌های فنی در احداث سردخانه است. این انتخاب روی هزینه اولیه، مصرف انرژی، قابلیت اطمینان، هزینه تعمیرات، ایمنی، توسعه‌پذیری و کیفیت کنترل دما اثر می‌گذارد.

    هیچ سیستم تبریدی برای همه پروژه‌ها بهترین نیست. انتخاب باید بر اساس ظرفیت، نوع محصول، دمای کاری، تعداد اتاق‌ها، اقلیم، بودجه، نیروی متخصص بهره‌برداری و الزامات ایمنی انجام شود.

    سیستم تبرید تراکمی

    بیشتر سردخانه‌های صنعتی و تجاری از سیستم تبرید تراکمی استفاده می‌کنند. این سیستم شامل کمپرسور، کندانسور، شیر انبساط، اواپراتور، مبرد و تجهیزات کنترلی است.

    مزایای سیستم تراکمی:

    • کاربرد گسترده
    • قابلیت طراحی برای ظرفیت‌های مختلف
    • امکان استفاده در سردخانه بالای صفر و زیر صفر
    • تنوع بالای تجهیزات
    • امکان اجرای سیستم مستقل یا مرکزی

    در سیستم‌های تراکمی، انتخاب درست کمپرسور، اواپراتور، کندانسور و مبرد اهمیت زیادی دارد. ضعف در هرکدام از این اجزا می‌تواند راندمان کل سیستم را کاهش دهد.

    سیستم آمونیاکی

    آمونیاک یا NH3NH_3NH3​ یکی از مبردهای قدیمی، طبیعی و بسیار کارآمد در پروژه‌های بزرگ صنعتی است. این سیستم در سردخانه‌های بزرگ، صنایع غذایی، کشتارگاه‌ها، کارخانه‌های فرآوری و پروژه‌های با ظرفیت بالا کاربرد دارد.

    مزایای سیستم آمونیاکی:

    • راندمان بالا
    • هزینه مبرد پایین
    • عملکرد مناسب در ظرفیت‌های بزرگ
    • مبرد طبیعی با پتانسیل گرمایش جهانی بسیار پایین

    اما آمونیاک سمی و دارای الزامات ایمنی جدی است. بنابراین اجرای آن نیازمند طراحی دقیق، تهویه مناسب، تجهیزات ایمنی، سنسور نشت، اپراتور آموزش‌دیده و نگهداری تخصصی است.

    برای پروژه‌های کوچک یا محیط‌هایی که نیروی متخصص ندارند، سیستم آمونیاکی همیشه گزینه مناسبی نیست.

    سیستم CO₂

    دی‌اکسید کربن یا CO2CO_2CO2​ با نام مبرد R744 یکی از مبردهای طبیعی است که در سال‌های اخیر در صنعت تبرید رشد زیادی داشته است. این مبرد از نظر زیست‌محیطی مزیت دارد، اما فشار کاری بالایی دارد و طراحی آن تخصصی‌تر است.

    مزایای سیستم CO₂:

    • مبرد طبیعی
    • اثر زیست‌محیطی پایین
    • مناسب برای برخی پروژه‌های صنعتی و فروشگاهی
    • عملکرد خوب در طراحی‌های خاص، مانند سیستم‌های کَسکِید یا ترانس‌کریتیکال

    چالش‌های سیستم CO₂:

    • فشار کاری بالا
    • نیاز به تجهیزات تخصصی
    • نیاز به طراحی و اجرای دقیق
    • حساسیت بیشتر به شرایط اقلیمی در برخی آرایش‌ها

    انتخاب CO₂ باید با بررسی اقتصادی و فنی انجام شود، نه صرفاً به دلیل مدرن بودن.

    سیستم DX

    سیستم DX یا Direct Expansion به سیستمی گفته می‌شود که مبرد مستقیماً در اواپراتور داخل سردخانه تبخیر می‌شود. این سیستم در بسیاری از سردخانه‌های کوچک و متوسط رایج است و معمولاً با کندانسینگ یونیت یا سیستم‌های مشابه اجرا می‌شود.

    مزایای سیستم DX:

    • ساختار نسبتاً ساده
    • هزینه اولیه مناسب‌تر در بسیاری از پروژه‌ها
    • نصب و راه‌اندازی متداول‌تر
    • مناسب برای سردخانه‌های کوچک و متوسط
    • امکان استفاده برای اتاق‌های مستقل

    محدودیت‌های سیستم DX:

    • کنترل ظرفیت محدودتر نسبت به برخی سیستم‌های مرکزی
    • حساسیت به طول لوله‌کشی
    • نیاز به شارژ دقیق مبرد
    • احتمال افت راندمان در طراحی‌های غیراصولی

    برای بسیاری از پروژه‌های تجاری و صنعتی متوسط، سیستم DX با تجهیزات مناسب می‌تواند انتخابی منطقی باشد.

    معیار انتخاب سیستم تبرید

    برای انتخاب سیستم تبرید باید چند سؤال کلیدی پاسخ داده شود:

    • ظرفیت سردخانه چقدر است؟
    • دمای کاری بالای صفر است یا زیر صفر؟
    • چند اتاق با دماهای مختلف وجود دارد؟
    • محصول ورودی چه دمایی دارد؟
    • بارگیری پیوسته است یا دوره‌ای؟
    • مصرف انرژی چقدر اهمیت دارد؟
    • اپراتور متخصص در محل وجود دارد؟
    • بودجه اولیه و هزینه نگهداری چقدر است؟
    • توسعه آینده پیش‌بینی شده است؟
    • الزامات ایمنی و زیست‌محیطی چیست؟

    در پروژه‌های کوچک و متوسط، کندانسینگ یونیت و سیستم‌های DX اغلب اقتصادی و قابل‌اجرا هستند. در پروژه‌های بزرگ‌تر، رک تبرید، سیستم مرکزی، آمونیاک یا CO₂ ممکن است گزینه‌های مناسب‌تری باشند.

    ۱۰. طراحی درب، آنتی‌روم و کنترل نفوذ هوا

    درب سردخانه یکی از مهم‌ترین نقاط اتلاف انرژی است. هر بار باز شدن درب، هوای گرم و مرطوب وارد سردخانه می‌شود و هوای سرد از آن خارج می‌شود. این اتفاق باعث افزایش بار برودتی، افزایش مصرف انرژی، تشکیل برفک روی اواپراتور و نوسان دمای محصول می‌شود.

    بنابراین طراحی درب، آنتی‌روم و روش‌های کنترل نفوذ هوا باید از ابتدا در طراحی سردخانه دیده شود.

    اثر درب روی بار برودتی

    درب سردخانه برخلاف دیوار و سقف، یک مرز ثابت و بسته نیست. الگوی باز و بسته شدن درب می‌تواند بار نفوذ هوا را به‌شدت تغییر دهد.

    عوامل مؤثر بر بار درب:

    • ابعاد درب
    • تعداد دفعات باز شدن
    • مدت زمان باز ماندن
    • اختلاف دمای داخل و بیرون
    • رطوبت محیط بیرون
    • کیفیت آب‌بندی
    • سرعت عملیات بارگیری
    • وجود پرده PVC یا پیش‌فضا

    در سردخانه‌های پرتردد، بار نفوذ هوا گاهی از بار جداره مهم‌تر می‌شود. بنابراین انتخاب درب فقط بر اساس ابعاد و قیمت، تصمیم درستی نیست.

    پرده PVC

    پرده نواری PVC یک راهکار ساده و نسبتاً اقتصادی برای کاهش تبادل هواست. این پرده‌ها جلوی خروج مستقیم هوای سرد و ورود هوای گرم را تا حدی می‌گیرند.

    مزایای پرده PVC:

    • کاهش نفوذ هوا
    • کاهش ورود رطوبت
    • کاهش تشکیل برفک
    • هزینه کمتر نسبت به برخی راهکارهای پیشرفته
    • نصب ساده

    اما پرده PVC جایگزین درب استاندارد نیست. اگر تردد زیاد باشد یا اختلاف دما بالا باشد، پرده PVC به‌تنهایی کافی نیست و باید همراه با درب مناسب، آنتی‌روم یا درب سریع‌بازشو استفاده شود.

    درب سریع‌بازشو

    درب سریع‌بازشو یا High-Speed Door برای سردخانه‌هایی با تردد بالا مناسب است. این درب‌ها زمان باز ماندن مسیر را کاهش می‌دهند و در نتیجه بار نفوذ هوا کمتر می‌شود.

    کاربردهای مناسب درب سریع‌بازشو:

    • سردخانه‌های پرتردد
    • مراکز توزیع
    • سردخانه‌های لجستیکی
    • فضاهای بارگیری با تردد لیفتراک
    • محیط‌هایی که کنترل دما اهمیت بالایی دارد

    درب سریع‌بازشو باید با شرایط دمایی و رطوبتی پروژه سازگار باشد. همه مدل‌های درب سریع‌بازشو برای دمای زیر صفر مناسب نیستند و انتخاب اشتباه می‌تواند باعث یخ‌زدگی، خرابی مکانیزم یا افزایش هزینه تعمیرات شود.

    پیش‌فضا یا آنتی‌روم

    آنتی‌روم یا پیش‌فضا، فضای واسطی بین محیط بیرون و سردخانه اصلی است. این فضا کمک می‌کند اختلاف دمای مستقیم بین بیرون و داخل کاهش یابد و ورود هوای گرم به اتاق اصلی کنترل شود.

    مزایای آنتی‌روم:

    • کاهش بار نفوذ هوا
    • کاهش شوک دمایی
    • کاهش برفک اواپراتور
    • بهبود کنترل دما
    • افزایش کیفیت نگهداری محصول
    • ایجاد فضای مناسب برای آماده‌سازی بارگیری

    در سردخانه‌های صنعتی، مخصوصاً زیر صفر و پرتردد، آنتی‌روم یک گزینه لوکس نیست؛ اغلب یک ضرورت طراحی است.

    ۱۱. چیدمان داخلی سردخانه چگونه باید باشد؟

    چیدمان داخلی سردخانه باید طوری طراحی شود که هم ظرفیت مفید نگهداری بالا باشد و هم گردش هوا، دسترسی، ایمنی و بهره‌برداری مختل نشود. پر کردن حداکثری فضا بدون توجه به مسیر هوا و حرکت لیفتراک، یکی از خطاهای رایج در طراحی سردخانه است.

    مسیر ورود و خروج

    مسیر ورود و خروج کالا باید کوتاه، واضح و قابل‌کنترل باشد. اگر کالا برای رسیدن به محل نگهداری مسیر طولانی یا پیچیده‌ای طی کند، زمان باز بودن درب، تردد لیفتراک و آشفتگی عملیاتی افزایش پیدا می‌کند.

    در طراحی مسیرها باید به این موارد توجه شود:

    • تفکیک مسیر ورود و خروج در صورت نیاز
    • کاهش تداخل لیفتراک و نفرات
    • جلوگیری از توقف طولانی در جلوی درب
    • امکان تخلیه و بارگیری سریع
    • رعایت اصول ایمنی

    دسترسی لیفتراک

    ابعاد راهروها باید با نوع لیفتراک، عرض پالت، نوع قفسه‌بندی و شعاع گردش هماهنگ باشد. راهروی خیلی باریک باعث کاهش سرعت عملیات و افزایش برخورد با قفسه‌ها یا پانل‌ها می‌شود. راهروی بیش از حد عریض نیز ظرفیت مفید سردخانه را کاهش می‌دهد.

    طراحی باید تعادل بین ظرفیت ذخیره‌سازی و قابلیت بهره‌برداری ایجاد کند.

    گردش هوا

    اواپراتور باید بتواند هوای سرد را در کل فضای سردخانه توزیع کند. چیدمان غلط پالت‌ها می‌تواند مسیر هوا را مسدود کند و باعث ایجاد نقاط گرم یا Cold/Hot Spots شود.

    اصول مهم گردش هوا:

    • حفظ فاصله مناسب بین محصول و دیوار
    • جلوگیری از چسباندن بار به اواپراتور
    • حفظ مسیر برگشت هوا
    • رعایت ارتفاع مجاز چیدمان
    • جلوگیری از انسداد مسیر پرتاب هوای اواپراتور
    • انتخاب موقعیت صحیح اواپراتورها

    اگر گردش هوا ضعیف باشد، حتی با وجود سیستم تبرید قوی، دمای محصول یکنواخت نخواهد بود.

    زون‌بندی محصول

    همه محصولات شرایط نگهداری یکسانی ندارند. برخی محصولات به دمای نزدیک صفر نیاز دارند، برخی به زیر صفر، برخی به رطوبت بالا و برخی به رطوبت کنترل‌شده. همچنین بعضی محصولات نباید کنار هم نگهداری شوند.

    زون‌بندی مناسب کمک می‌کند:

    • محصولات با شرایط مشابه کنار هم قرار بگیرند.
    • آلودگی متقاطع کاهش یابد.
    • مدیریت FIFO یا FEFO بهتر انجام شود.
    • کنترل دما و رطوبت دقیق‌تر شود.
    • ریسک آسیب به محصول کمتر شود.

    در سردخانه‌های چندمنظوره، زون‌بندی یکی از عوامل مهم بهره‌برداری حرفه‌ای است.



    ۱۲. الزامات بهداشتی و HACCP در سردخانه

    سردخانه فقط محل نگهداری کالا نیست؛ بخشی از زنجیره ایمنی غذا یا محصول حساس است. برای مواد غذایی، دارویی و محصولات فسادپذیر، کنترل دما، ثبت داده، نظافت و جلوگیری از آلودگی متقاطع اهمیت حیاتی دارد.

    استانداردهایی مانند HACCP بر شناسایی نقاط بحرانی کنترل، پایش مستمر و مستندسازی تأکید دارند.

    پایش دما

    دمای سردخانه باید به‌صورت مداوم پایش شود. پایش فقط خواندن دماسنج روی دیوار نیست؛ باید دمای واقعی فضا و در صورت نیاز دمای محصول کنترل شود.

    در مواد غذایی حساس، عبور دما از محدوده مجاز می‌تواند باعث رشد میکروبی و کاهش ایمنی محصول شود. برای بسیاری از محصولات غذایی، نگهداری بالاتر از محدوده ایمن، مخصوصاً بالاتر از حدود 4.4∘C4.4^\circ C4.4∘C، می‌تواند ریسک فساد و رشد میکروارگانیسم‌ها را افزایش دهد.

    ثبت داده

    ثبت داده یا Data Logging برای اثبات رعایت زنجیره سرد ضروری است. در صورت بروز مشکل، داده‌های ثبت‌شده نشان می‌دهند که محصول در چه شرایطی نگهداری شده است.

    داده‌های مهم شامل موارد زیر هستند:

    • دمای اتاق
    • دمای محصول در صورت نیاز
    • زمان باز بودن درب
    • آلارم‌های دمایی
    • وضعیت دیفراست
    • قطعی برق
    • عملکرد کمپرسور و تجهیزات اصلی

    ثبت داده برای ممیزی، کنترل کیفیت، بیمه، شکایت مشتری و الزامات قانونی اهمیت دارد.

    آلارم

    سیستم هشدار باید در صورت خروج دما از محدوده مجاز، خرابی تجهیزات، باز ماندن درب، قطع برق یا خطای سنسور فعال شود.

    آلارم مؤثر باید:

    • سریع باشد.
    • قابل ارسال به مسئول فنی باشد.
    • فقط محلی نباشد.
    • قابل ثبت و پیگیری باشد.
    • آستانه‌های منطقی داشته باشد.
    • هشدار کاذب بیش از حد تولید نکند.

    آلارم بدون سناریوی اقدام، ارزش محدودی دارد. باید مشخص باشد بعد از هشدار چه کسی، در چه زمانی، چه کاری انجام می‌دهد.

    نظافت

    سردخانه باید برنامه نظافت مشخص داشته باشد. رطوبت، مواد آلی، بسته‌بندی آسیب‌دیده و آب جمع‌شده می‌توانند محیطی برای رشد آلودگی ایجاد کنند.

    اصول نظافت:

    • برنامه دوره‌ای شست‌وشو
    • استفاده از مواد شوینده مناسب
    • کنترل آب باقی‌مانده
    • نظافت کف، دیوار، درب و قفسه‌ها
    • جلوگیری از یخ‌زدگی آب شست‌وشو در سردخانه زیر صفر
    • ثبت عملیات نظافت

    طراحی کف، زهکشی و پوشش داخلی باید نظافت را آسان کند.

    جلوگیری از آلودگی متقاطع

    آلودگی متقاطع زمانی رخ می‌دهد که آلودگی از یک محصول، بسته‌بندی، نفر، تجهیزات یا سطح به محصول دیگر منتقل شود.

    برای کاهش این ریسک:

    • محصولات خام و آماده مصرف جدا نگهداری شوند.
    • محصولات ناسازگار کنار هم قرار نگیرند.
    • مسیر ورود محصول آلوده یا مرجوعی کنترل شود.
    • قفسه‌ها و پالت‌ها تمیز باشند.
    • کارکنان آموزش ببینند.
    • دما و رطوبت کنترل شود.
    • بسته‌بندی آسیب‌دیده سریعاً مدیریت شود.

    در سردخانه‌های مواد غذایی، طراحی بهداشتی با بهره‌برداری بهداشتی باید همزمان اجرا شود.

    ۱۳. در زمان قطعی برق یا خرابی سیستم چه باید کرد؟

    سردخانه باید برای شرایط اضطراری آماده باشد. قطعی برق، خرابی کمپرسور، خرابی فن اواپراتور، گیر کردن درب، خطای کنترلر یا نشت مبرد می‌تواند باعث افزایش دما و آسیب به محصول شود.

    برنامه اضطراری باید قبل از حادثه تدوین شود، نه بعد از آن.

    ژنراتور اضطراری

    ژنراتور اضطراری برای بسیاری از سردخانه‌ها ضروری است، مخصوصاً اگر محصول ارزش اقتصادی بالا یا حساسیت دمایی زیاد داشته باشد.

    در انتخاب ژنراتور باید مصرف تجهیزات زیر لحاظ شود:

    • کمپرسورها
    • فن‌های اواپراتور
    • کندانسورها
    • سیستم کنترل
    • روشنایی ضروری
    • درب‌ها و تجهیزات ایمنی
    • تجهیزات مانیتورینگ

    ژنراتور باید به‌صورت دوره‌ای تست شود. ژنراتوری که فقط نصب شده اما تست منظم ندارد، در زمان بحران قابل‌اعتماد نیست.

    هشدار هوشمند

    سیستم هشدار هوشمند باید قطع برق، افزایش دما، خرابی تجهیزات و باز ماندن درب را گزارش کند. ارسال هشدار از طریق پیامک، تماس، اپلیکیشن یا سیستم مانیتورینگ مرکزی می‌تواند زمان واکنش را کاهش دهد.

    برای سردخانه‌های حساس، مانیتورینگ از راه دور یک مزیت جدی است.

    سناریوی انتقال کالا

    اگر خرابی طولانی شود، باید برنامه انتقال کالا وجود داشته باشد. این برنامه باید مشخص کند:

    • کدام محصولات اولویت انتقال دارند؟
    • سردخانه جایگزین کجاست؟
    • حمل با چه خودرویی انجام می‌شود؟
    • چه کسی تصمیم انتقال را می‌گیرد؟
    • حداکثر زمان مجاز انتظار چقدر است؟
    • داده‌های دمایی چگونه ثبت می‌شوند؟

    بدون سناریوی انتقال، تصمیم‌گیری در شرایط بحران کند و پرخطا خواهد بود.

    زمان مجاز افزایش دما

    هر محصول تحمل دمایی متفاوتی دارد. زمان مجاز افزایش دما به نوع محصول، دمای اولیه، جرم محصول، مقدار بار داخل سردخانه، کیفیت عایق، تعداد دفعات باز شدن درب و دمای محیط بستگی دارد.

    محصولات منجمد معمولاً به دلیل جرم حرارتی بالا دیرتر گرم می‌شوند، اما اگر دما از محدوده مجاز عبور کند، ریسک افت کیفیت و ذوب سطحی ایجاد می‌شود. محصولات بالای صفر حساس‌ترند و ممکن است رشد میکروبی در آن‌ها سریع‌تر اتفاق بیفتد.

    بنابراین باید برای هر گروه محصول، محدوده دمای مجاز و زمان واکنش تعریف شود.



    ۱۴. هزینه ساخت سردخانه صنعتی از چه بخش‌هایی تشکیل می‌شود؟

    هزینه ساخت سردخانه فقط شامل خرید کمپرسور و ساندویچ پانل نیست. یک پروژه کامل از چند بخش اصلی تشکیل می‌شود و حذف یا کاهش غیراصولی هر بخش می‌تواند در آینده هزینه بیشتری ایجاد کند.

    سازه

    سازه شامل زمین، فونداسیون، اسکلت، دیوارهای پیرامونی، سقف، محوطه‌سازی، رمپ بارگیری و فضاهای جانبی است. نوع سازه به ابعاد سردخانه، محل احداث، بارهای واردشده و الزامات بهره‌برداری بستگی دارد.

    عایق

    بخش عایق شامل ساندویچ پانل دیوار و سقف، عایق کف، بخاربند، فلاشینگ‌ها، درزگیرها و جزئیات اجرایی است. کیفیت عایق‌کاری مستقیماً روی هزینه انرژی در طول عمر پروژه اثر دارد.

    صرفه‌جویی افراطی در عایق معمولاً یکی از بدترین تصمیم‌های اقتصادی در ساخت سردخانه است.

    تجهیزات تبرید

    تجهیزات تبرید معمولاً سهم قابل‌توجهی از هزینه پروژه را تشکیل می‌دهند. این بخش می‌تواند شامل موارد زیر باشد:

    • کمپرسور
    • کندانسینگ یونیت
    • رک تبرید
    • کندانسور
    • اواپراتور
    • شیرآلات و کنترل‌آلات
    • لوله‌کشی مبرد
    • عایق لوله‌ها
    • مبرد
    • تجهیزات ایمنی و کنترلی

    انتخاب تجهیزات باید بر اساس بار برودتی واقعی انجام شود، نه صرفاً بر اساس متراژ سردخانه.

    برق و کنترل

    تابلو برق، کابل‌کشی، کنترلرها، سنسورها، دیتالاگر، آلارم، سیستم مانیتورینگ، اینورترها و تجهیزات حفاظتی در این بخش قرار می‌گیرند.

    یک سیستم کنترل ضعیف می‌تواند باعث نوسان دما، مصرف انرژی بالا و خرابی زودهنگام تجهیزات شود. بنابراین برق و کنترل نباید به‌عنوان بخش فرعی دیده شود.

    کف و محوطه

    کف سردخانه، رمپ بارگیری، محوطه تردد کامیون، زهکشی، کف‌سازی صنعتی، پوشش اپوکسی یا بتن سخت، عایق کف و سیستم ضدیخ‌زدگی زیرکف در صورت نیاز، همگی در هزینه نهایی مؤثرند.

    در پروژه‌های صنعتی، محوطه ضعیف یا کف نامناسب خیلی زود باعث اختلال در بهره‌برداری می‌شود.

    نصب و راه‌اندازی

    نصب و راه‌اندازی شامل اجرای پانل، نصب تجهیزات تبرید، لوله‌کشی، تست فشار، وکیوم، شارژ مبرد، تنظیم کنترلرها، تست عملکرد، آموزش اپراتور و تحویل نهایی است.

    کیفیت نصب به اندازه کیفیت تجهیزات اهمیت دارد. تجهیزات خوب با نصب ضعیف، عملکرد قابل‌اعتماد نخواهند داشت.

    ۱۵. اشتباهات رایج در طراحی و ساخت سردخانه

    بسیاری از مشکلات سردخانه‌ها از مرحله بهره‌برداری شروع نمی‌شوند؛ ریشه آن‌ها در طراحی و اجرای اولیه است. شناخت اشتباهات رایج می‌تواند از هزینه‌های سنگین بعدی جلوگیری کند.

    انتخاب ظرفیت اشتباه

    انتخاب ظرفیت برودتی کمتر از نیاز واقعی باعث ناتوانی سیستم در حفظ دما می‌شود. انتخاب ظرفیت بیش از حد نیز می‌تواند باعث افزایش هزینه اولیه، سیکل‌های کوتاه کمپرسور، استهلاک بیشتر و کنترل دمای نامناسب شود.

    ظرفیت باید بر اساس محاسبه بار جداره، محصول، نفوذ هوا، روشنایی، نفرات و دیفراست تعیین شود.

    عایق ضعیف

    عایق ضعیف یا اجرای بد عایق‌کاری باعث افزایش دائمی بار برودتی می‌شود. این مشکل هر روز در مصرف برق دیده می‌شود و معمولاً بعد از بهره‌برداری اصلاح آن دشوار و پرهزینه است.

    خطاهای رایج عایق‌کاری:

    • انتخاب ضخامت نامناسب
    • درزگیری ضعیف
    • نبود بخاربند مناسب
    • ایجاد پل حرارتی
    • ضعف در اتصال کف به دیوار
    • نصب غیراصولی پانل‌ها

    طراحی بد درب

    درب نامناسب یا جانمایی اشتباه درب می‌تواند مصرف انرژی را به‌شدت بالا ببرد. درب باید با نوع تردد، ابعاد بار، لیفتراک، اختلاف دما و شرایط بهره‌برداری هماهنگ باشد.

    درب کوچک، درب بزرگ‌تر از نیاز، آب‌بندی ضعیف، نبود پرده PVC یا نبود آنتی‌روم در سردخانه پرتردد، همگی از خطاهای رایج هستند.

    نادیده گرفتن بار نفوذ هوا

    بسیاری از طراحی‌های ضعیف فقط روی بار جداره و محصول تمرکز می‌کنند و بار نفوذ هوا را دست‌کم می‌گیرند. در حالی که در سردخانه‌های پرتردد، نفوذ هوا می‌تواند سهم قابل‌توجهی از بار برودتی و مصرف انرژی داشته باشد.

    این خطا معمولاً با نشانه‌هایی مثل برفک زیاد اواپراتور، دیفراست مکرر، نوسان دما و مصرف برق بالا دیده می‌شود.

    عدم توجه به بهره‌برداری

    طراحی سردخانه باید با واقعیت بهره‌برداری هماهنگ باشد. اگر تعداد دفعات بارگیری، نوع لیفتراک، دمای محصول ورودی، تعداد نفرات، ساعات کاری و برنامه توسعه آینده در طراحی لحاظ نشود، سردخانه در عمل دچار مشکل می‌شود.

    یک سردخانه خوب فقط روی نقشه درست نیست؛ باید در شرایط واقعی کار، پایدار، قابل‌کنترل، کم‌مصرف و قابل نگهداری باشد.

    16. قبل از عقد قرارداد با پیمانکار سردخانه چه سوال‌هایی بپرسیم؟

    • ضمانت عملکرد
    • برند تجهیزات
    • مصرف انرژی
    • خدمات پس از فروش
    • برنامه نگهداری
    • تحویل تست‌محور
