آموزش نحوه نصب و تنظیم پرشر سوئیچ (مرحله به مرحله)
پرشر سوئیچ یک قطعه الکترونیکی است که به منظور اندازه گیری فشار یا تغییرات فشار در یک سیستم استفاده می‌شود. این سوئیچ ها در بسیاری از صنایع برای تشخیص فشار مورد استفاده قرار می‌گیرند. در واقع عملکرد پرشر سوئیچ بر اساس تغییر فشار است. زمانی که فشار به مقدار تعیین شده‌ای می‌رسد، سوئیچ بسته شده و اتصال الکتریکی برقرار می‌شود. پر واضح است، در صورتی که فشار کاهش یابد و از مقدار تنظیم شده کمتر شود، سوئیچ باز می‌شود و اتصال قطع می‌شود.
این ویژگی ها سبب می‌شود تا پرشر سوئیچ در کنترل و محافظت از سیستم‌ها در برابر فشار بیش از حد یا کمبود فشار استفاده شود. البته گفتنی است تنظیم پرشر سوئیچ نیز دارای اهمیت است که باید به درستی انجام شود. ضمن اینکه پرشر سوئیچ ها در بسیاری از صنایع مورد استفاده قرار می‌گیرند، مانند اتوماسیون صنعتی، سیستم های خنک کننده، تأسیسات آب و فاضلاب، کمپرسورها، ماشین آلات، خودروها و غیره که از این جهت باید دارای کیفیت قابل قبولی باشند.
نصب پرشر سوئیچ دانفوس
نحوه نصب پرشر سوئیچ دانفوس باید به شکل اصولی باشد که در ادامه به مراحل آن می‌پردازیم:
اطمینان از عدم اتصال برق
بهتر است در قدم نخست کل سیستم یا پرشر سوئیچ را از برق جدا کنید. این کار به جهت نصب دستگاه با ایمنی مناسب انجام می‌پذیرد.
بازیابی مبرد
با استفاده از یک روش مناسب، عمل بازیابی مبرد را انجام دهید.
تنظیم مجدد پرشر سوئیچ
در این مرحله از نصب پرشر سوئیچ کافی است وضعیت دستگاه را به حالت اتوماتیک تغییر دهید. برای این منظور باید بادامک مربوطه را در جهت عقربه‌ها بچرخانید.
راه اندازی پرشر سوئیچ
برای انجام این عمل به سراغ خارج کردن لوله های مویی در سیستم تبرید رفته و سپس پرشر سوئیچ را روی سیستم سوار کنید. پس از این مرحله سیم‌های برق را به ترمینال اتصال دهید. دقت داشته باشید در صورت به کارگیری از های اند لو پرشر سوئیچ حتماً لو پرشر در سمت چپ واقع شده باشد.
تعویض فیلتر درایر
در این مرحله از نحوه نصب پرشر سوئیچ دانفوس، باید به تعویض فیلتر درایر اقدام کنید. در واقع هر زمان که سیستم برودتی باز شود، الزام برای تعویض فیلتر وجود دارد.
تست سیستم
در گام بعدی کافی است آزمایش فشار نیتروژن ازت ایستاده در نظر بگیرید. دقت داشته باشید فشاری که قرار است آزمایش در آن انجام شود نباید از حداکثر فشار تجهیزات بیشتر باشد. پر واضح است که پس از انجام آزمایش، زمانی نشتی در سیستم وجود نخواهد داشت که افت فشاری دیده نشده باشد.
شارژ سیستم
در این مرحله از نصب تنظیم پرشر سوئیچ، خلأ را به 500 میکرون کاهش دهید. سپس سیستم را با روش مناسب شارژ کرده و برق را نیز متصل نمایید.
تنظیم فشار قطع و وصل مدار
در مراحل آخر نصب پرشر سوئیچ به انجام دادن تنظیمات فشار قطع و وصل مدار اقدام کنید که باید به وسیله پیج تنظیم رنج و پیج تنظیم فشار تفاضلی انجام شود.
بررسی عملکرد صحیح سیستم
نهایتاً برای سنجش درستی عملکرد دستگاه کافی است از ابزار گیج استفاده نمایید.
جهت اطلاع از قیمت پرشر سوئیچ دانفوس و دریافت این محصول پرکاربرد به صورت عمده، با شماره 02175092 تماس حاصل فرمایید و با کارشناسان ما در ارتباط باشید.
نحوه تنظیم پرشر سوئیچ دانفوس
در این بخش قصد داریم به بررسی تنظیم پرشر سوئیچ دانفوس بپردازیم. البته اگر چه مدل های مختلفی از این دستگاه وجود دارد؛ اما تقریباً اکثر مدل ها در نحوه تنظیم با یکدیگر شباهت هایی دارند که در ادامه به طور کامل به شرح روش تنظیم پرشر سوئیچ می‌پردازیم:
کنترل تغییرات
در ابتدا توصیه می‌کنیم دستگاه را به فشارسنج متصل نمایید و هر مرحله از تغییرات را به طور کامل و دقیق بررسی کنید.
باز کردن پیچ های قفل کننده
در این مرحله از نحوه تنظیم پرشر سوئیچ دانفوس، باید دقت داشته باشید که پیچ های قفل کننده که به وسیله تنظیمات قابلیت فیکس شدن دارند، باید باز شوند.
تنظیمات لو پرشر سوئیچ
در این بخش به ابزار پیچ گوشتی نیاز دارید که با استفاده از آن پیچ تنظیم لو پرشر را در جهت عقربه‌های ساعت بچرخانید. این عمل به منظور کاهش فشار انجام می‌شود.
تنظیم فشار تفاضلی
برای این کار کافی است پیچ سیستم را مطابق با عقربه ساعت بچرخانید. با این کار مقدار فشار تفاضلی افزایش می‌یابد.
تنظیم های پرشر سوئیچ
در مرحله بعدی از نحوه تنظیم پرشر سوئیچ کافی است برای افزایش مقدار پرشر سوئیچ، پیچ مربوطه را در جهت عقربه های ساعت بچرخانید.
بستن پیچ ها
در صورتی که از انجام همه مراحل اطمینان پیدا کرده‌اید، برای تثبیت آنها پیچ های قفل کننده را به طور کامل ببندید.
مدیریت کلید ریست
ریست پرشر سوئیچ ممکن است حالت‌های مختلف داشته باشد که معمولاً با چرخاندن بادامک به طور صحیح انجام می‌شود.

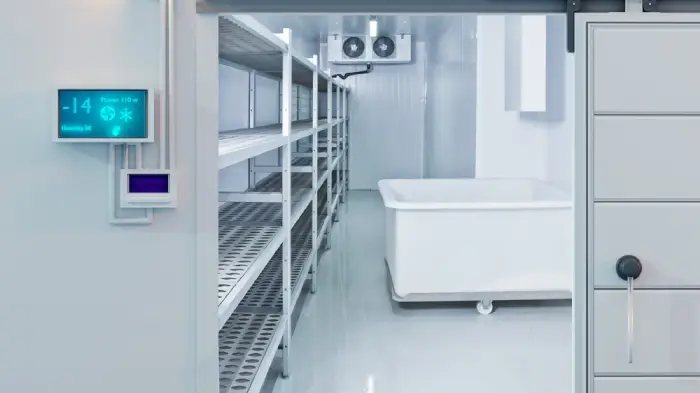

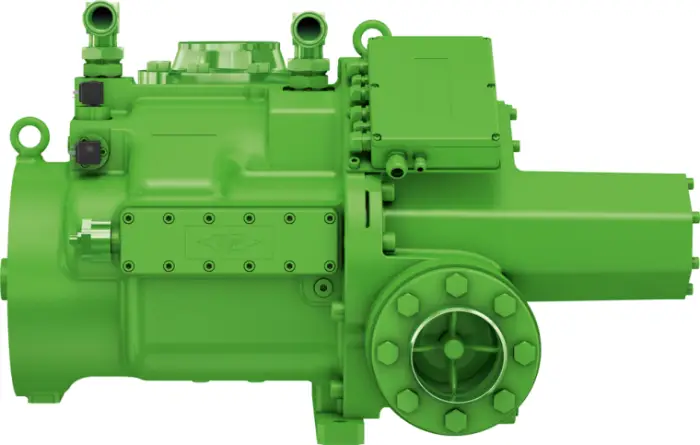

این قطعات در سردخانه ها بسیار کاربرد دارند، به طور مثال از آنها می‌توان در زمان اندازه گیری فشار کمپرسور بیتزر آلمان استفاده کرد، همچنین در تاسیسات و صنایع کاربردهای زیادی دارند.
نکات مهم نصب و تنظیم پرشر سوئیچ
نصب و نحوه تنظیم پرشر سوئیچ دانفوس باید به وسیله افراد متخصص انجام شود. با این حال اگر در این زمینه توانایی داشته باشید، با رعایت یک سری از موارد به راحتی امکان نصب و حتی تنظیم این دستگاه وجود دارد. در ادامه به برخی از نکات مهم در خصوص نحوه نصب و تنظیم این سیستم اشاره می‌کنیم:
مطالعه راهنما
قبل از هر چیز، راهنمای نصب و تنظیمات پرشر سوئیچ را به دقت مطالعه کنید. هر مدل سوئیچ ممکن است دستورالعمل های خاص خود را داشته باشد؛ بنابراین حتماً از راهنمای مربوطه استفاده کنید.
ابزار مناسب
مطمئن شوید که ابزارهای لازم برای نصب و تنظیمات در دسترس شما هستند. این شامل جعبه ابزار، پیچ گوشتی، کلیدها و سایر وسایل مورد نیاز است.
قدرت خاموش
قبل از هر عملیات نصب یا تنظیم پرشر سوئیچ دانفوس، اطمینان حاصل کنید که منبع برق برای سیستم قطع شده است. این اقدام به جلوگیری از خطر الکتریکی و آسیب به شما و دستگاه‌ها کمک می‌کند.
اتصالات صحیح
هنگام اتصال سیم‌ها و کابل‌ها به سوئیچ، مطمئن شوید که اتصالات صحیح و محکمی برقرار شده است. از کانکتورها و پیچ‌های تنظیمات استفاده کنید و اتصالات را بادقت بررسی کنید تا از عملکرد صحیح سوئیچ اطمینان حاصل شود.
تنظیمات فشار
در صورت نیاز به تنظیم فشار قطع و وصل سوئیچ، دقت کنید که مقادیر تنظیم شده مناسب باشند. بررسی کنید که فشار قطع و وصل تنظیم شده با نیاز سیستم یا دستگاه سازگاری دارد.
آزمایش و عیب یابی
پس از نصب و تنظیمات، سیستم را راه‌اندازی کنید و عملکرد سوئیچ را بررسی کنید. از عملکرد درست و صحیح آن اطمینان حاصل کنید و در صورت لزوم تنظیمات را تغییر دهید.
محدودیت‌ها و مشروطیت‌ها
محدودیت‌ها و مشروطیت‌های مربوط به استفاده از سوئیچ را به خوبی درک کنید. این ممکن است شامل دمای محیط، فشار مجاز، توان مصرفی و سایر محدودیت های مشابه باشد. به راهنمای تولیدکننده مراجعه کرده و از رعایت این مشروطیت‌ها اطمینان حاصل نمایید.
توصیه می‌شود که همواره با دقت به دستورالعمل‌های تولیدکننده پیروی کنید. هر سوئیچ ممکن است تفاوت‌هایی در نصب و تنظیم داشته باشد؛ بنابراین مهم است که راهنمای مربوطه را با دقت دنبال کنید.
نتیجه گیری
در این مطلب سعی کردیم درباره نصب و نحوه تنظیم پرشر سوئیچ صحبت کنیم و امیدواریم در صورتی که نیاز به نصب و تنظیم این سیستم دارید، بتوانید با عملکردی صحیح آن را به سرانجام برسانید. به طور کلی از پرشر سوئیچ‌ها در اکثر فرآیندها و سیستم‌های کنترلی استفاده می‌شود که به نحوی با فشار در ارتباط هستند. ضمن اینکه به کارگیری از این سیستم در شبکه‌ها برای بهبود عملکرد، افزایش امنیت و مواردی از این دست دارای اهمیت است. از این رو توصیه می‌کنیم مدل مناسبی را برای این نوع سوئیچ ها در نظر بگیرید تا در نهایت بتوانید عملکرد قابل قبولی را انتظار داشته باشید.
